引言

通信、電力系統設備很多采用19英寸標準機箱,內部模塊采用插件型式,方便生產調試及維護。隨著電子技術的發展,電子設備集成度越來越高,電子設備單位體積的功耗不斷增大,導致電子設備的溫度迅速上升。為解決設備發熱問題,機箱上、下蓋板開孔,利用空氣對流帶走設備內部熱量,保證設備內部元件可靠運行,這是最常用的解決發熱問題方法。但機箱開孔也帶來了一些其他問題,如內部元器件灰塵集聚、機箱電磁屏蔽效能降低等。

1設備散熱方式

溫度與元器件失效率之間是指數規律,隨溫度升高,失效率迅速增加。單個半導體元件的溫度升高10℃,設備的可靠性降低50%。另?yè)?jù)統計,電子設備的運行故障55%以上是由溫度超過規定值引起的。電子設備熱設計是設備可靠性設計的一項重要技術。

基于熱量傳遞的三種方式一傳導、對流、輻射,設備常用散熱方式有自然對流散熱、強制對流散熱、液冷散熱等。其中設備開通風孔,發熱元件的熱量可以直接通過空氣流動傳遞至設備外部,散熱效率高、散熱系統成本低。由于電子元件接觸外部空氣,水汽、灰塵、霉菌等對元件造成傷害的風險增大,因此采用開孔結構的裝置對運行環境要求高。設備采用全封閉結構,發熱元件產生的熱量需采用傳導方式(或增加流體冷卻系統)傳遞到設備外殼或外部散熱附件,再通過裝置外部空氣流動將熱量傳遞出去。這種全封閉設備散熱路徑長、散熱效率低、散熱系統成本高。全封閉結構提供了相對優質的內部環境,廣泛應用于低功率、長壽命、高可靠性要求的工業設備。

設備散熱方式選擇主要是由設備內部發熱元件熱耗散功率以及元件長期穩定運行溫度決定的,可以通過熱設計輔助軟件(ICPEAK或FLoTHERM等)對設備進行建模、計算及設計優化。

2散熱模塊結構

針對全封閉機箱,本文將介紹一種將散熱組件集成在模塊上的設計方法。圖1所示為PCB板安裝結構示意圖。設計散熱翅片、導熱基板一體化的插件面板型材,在型材面板上固定PCB1和PCB2。PCB1上布置發熱元件,發熱元件通過導熱膜緊貼于型材面板。PCB2上布置風扇連接器、控制電路以及其他設備功能電路。PCB1和PCB2之間采用板間連接器實現電路互聯。

圖1 PCB板安裝結構示意圖

圖2所示為散熱組件熱量傳遞示意圖,圖示箭頭方向,展示了發熱元件熱量傳遞的路徑:發熱元件二導熱板二插件外面板上散熱翅片二外部空氣。具體實現方法:用導熱膜將插件上的發熱元件貼緊導熱板,將發熱元件熱量傳遞給導熱板:導熱板上嵌入若干熱管,熱管在嵌入方向上有很強的導熱能力,將發熱元件產生熱量大部分快速傳遞至插件外面板:在插件外面板的翅片內嵌入風扇,用強制風冷方式,將插件外面板上的熱量散發到外部空氣中。

圖2 散熱組件熱量傳遞示意圖

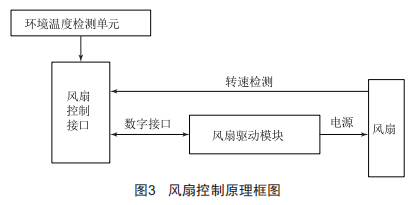

圖3所示為風扇控制原理框圖。風扇控制接口與風扇驅動模塊采用數字接口連接,根據環境溫度的實際情況,設定相應的風扇驅動電源電壓,從而達到需要的風扇轉速。同時,風扇驅動模塊的電壓和電流值也可通過數字接口傳送給風扇控制接口。該方法實現了風扇的閉環控制、靈活調節,延長了風扇的使用壽命。

3散熱模塊翅片效果對比測試

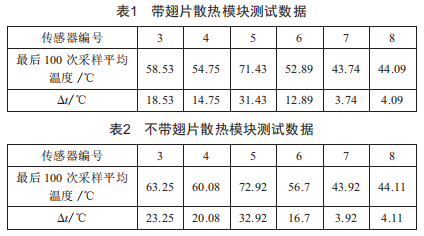

為了驗證散熱模塊翅片的效果,制定以下對比測試:在恒溫40℃的情況下,散熱模塊拆掉散熱風扇,在散熱模塊上選取6個測溫點,分別對帶翅片散熱模塊和不帶翅片散熱模塊進行測溫。測量數據如表1、表2所示。

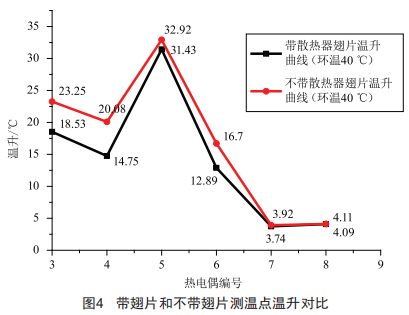

如圖4所示,散熱模塊帶翅片的散熱效果明顯優于不帶散熱翅片的散熱效果,其中發熱元件位置溫差在5℃左右(3、4號傳感器)。說明熱管將發熱元件的熱量有效傳遞到了散熱元件外表面,增加外部翅片可以明顯降低發熱元件表面溫度。

4結語

由于模塊尺寸有限,插件面板上翅片、風扇尺寸都受到很大限制,這種全封閉機箱散熱方法適合小功率設備。電力系統設備對產品的壽命和可靠性要求高,機箱多采用全封閉結構形式。本文所述在模塊上附加散熱組件的設計方法已經有工程應用,目前工程應用中發熱元件耗散功率小,沒有配置風扇,有裝置在現場已連續運行超過3年。
