引言

針對工業控制中多軸運動控制系統下位機軟件代碼繁瑣、軟件通用性差等特點 ,開發出能滿足當前人們對個性化產品需求的上位機軟件控制系統成為一種必要 。本文基于研發的多軸運動控制系統 ,開發了對應的上位機軟件來控制運動控制卡以及搭建人機交互界面。

1 總體設計方案

上位機的人機交互大致流程為:上位機軟件通過對運動控制卡的操作 ,從而間接操作軸的運行控制來完成多軸運動控制系統的運行。上位機是通過廠家提供的TrioPC.ocx控件與運行控制卡完成通信。

上位機軟件設計 ,主要分為四個大的功能:

一是上位機與運動控制卡之間的通信連接/斷開、運動控制卡的參數配置下發等功能。

二是上位機與運動控制卡之間的軸運動控制操作 ,主要包括了搜尋原點、多軸協作下的直線運動、曲線運動控制等 ,以及對運動控制卡所保存程序的運行。

三是上位機對畫圖數據的文件保存與打開 、畫圖數據的編輯等 。可以通過該功能 ,對所畫出圖形的數據進行保存 ,也可以打開該數據文件進行圖形的還原。

四是上位機軟件對所需要勾畫圖形數據的直觀顯示控制。通過對圖形數據的編輯操作 ,可以對所需要勾畫圖形進行預覽。

2 軟件設計

2. 1 上位機初始化

上位機與運動控制卡之間的通信連接與斷開功能 ,使用了TrioPC控件的open與Close方法 ,連接之前首先設置連接參數 ,包括參數HostAddress ,為運動控制卡的通信IP地址 ,IP地址采用文本控件進行輸入傳遞:參數PortType , 為上位機與運動 控制卡之間 的物理接 口 , 本系統 使 用 的Ethernet: 參 數 PortMode,為上位機與運動控制卡之間的通信模式 ,本系統采用的是同步模式 ,值為0。

上位機與運動控制卡的連接建立 ,上位機通過PortType的接口 , 同步模式連接運動控制卡 ,具體代碼如下:

AxTrioPC1.open(PortType. intPortID)

上位機與運動控制卡的連接斷開 ,關閉同步模式的連接:

AxTrioPC1.Close(intPortID)

上位機與運動控制卡連接成功后 ,會返回一個True的值 ,表示連接成功 ,否則連接失敗 ,也可以通過Isopen進行查詢連接狀態 。連接成功后 , 即可通過setAxisVariable函數對運動控制卡進行參數設置 ,參數variable表示寫入系統變量的名字 ,參數axis表示控制的軸參數 , 參數value表示寫入數據變量或數據值。

2 .2 上位機對運動控制卡的控制

上位機與運動控制卡成功連接后 ,可以開始驅動運動控制卡 ,進行對多軸運動控制系統的操作 ,完成圖形的繪制[3]。本上位機軟件設計可繪制的圖形包括直線、三角形、圓形 、矩形和封閉多邊形等 ,其中直線、三角形、矩形和封閉多邊形的實質均是直線操作 , 圓形的繪制涉及的是弧線操作。

直線類圖形繪制中 ,軟件首先使用Base函數設置運動軸的基本信息 。參數axes表示操作直線涉及到的運動軸的數量 ,參數order表示單一 的數值或者一 串代表軸序號的數值 ,它決定了接下來運動命令所對應的軸的順序。

弧形類圖形的繪制中 , 也是首先使用Base函數設置軸運動的參數信息 ,然后使用MoveCirc函數控制軸運動繪制弧形 。參數finishBase表示基準軸在結束運動時的位置距離 , 參數 finishNext表示緊接著基準軸序號的下一個軸在運動結束時的位置距離 ,參數centreBase表示基準軸在圓心位置的距離 ,參數 centreNext表示緊接著基準軸序號的下一個軸在圓心位置的距離 ,參數direction表示旋轉方向的設定 , 1表示正半軸上順時針?lè)较?,0表示正半軸上逆時針?lè)较颉?

2.3 上位機軟件繪制圖形的預覽

該功能的開發主要是為了在繪制圖形前對將要繪制的圖形進行預覽、修訂 ,直到達到滿意的效果 ,然后才進行圖形的打印繪制 ,方便用戶進行操作。坐標數據可以在圖形繪制板上進行點擊輸入 ,也可以通過鍵盤輸入。

數據輸入完成后 ,可以對所繪制的圖形進行預覽與修訂 。軟件可以對三角形、直線、矩形、封閉多邊形、圓形等基本圖形 進行繪制和預覽。

3 運行與調試

3. 1 圖形的繪制

當需要繪制三角形圖形時 ,首先在"圖型"下拉選項中選擇"三角形"類型 ,然后可以通過點擊畫圖板上的坐標 ,分別選擇所要勾畫三角形的三個頂點坐標 , 或者手動輸入三角形的三個頂點坐標。

坐標數據選擇或輸入完成后 , 點擊"預覽"按鈕 ,可以對三角形進行初步的預覽 ,觀察其效果是否滿足需求。

如果預覽效果不滿意 ,可以繼續選擇三角形的三個頂點 ,直到滿意后再點擊"開始打印"按鈕進行圖形的繪制操作 。

3.2 文件導入繪制圖形

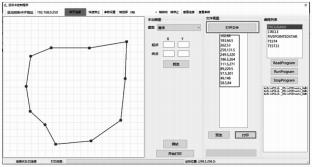

點擊上位機軟件界面上的"打開文件"按鈕 ,選擇需要導入的數據文件 ,可以把數據文件中的數據導入到列表中 , 點擊預覽對圖形進行預覽操作 。確定后點擊"開始打印"按鈕進行圖形的繪制操作 ,如圖l所示。

圖1 文件導入及圖形預覽

3.3 運動控制卡程序的運行

首先點擊"ReadProgram"按鈕 ,從運動卡中讀取已經編輯完成的程序。然后選中需要運行的程序 ,點擊"RunProgram"按鈕 ,控制運動控制卡運行該程序。點擊"stopProgram"按鈕可停止正在執行的程序。

4 運行結果及分析

該運動控制卡的核心功能 , 即手動畫圖和文件畫圖 。以畫圓為例 ,在上位機軟件的畫布上任意點運 ,控制卡均會做出相應的動作進行畫圓 ,在畫布上畫出任意一個圓形后 , 點擊"開始打印"的按鈕 ,就會在平臺上打印出如圖2所示的圓形。

可以觀察到 , 由打印平臺打印出的圓弧軌跡趨近于借助工具手工繪圖的效果 ,所以該多軸運動控制卡的功能具備精確、高效的優點 ,整個系統實時同步迅速。
