引言

伴隨半導體技術的發展,半導體表面鈍化方面的工藝要求越來越苛刻,在GPP工藝流程中,二次相PG制程工藝是一道很關鍵的工序,PG外觀的包覆狀況對電性的穩定及良率的提升起到很重要的作用,良好的PG玻璃包覆狀況可提高產品電性能。PG玻璃外觀一直都是品質管控的重點檢查項目。

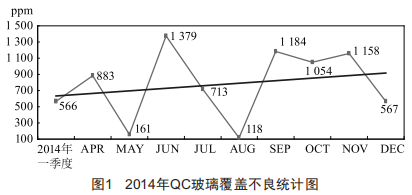

由圖1可以看出,玻璃覆蓋不良缺失一直存在且占比居高不下,不僅會造成材料重工產品良率損失,也會帶來原物料的浪費及人員成本的增加。

1玻璃鈍化工藝?yán)碚?

1.1芯片玻璃鈍化工藝?yán)碚摻榻B

PG玻璃鈍化工藝保護芯片就是用熔凝后的玻璃來保護P一N結,裸露的P一N結需在經過清洗后清潔的狀態下進行保護,經過玻璃鈍化后可以提升芯片的反向擊穿電壓,常用于高壓大功率硅整流芯片。熔融玻璃鈍化的工藝有很多優點,比如反向耐壓提高,玻璃層厚度可以熔融到數百微米,還有結構更致密、熱穩定性提高和化學反應穩定性提升,機械強度變好。雖然此工藝有著很多優點,但如果制造過程不合理或制程控制不當,生產的晶片還是會出現合格率降低的情況,更嚴重的是芯片的穩定性和可靠性會變差,早期失效現象就會比較突出。因此,PG玻璃鈍化成為各家公司重點研究及期望改善的工藝項目之一。玻璃鈍化是一個比較難掌控的工藝,玻璃氣孔的產生容易受到人員、物料、環境、設備、制程參數等多方面的影響。

1.2芯片玻璃鈍化常見缺陷問題

一般根據失效晶片的顯微放大圖,以玻璃和硅的外觀可分為有明顯的缺陷(diecrack)和無明顯的缺陷兩大類。

(1)明顯的缺陷一玻璃裂紋:是玻璃或硅本身有缺陷,可以明顯看到芯片已經缺損或斷裂,晶片承受機械應力的能力差,體現在后續的測試、包裝、運輸和封裝流程中容易出現機械損傷。此類缺陷用肉眼或借助顯微鏡就可以看出,不做詳細研究(圖2)。

圖2芯片和玻璃上出現明顯裂紋

(2)無明顯缺陷一玻璃氣孔:是指在玻璃與硅的界面沒有完全融凝而產生的間隙性缺陷,產生的原因有很多種,其中最主要的是玻璃鈍化層未能充分覆蓋溝道臺面造成氣孔。氣孔大小不同時會造成不同的間隙缺陷,氣孔在后續玻璃高溫?zé)Y(jié)過程中會發生爆裂,從而造成失效。造成氣孔的主要原因是玻璃和硅片間不能充分潤濕,從而給氣孔的形成創造了條件。

由圖3可以看出,已有部分硅晶出現外漏,會增加后續產品失效風險,故此失效材料必須經過重工才可以流入下一道工序。

圖3玻璃氣孔

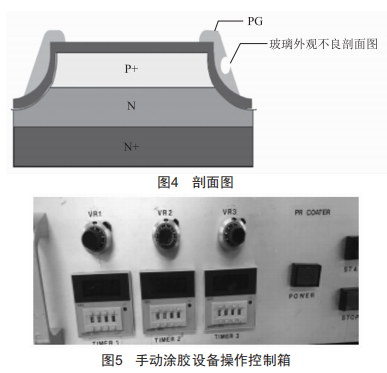

由圖4可以看出,在PG上會出現一個類似氣泡的孔洞,從而造成玻璃沒有完全包覆良好,后續測試dice電性時會成為放電及漏電的集中點,影響芯片的電性穩定性。

2精確滴液裝置開發

2.1手動涂膠設備簡介

控制方式:通過時間計時器控制時間,通過調節電阻器(VR)控制馬達轉速,分段控制(圖5)。

缺點:由于電路控制精度和采用機械電阻器調整方式來控制設備,控制不精準,重復性很差。

工位工作區域如圖6所示。

圖6旋轉工作盤區域

吸盤吸附晶片是在真空作用下完成的,手動吸盤是無中心定位機構,每片的放置位置依作業員的主觀感覺來判斷是否正確。

缺點:沒有晶片中心對位裝置,手動放置容易造成偏心,進而導致晶片涂膠邊緣玻璃膠厚的差異。變異和隨意性很難控制。

操作流程介紹:

第一步:玻璃膠涂覆前的預浸潤(圖7)。目的是增加玻璃膠和硅片的浸潤性,上玻璃膠前的預處理,很大程度上決定了玻璃涂覆時氣孔產生比例的高低。

圖7玻璃涂覆前預浸潤

缺點:(1)對于人員操作要求比較高,涂覆時二甲苯的量需要控制,多了會造成玻璃膠的稀釋,導致部分芯片玻璃不足,少了會造成氣孔的產生。

(2)由于是人員操作,主要受制于人員素質的差異性,容易造成片間品質的差異及不良片的發生,且涂覆過程中由于使用毛刷筆,會有部分微粒的污染,隨著毛刷毛的損耗,也會增加涂覆效果的差異變異。

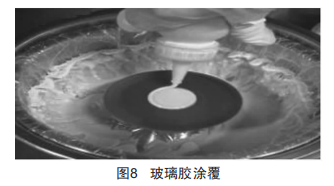

第二步:玻璃膠涂覆(圖8)。

缺點:晶片增大時操作難度增加,受制于作業人員的差異,每個人的滴膠量、每片的滴膠量都會存在差異,從而造成片與片之間的差異,也會造成玻璃膠的浪費,利用率下降。

通過以上分析可知使用手動涂膠設備的諸多缺點,其造成玻璃鈍化工藝流程中的不良品率很難控制和改善,只有使用新型的全自動涂膠設備進行生產,才能有效克服不良和不可控因素,改善玻璃鈍化工藝。

2.2全自動涂膠設備簡介

控制方式(PG玻璃鈍化):編程控制器控制整個機臺,可以數字化編程(圖9),完成時間和轉速的控制(伺服系統)。

圖9操作控制面板

優點:能精準控制時間和速度,重復一致性很好。

工位工作區域:如圖l0所示,工位區域可以完成晶片自動傳輸,從進料的晶舟到出料的晶舟全程自動傳輸、自動涂覆,所有參數都可通過固定程式設定,操作簡單方便,降低了作業員出錯概率,設備有故障報警、停機報警提示。

圖10作業流程圖

優點:能夠把大部分的人員操作用自動機械替代,實現全自動化的涂覆操作,大大提升了生產產品的效率。

操作流程介紹:整個玻璃膠涂覆過程全程由編制的程序控制完成,無需作業員參與。

小結:通過實施設備自動化,消除了片與片之間的差異,穩定了產品品質,保持了產品一致性。

2.3精確滴液裝置開發

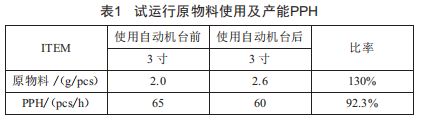

雖然在PG工藝流程中升級使用了全自動涂膠設備,產品玻璃覆蓋不良率已經得到了很大的改善,但由于公司工藝情況及實際應用,很多自動設備廠商沒有生產過類似的預浸潤滴液系統,只提供了購買此類機臺客戶的使用方法——通過增加滴膠量和改變滴膠方式來彌補玻璃氣孔的缺陷,這樣給我們公司帶來的問題就是原物料的浪費及產能PPH的下降(表1)。

為了降低原物料的消耗和提升PPH,我們對如何實現手動涂覆二甲苯的升級進行了跟蹤研究,開發了自動滴液裝置,取代人工涂覆方式應用到自動機臺上,并實現滴液精確控制功能,以減少原物料的使用,爭取進一步降低PPM甚至徹底解決問題。

開發過程如下:

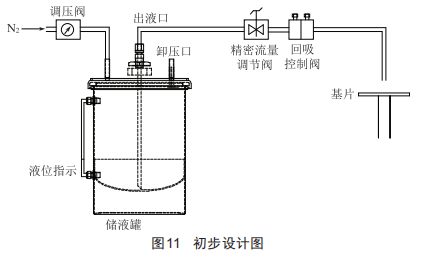

(1)初步設計圖如圖11所示。

功能實現原理:通過設計圖可以看出,主要是通過N2壓力將液體壓出管路,通過電信號控制閥開關并滴在旋轉的晶片上,從而實現晶片的預浸潤過程。雖然使用了精密調節閥,但是在實際驗證過程中發現滴液量精確控制無法實現,滴液量不受控制且擺臂移動過程中會出現液體下滴的現象。

(2)為進一步控制有效滴液量,提出借鑒PR膠泵精密控制閥(滴液閥+回吸閥),并與sVG設備精密流量調節針閥組合在一起,開發設計成一套組合閥體,并通過管路由前端1/4管徑轉換到終端1/8管徑等一系列措施,實現了滴液量的精確控制,滴液量精度達到了0.05mL/滴,成功應用于自動設備上,并實現程序上的匹配。精確流量調節組合閥原理圖如圖12所示。

圖12精確流量調節組合閥原理圖

圖中,6、9、10是精密流量調節針閥,主要用于調節液體進出的流量大小,可以有效緩沖前端壓力。11為滴液開關閥,通過旋鈕調節閥開度。12、13是回吸閥,在滴液開關閥完成滴液后開啟,可以通過調整壓力大小回吸管道內殘留的液體,有效防止多余液體滴在晶片表面。

自動滴液裝置實際使用如圖13所示。

圖13自動滴液裝置實際使用圖

2.4結果和討論

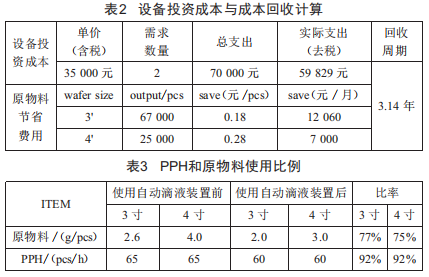

經初步安裝測試,玻璃燒結后外觀符合制程品質要求,繼續跟蹤該裝置使用后原物料成本。投資回報統計如表2、表3所示。

該裝置對我們公司改善和穩定玻璃鈍化工藝,提升玻璃工藝品質起到了良好的作用。

3結語

通過半年多不斷的實驗總結、改進,加上廠商的配合改進,自動化滴液裝置項目終于得以順利實施,工藝流程的改善幾乎隔斷了二甲苯與人接觸的風險,大大減少了化學品對人的傷害,而且增加了產品晶片的玻璃涂覆均勻性和產品品質的穩定性,很大程度上改善了PG外觀缺陷,提升了產品品質及工藝穩定性。
