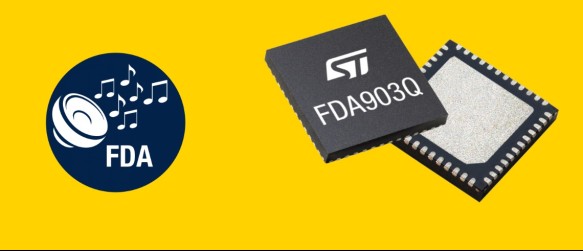

ST最近發布了FDA903Q 規單聲道D類音頻放大器，進一步完善了FDA903產品系列。該系列其他兩款產品分別是FDA903D 和 FDA903U。FDA903 系列與 FDA803 系列非常相似，而且目標應用完全相同，都是汽車音響系統，只不過FDA903增加了為高端車型專門設計的電流檢測功能。目前，許多汽車廠商已經在用 FDA803，但 FDA903 可以為客戶帶來更多功能。此外，為確保我們的產品更好用，F(xiàn)DA803 和 FDA903 引腳相互兼容。兩個系列都有 D、Q 和 U 三種型號，分別采用 PowerSSO 36 pad down、VFQFN 48 和 PowerSSO 36 pad up 封裝。

多年來，D 類音頻放大器在汽車市場上蓬勃發展，這也是我們最初決定研發車規D 類音頻放大器的原因。近些年來，電動汽車提出了新的應用場景，對D 類音頻放大器的依賴程度更高。首先，D 類音頻放大器能夠達到電動汽車的能效、設計靈活性和可靠性目標。其次，音頻放大器讓電動汽車更安全。電動汽車在大部分情況下確實很安靜，對于駕駛者來說，靜謐性帶來非常棒的舒適感受，但對于行人或其他駕駛員來說，卻是致命的危險，因?yàn)樗麄兟牪坏接衅囻偨曇簟Ｒ虼?，電?dòng)車企發明了模擬發動機噪音的低速提示音系統 (AVAS) ，以提醒路上的其他參與者注意駛近的電動車。下面讓我們來探討一下FDA803和FDA903是如何解決這些問題的。

為什么選擇 D 類音頻放大器? 在哪里可以找到它們?

理由1: 90%能效

▲ PWM Control PWM控制

音頻放大器的基本工作原理是接收并處理輸入音頻信號，把數字信號轉換成模擬信號，輸出到揚聲器。音頻放大器的設計挑戰是確保輸出信號忠實于輸入信號，并且放大過程節能高效。最后一點在電動汽車中尤為重要，因?yàn)殡妱?dòng)車只有節能才能延長續航里程。因此，應盡量避免信號失真，同時保證功放的功耗也盡可能低。D 類功放脫穎而出的原因是它在所有類別的音頻功放中能效最高，擁有高于 90%的能效。功放通常使用脈寬調制或 sigma-delta 調制方法生成輸出信號。

理由2: 小尺寸的靈活性

目前有許多應用場景都在使用 D 類音頻放大器。由于能效高，汽車和消費類產品的小型揚聲器往往會優先考慮D 類音頻功放。因此，電視、電腦和許多其他類型的小型音箱或電池供電的揚聲器都使用這類放大器。D 類音頻放大器的封裝較小，有助于縮小應用系統的外觀尺寸，甚至可以安裝在助聽器內。FDA903Q 的尺寸僅為 7 mm x 7 mm x 1 mm。與其他類別的音頻放大器相比，D 類放大器的工作電壓較低。此外，高能效意味著產生的熱量少，這樣，廠商就能夠開發尺寸更小的娛樂系統，對希望一直節省空間，提高續航里程或燃油經濟性的車企來說，這是一個福音。

FDA903 和 FDA803 系列有哪些共同點?

理由3: 多功能性

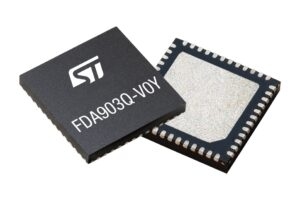

▲FDA903Q

FDA803 和 FDA903 都通過了 AEC-Q100認證，可適用于眾多汽車應用場景，同時幫助汽車廠商設計多種應用。例如，兩個系列都集成一個 108 dB 數模轉換器，可以驅動車內外的揚聲器。它們還支持寬壓電源(3.3 V 和 18 V 之間)，工程師可以通過汽車電池、外部降壓轉換器或小電池為功放供電。因此，即使在汽車電池耗盡后，ST 放大器仍可以發出報警聲或提示音提示駕駛員注意。這兩個 FDA系列產品還提供診斷功能，以提高其運行的穩健性和靈活性。例如，系統可以檢測揚聲器短路故障或者提供放大器過熱保護功能。

理由4: 性能

這兩個系列都可以用于設計高端音頻系統，因?yàn)樗鼈兌技嫒莞哌_(dá) 192 kHz 的采樣頻率。我們的工程師還在濾波器后加一個“反饋電路”，以提高信噪比，實現平坦的頻率響應，降低輸出失真。我們?cè)谇懊嬉呀?jīng)提過，在典型的 D 類放大器中，輸入信號先經過調制器處理再送到輸出級，然后經由低通濾波器濾除信號內的噪聲，最后送到揚聲器。在最后的濾波器后面增加反饋電路，放大器可以對揚聲器進行一些測量，用于查找老化組件，優化頻響曲線。

為什么 FDA903 的電流檢測很重要?

監測揚聲器

電流檢測是FDA903 的一個獨有功能。簡而言之，該產品可以監測流向揚聲器的電流。這是客戶要求的一項功能，因?yàn)橥ㄟ^(guò)這個功能，客戶可以優化發送到揚聲器的模擬信號。工程師不必設計外部監測電路，從而簡化了設計，縮小了系統尺寸。FDA903 還可以檢測揚聲器是否正在接收信號或是否存在問題。最后，電流檢測可以幫助系統根據揚聲器的行為調整均衡器。 因此，開發人員可以實時動態地提高音質，取代揚聲器固定參數調音方法。

理由 5：電流檢測提升安全性

電流檢測可以在一定程度上解決電動汽車帶來的最新挑戰。要使 AVAS提示音系統達到設計要求，系統必須可靠、高效。簡而言之，聲音必須足夠響亮，盡管有環境噪音，也能夠提醒行人。該系統還必須可靠，駕駛者開車不知道外部喇叭不響是不行的，因?yàn)檫@會導致災難性后果。通過提供診斷矩陣和電流檢測功能，F(xiàn)DA903 可以把安全性和可靠性提高到一個的水平。 此外，大功率輸出和優化功能使芯片能夠驅動外部喇叭發出洪亮的聲音，同時保持高能效。

動手實操

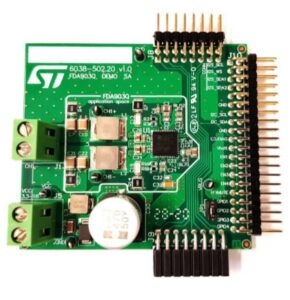

▲EVAL-FDA903Q

親自試用是評測FDA803 和 FDA903 系列的最佳方法。EVAL-FDA903Q 可以讓工程師測試 FDA803Q 和 FDA903Q。因此，設計人員可以看到他們的系統是否會從FDA903Q的電流檢測功能受益。該板提供一條音頻通道，通過 I2C 總線配置芯片，使用 I2S接口發送音頻。我們還為希望測試 PowerSSO-36 slug-up 封裝的用戶提供EVAL-FDA903U 評估板，為想要使用 slug-down 版本的用戶提供EVAL-FDA803D 板。因此，只需三塊板卡，工程師就可以測試所有配置和價位的產品，看看哪一個最適合他們的項目。
