引言

連鑄鋼水過熱度管理軟件主要完成連鑄生產過熱度等相關數據信息的收集與存儲,連鑄生產數據的實時維護監控,數據統計分析、歷史記錄數據分析和報表導出、趨勢查詢分析等,滿足煉鋼生產過熱度數據采集準確性和及時性的需求。在當前兩化融合的大背景下,該軟件系統的開發與應用在實際生產中有著重要的意義及作用。

1應用背景

二鋼軋廠建立了二級大數據管理平臺,十分注重利用信息化技術解決生產難題。隨著兩化融合的不斷推進,該廠十分注重依靠數據說話,充分利用計算機技術,建立生產管理系統,將生產過程數據化、圖形化、透明化。

生產實踐表明,80%的鋼材質量缺陷是由連鑄坯遺傳而來的,而使用小方坯軋制品種鋼的質量缺陷遺傳比例更大。因此以連鑄工序為中心,各工序協調配合,解決連鑄坯的質量缺陷,是二鋼軋的核心工作。為此確定開展降低鋼水過熱度和相對恒拉速技術攻關,決定建立軟件系統,應用信息化技術推動過熱度和恒拉速管理技術攻關取得實效。

2實施方案

開發連鑄鋼水過熱度管理軟件,利用0PC技術將連鑄過熱度相關數據從P1C采集到數據庫,利用VS2010的C#編程語言,采用C/S模式,建立過熱度管理系統,具有用戶登陸、權限管理、溫度管理、包況管理、溫度報表管理等功能[1]。

2.1連鑄鋼水過熱度系統需求分析和數據庫設計

2.1.1連鑄鋼水過熱度系統需求分析

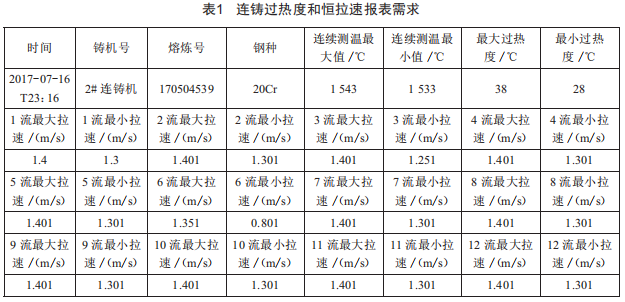

通過過熱度和恒拉速管理的系統需求(表1),確定數據采集點和數據采集方式。(1)兩座連鑄機、兩座精煉爐、工藝監督屋內電腦需具備。(2)開發一個程序。(3)異常不合理的溫度和拉速數據系統需要剔除,自動識別。(4)實現鋼種和過熱度對應關系的增、刪、查、改功能。(5)實現導出至Exce1的功能。

2.1.2連鑄鋼水過熱度詳細功能描述

采用VS2010的C#編程語言,采用C/S模式,建立精煉溫度查詢系統,具有用戶登陸、權限管理、溫度管理、包況管理、溫度報表管理等功能。

2.1.3連鑄鋼水過熱度數據庫設計

系統關系模式:(1)過熱度(序號、熔煉號、班次、等級):(2)連續測溫和拉速采集(時間、序號、熔煉號、鋼種、連續測溫最大值/最小值、過熱度最大值/最小值、拉速1~12流)。

數據庫程序設計,由于在原二級數據平臺基礎上進行開發,通過創建相應的數據庫通信、存儲過程和作業進行數據傳輸,取到系統需要的數據。數據庫通信的模式為:DB-1INK＋存儲過程+作業。

2.2連鑄鋼水過熱度管理軟件開發

2.2.1連鑄鋼水過熱度管理軟件總體功能簡介

連鑄鋼水過熱度管理系統軟件,利用P1C和數據庫技術,開發客戶端程序,實現影響連鑄鋼水過熱度數據的實時采集、查詢、管理,便于進行數據分析和質量復核[2]。

連鑄鋼水過熱度管理系統軟件,主要由P1C數據采集處理模塊、連鑄過熱度通信模塊、過熱度溫度管理界面、過熱度報表管理、過熱度溫度標準、過熱度數據單條顯示界面顯示等界面組成。

2.2.2連鑄鋼水過熱度基礎數據查詢管理界面

根據需求,為了保證系統兼容性,確定采用基于C/S模式的客戶端程序設計。主要實現過熱度和鋼種對應關系的維護,由技術科工藝監督進行維護控制。通過該界面實現功能的增、刪、改、查操作。

2.2.3連鑄鋼水過熱度報表管理界面

實現按照時間、熔煉號、鋼種、鑄機等信息進行過熱度最值/差值、最大/最小拉速等數據的查詢和報表導出功能。

2.2.4過熱度數據單條顯示界面

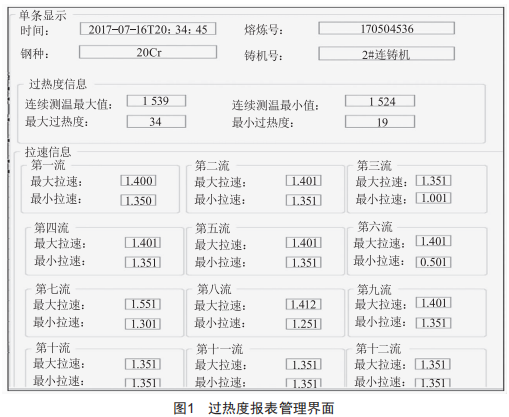

該界面主要實現按照爐次單爐顯示過熱度和拉速信息（圖1) 。

2.2.5過熱度程序測試和上線運行

過熱度管理系統通過應用webServer技術,經過授權配置之后,實現在150t爐區生產網、辦公網、二級網分別訪問數據庫,運行程序進行工作。按照系統需求,進行程序測試,上線試運行,根據運行情況,進行系統完善。

3實施效果

連鑄過熱度和恒拉速軟件開發,促進了低過熱度和恒拉速狀態模式下澆注,減少了缺陷坯。項目實施后,能夠保持在低過熱度下澆注,系統軟件開發應用的貢獻率為1℃。計算減少精煉耗電量節約的成本:每噸鋼升溫耗電量為0.7kw·h,按照1℃計算為0.7kw·h/t,電價為0.62元/kw·h,總噸鋼升溫成本為0.434元/t,每年1F鋼水處理量按照160萬t計算,那么年可節約成本:0.7×0.62×160=69.44萬元。

4結語

連鑄鋼水過熱度管理系統軟件開發應用之后,建立了連鑄過熱度和恒拉速管理系統,依托信息化手段,使生產過程數據化、圖形化、透明化,解決了連鑄過熱度和恒拉速攻關考核數據可信度糾紛的問題,實現了生產過程可控制、實時數據可顯示、歷史記錄可查詢,提升了煉鋼關聯信息化水平和產品質量。
