dsPIC33CH/dsPIC33CK系列數字電源控制器芯片，在目前諸多典型應用中都得到了廣泛使用。在閉環控制中，尤其是電壓模式控制中，對PWM數據寄存器進行實時更新是必要的一個動作，本文主要就這一話題做一些分析和討論。

一.PWM DATA緩存寄存器功能的說明

所謂PWM模塊的BUFFER寄存器，就是PWM模塊在以當前寄存器值運行時，允許其SFR特殊功能寄存器值進行改寫，這些值先緩存在寄存器中，在后續的某一個時刻會應用在PWM模塊的輸出中。在芯片中允許進行BUFFER的寄存器及寄存器位如圖1所示。

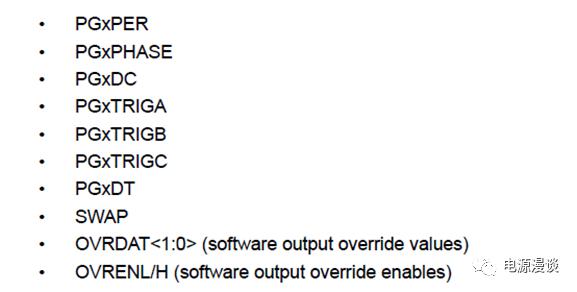

圖1 具有BUFFER的PWM數據寄存器

從上圖來看，具有BUFFER的寄存器包括常見的周期，相位，占空比，觸發點，TRIGA,TRIGB,TRIGC等，也包含死區，交換功能，軟件改寫值位及使能位等。

二.PWM數據寄存器的更新模式及寄存器說明

數據更新的方式有哪些呢？具體說來，包含三種典型的方式，它們都可以事先用PWM模塊來指定其更新方式。

首先，PWM模塊可以允許在下一個周期初始時刻，將PWM寄存器的數據緩存值加載到PWM的內部數據寄存器中，這種方式較為簡單明了。其次，PWM數據寄存器的值也可以被要求立即生效，這就是所謂的立即更新方式，這種情況會復雜一些，后面我們會詳細描述這種更新方式涉及到的一些問題。最后，PWM數據寄存器的緩存值可以被HOLD OFF在緩存中，而等待外部事件去驅動一個更新動作，這個外部事件可以是其它PWM模塊的更新動作。

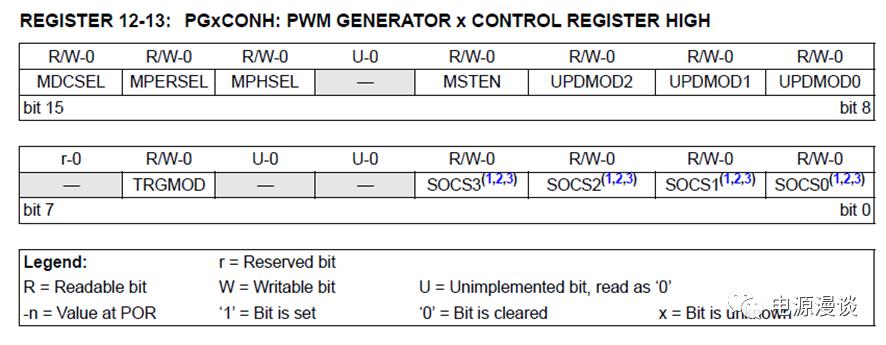

圖2 PWM數據更新模式相關寄存器說明1

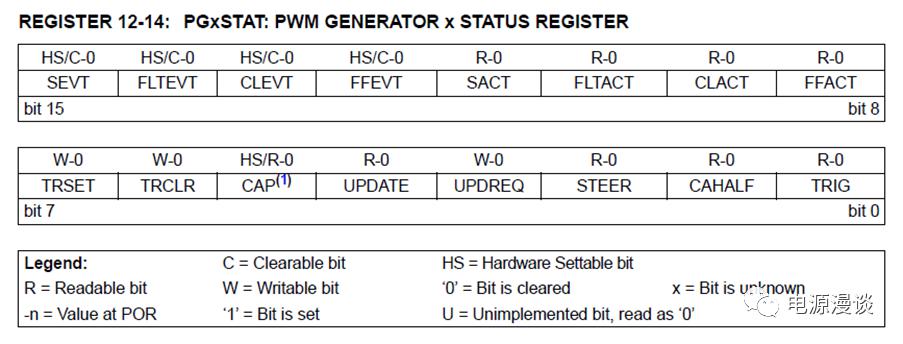

圖3 PWM數據更新模式相關寄存器說明2

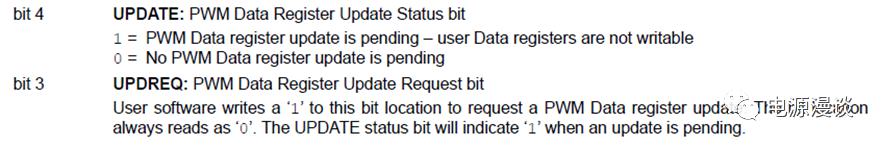

圖4 PWM數據更新模式相關寄存器說明3

圖5 PWM數據更新模式相關寄存器說明4

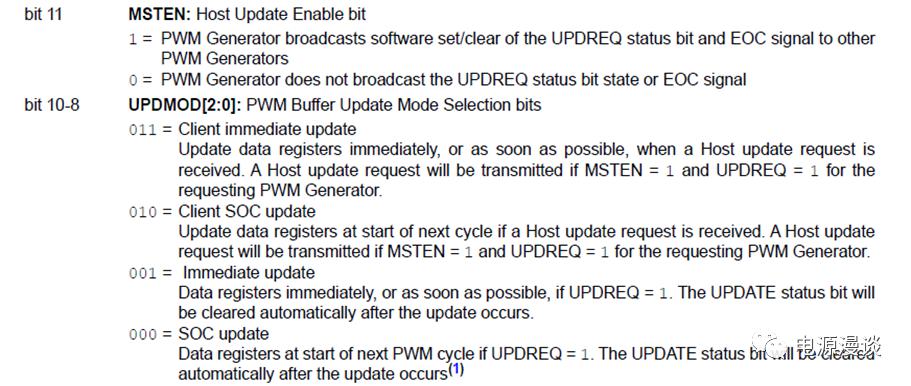

涉及到PWM數據更新的問題，有三個寄存器位不得不提，那就是UPDMOD,UPDATE bit及UPDREQ bit,如圖2，3，4，5所示。

UPDMOD控制位決定了寄存器的更新模式，分為立即更新和SOC更新，及Client的立即更新和Client的SOC更新，后續我們會詳細說明。

UPDATE bit的值可以讓用戶看到PWM數據更新處于什么狀態，例如，UPDATE=0時，說明PWM數據更新已經結束，此時可以允許用戶寫入新的PWM寄存器值，從而開啟新一次的更新，而UPDATE=1時，說明PWM數據更新正在Pending，此時用戶不能寫入新的PWM寄存器值，只能等硬件對UPDTAE清零后才能允許下一次的更新。

UPDREQ bit是允許用戶寫入1，寫入1表示PWM模塊鎖定了寫入的PWM寄存器新值，此時用戶不能再改變PWM寄存器的值，一直到PWM更新結束后硬件清零了這個位。注意，UPDREQ bit讀取的值永遠為0.

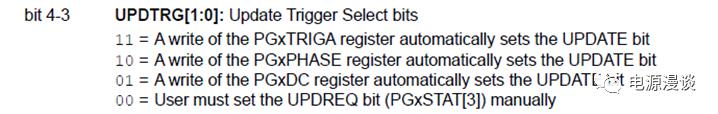

圖6 自動更新PWM數據寄存器說明1

圖7 自動更新PWM數據寄存器說明2

默認狀態下，用戶必須要在UPDREQ中寫1才能允許PWM寄存器更新，但是在實際的使用中，往往希望能夠減小CPU的負擔，所以使用自動更新的方式，那么，觸發自動更新的動作，用戶可以根據需要設定，如圖6，7寄存器設置位UPDREQ.

PGxDC是通常使用的寄存器更新的觸發方式，一旦寫入PGxDC寄存器值就認為PWM模塊設置了更新命令。在變相位應用中，可以使用PGxTRIGA，PGxPHASE等進行觸發更新設置。值得注意的是，這里被選擇作為觸發更新的寄存器一定要是最后一個更新的寄存器，更新了這個寄存器就認為所有寄存器都進行了值的更改。

三．同步多個PWM產生器的BUFFER更新

dsPIC33CH/dsPIC33CK中允許不同的PWM產生同步更新數據BUFFER寄存器，具體而言，采用對MSTEN bit進行設置，MSTEN設置為1，則允許當前PWM產生器對其它PWM產生器進行廣播更新要求及SOC信號，其UPDREQ和UPDATE bit可以廣播給其它的PWM產生器。

如果其它的PWM產生器，也設置為了合適的接收模式，可參考圖7所示表格，那么一旦它接收到了主PWM產生的更新信號，則它會將Local 自己PWM產生器的UPDREQ位設置為1，UPDATE位也會變?yōu)?/span>1.當Local PWM產生器進行了更新之后，UPDATE位自動被硬件清零。

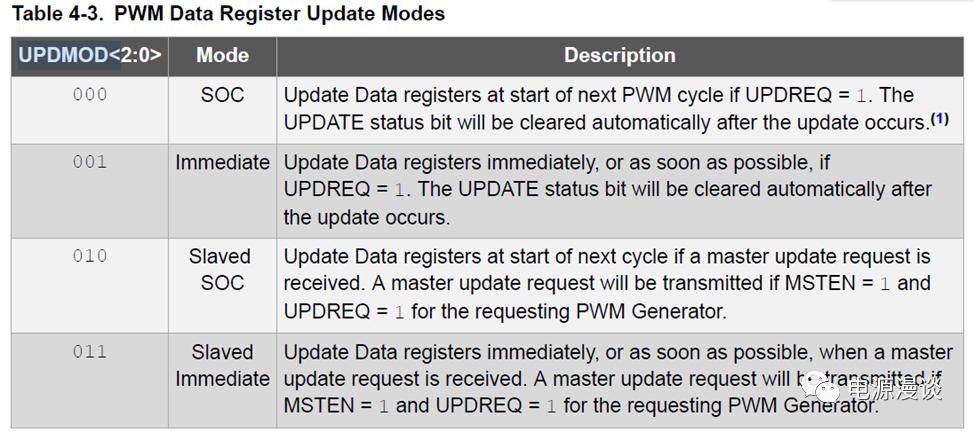

圖8 PWM數據更新模式分類

圖8中給出了幾種PWM數據的模式，其中SOC更新和立即更新是針對獨立的PWM產生而言。Slaved SOC更新和Slaved立即更新是針對處于slave狀態的PWM產生器接收主PWM更新信號后的PWM更新模式。

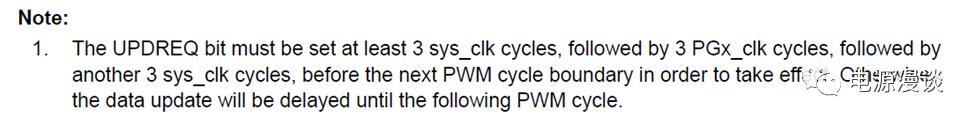

圖9 PWM數據寄存器更新的注意事項

在圖8所示的更新模式中，一個值得注意的地方，我們放在圖9所示，針對SOC更新，UPDREQ的置位時刻需要和下一個PWM周期的邊界保持一定的時間間隔，這樣才能使得更新生效，否則數據更新將會被delay到接下來的一個PWM周期中。

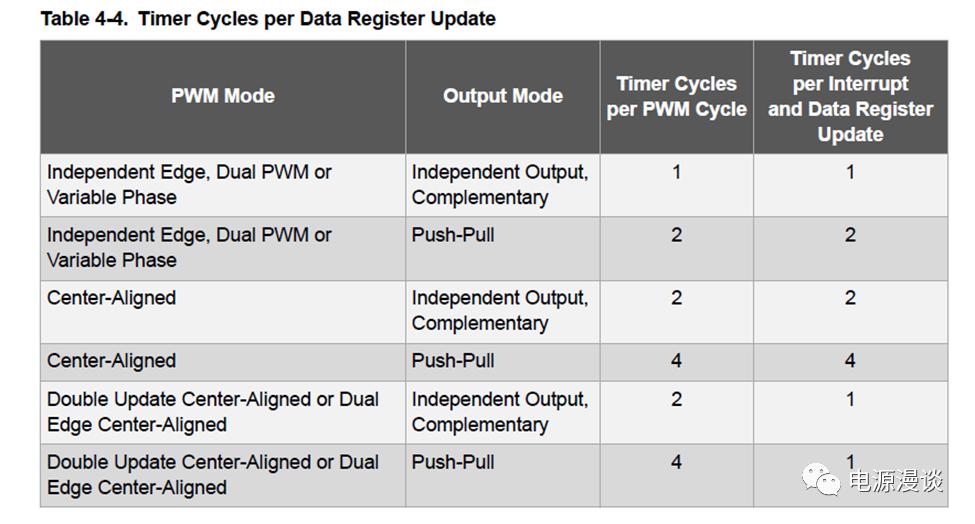

圖10 PWM定時周期和PWM數據更新的關系

由于PWM的運行模式及I/O輸出模式會導致每一個PWM周期由不同個數的PWM定時器周期組成，那么在數據更新上也會有一定的區別，如圖10所示，給出了不同PWM模式下的對應的PWM定時器周期個數，及定時器周期中斷和數據寄存器更新的個數。

四．立即更新模式討論

有些時候，為了PWM下達更新命令后盡可能快的去應用這個更新，那么可以選擇立即更新模式，以避免不希望的事情在期間發生。

當進行PWM周期PGxPER更新時，這個更新會立即生效，但是，當需要更新的新的周期值小于現有周期PGxPER時，需要注意一下。存在一種情況，如果PWM定時器計時已經超過了這個新的變小的PGxPER，那么定時計數器就會計時到0xFFFF,然后Rollover,這必然會造成一個長的周期。遇到這種情況，一個比較安全的方式，是捕捉到發生更新的PWM時基值，然后寫入一個安全的最小的PWM周期。

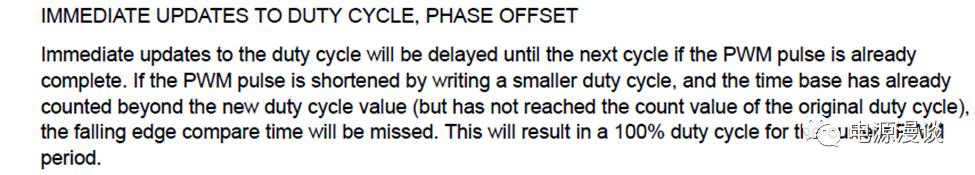

圖11 對占空比的立即更新

對占空比的立即更新，有兩種情況需要說明。一種情況是，更新命令發生時，PWM脈沖寬度已經結束，那么這個立即更新會延時到下一個周期生效。

另外一種情況是，新的脈沖較小，PWM計時周期已經超過了它，而此時發生了PWM立即更新命令，那么PWM的下降沿會消失，所以產生一個100%占空比的當前PWM周期。

當進行相位更新時，新的PWM正在進行，若新的PWM相位大于現有的PWM相位，則PWM相位更新立即生效。

特殊的情況需要注意，當相位偏移減小或者脈寬變長時，如果需要立即更新，則最好對PWM發生更新的時基捕捉，然后去更新占空比和相位，一個安全的相位可以寫入。

當新的相位小于現有相位時，而PWM計時定時器已經超過了這個新相位，那么在當前PWM周期中，會產生占空比為0%的周期。

五．PWM死區的更新的簡單討論

如果在PWM波形中，死區正在進行，如果針對死區需要立即更新，那么死區時間在更新后將會加長。這是因?yàn)槿羲绤^(qū)未結束時，死區計數器會在立即更新后重新裝載，那么就會變?yōu)楦L(zhǎng)的死區。不過，在下一個周期中會變?yōu)楦潞蟮恼Ｋ绤^(qū)。
