幾塊錢就包郵，手持小風扇的電路原理
[導讀]天氣很熱的時候，一把手持小風扇可讓男生免于汗流浹背，女生不用香汗淋漓。
天氣很熱的時候，一把手持小風扇可讓男生免于汗流浹背，女生不用香汗淋漓。

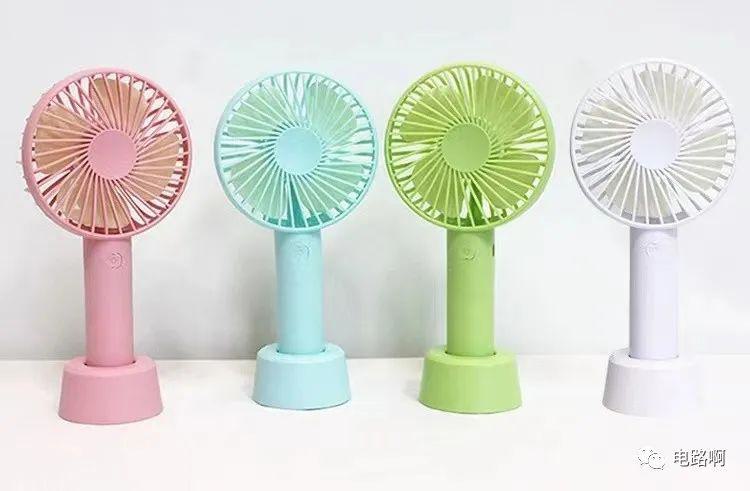

電商平臺比如拼夕夕上的手持小風扇，幾塊錢就可以包郵到家：

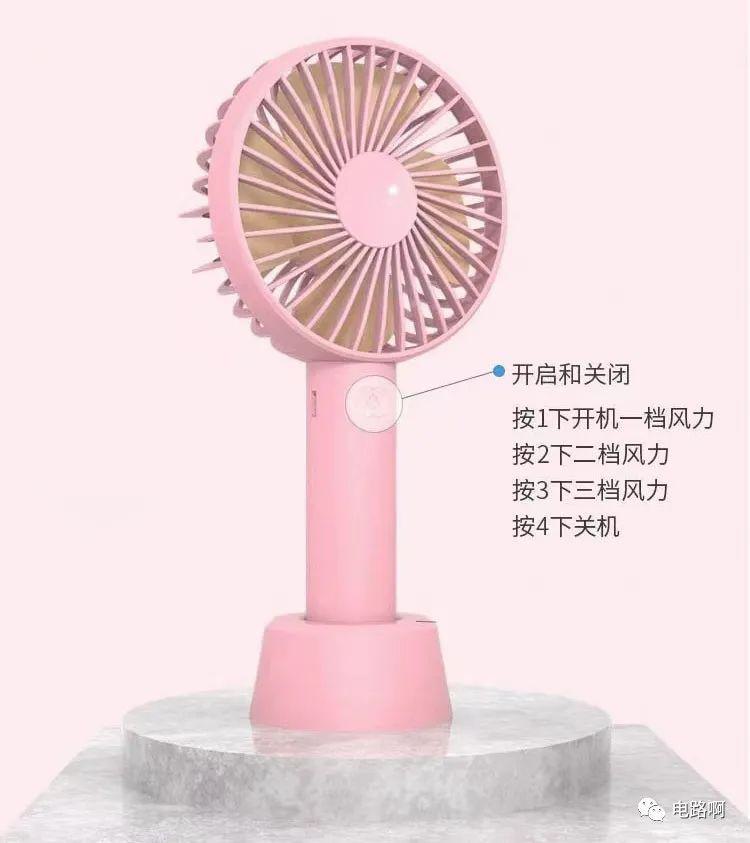

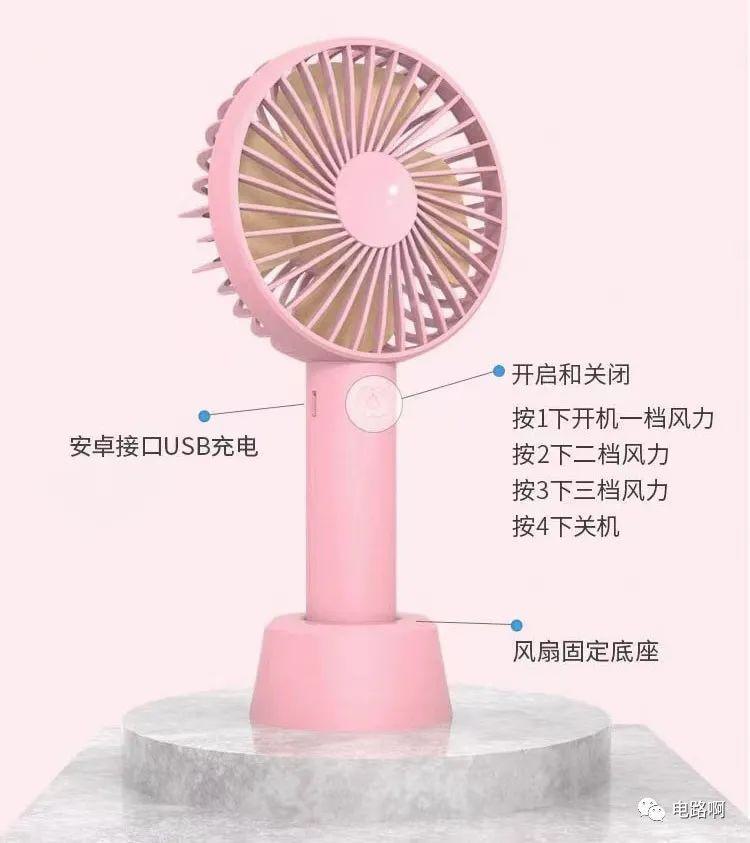

帶充電功能，三檔風力調節，具體功能如下：

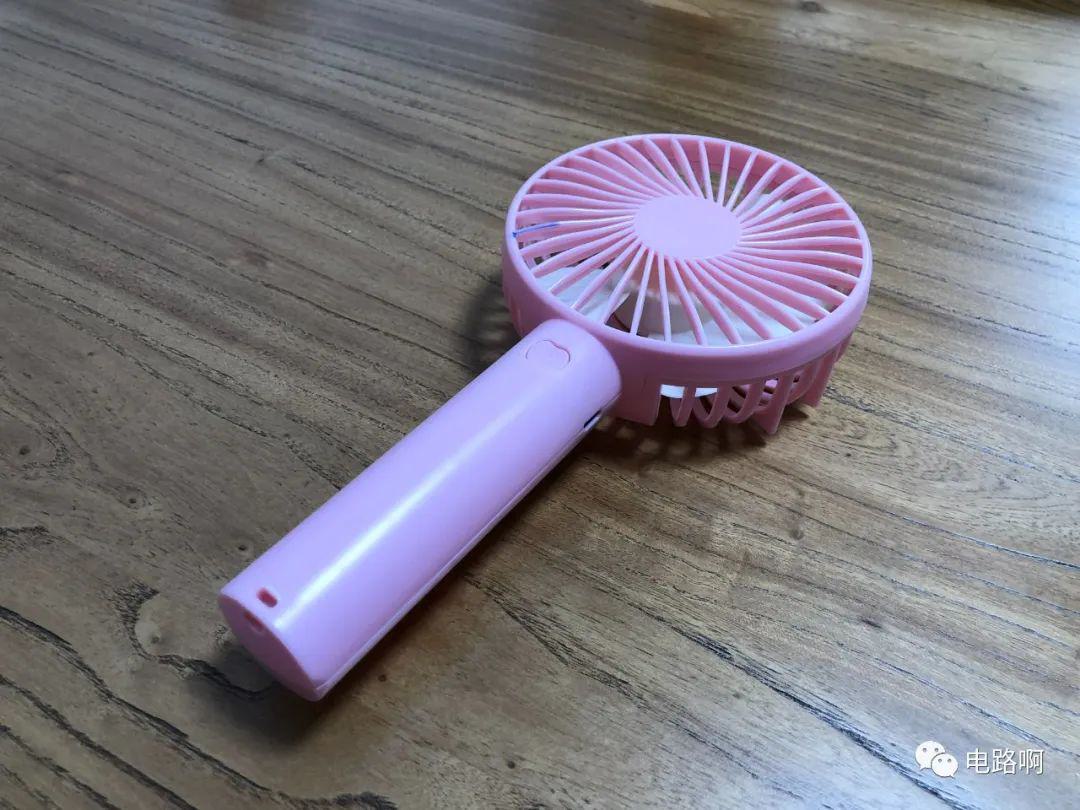

話不多說，馬上開拆，這是正面：

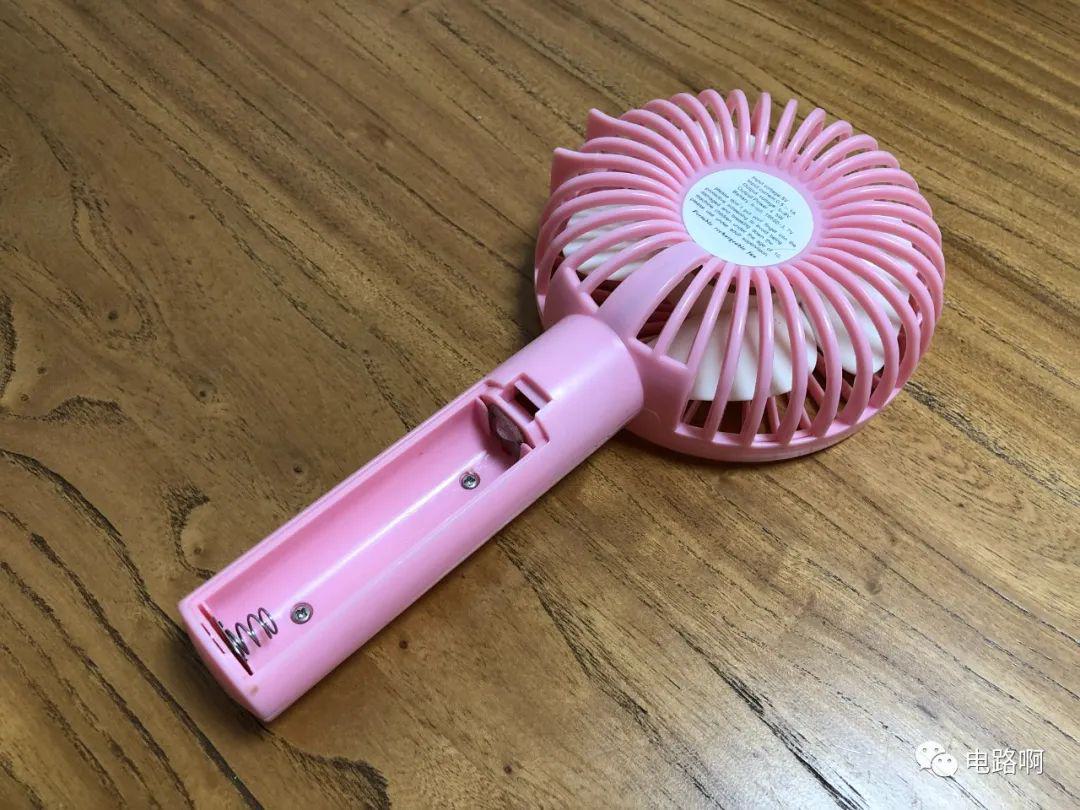

這是背面，可以看到電池倉，用來放1顆18650電池：

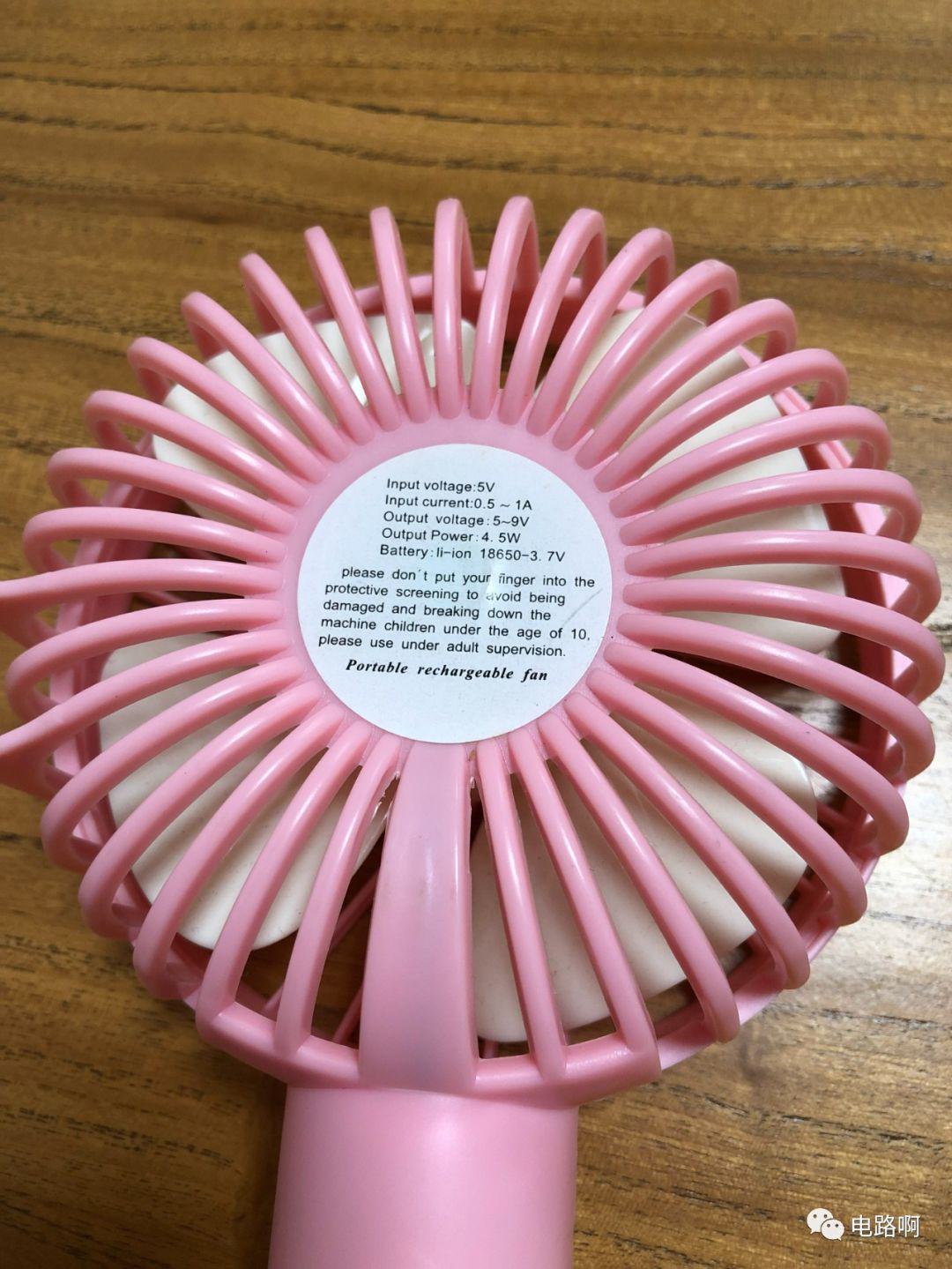

銘牌上標注了參數：

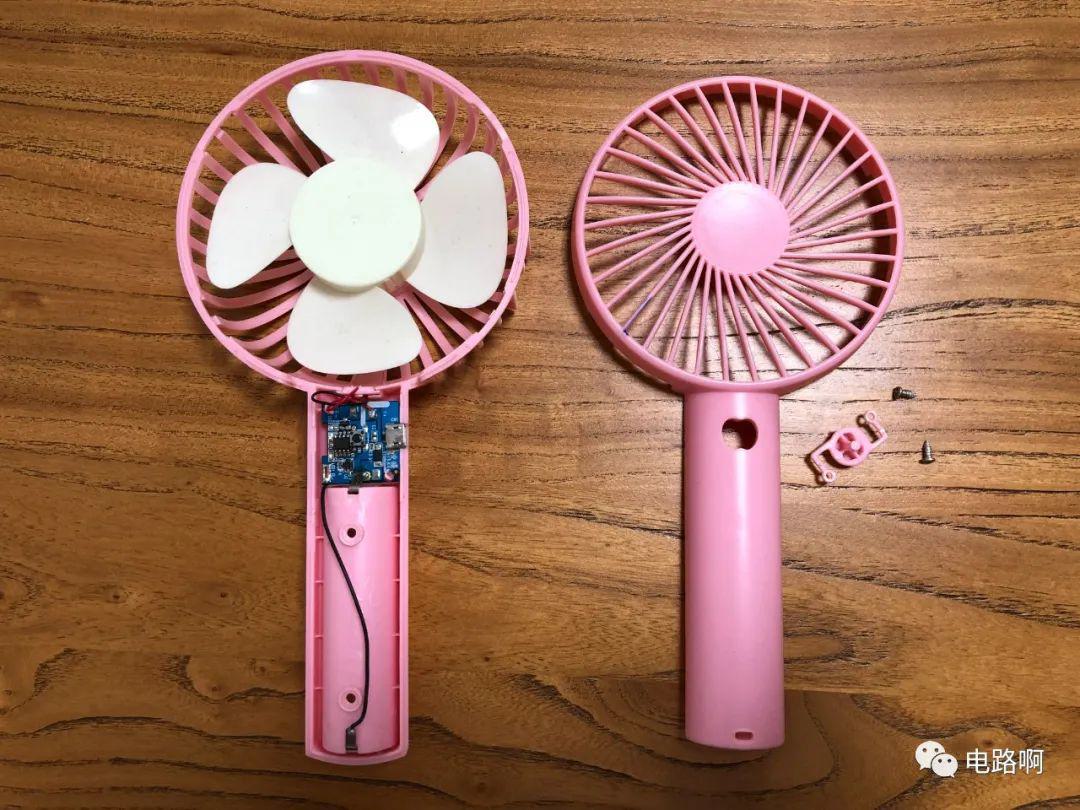

仔細看名牌，會發現它亂標參數，比如不應該標“Output voltage”，因?yàn)檫@不是需要往外輸出電壓的充電寶。卸掉兩顆螺絲，輕松拆開：
里面只有一塊小電路板：

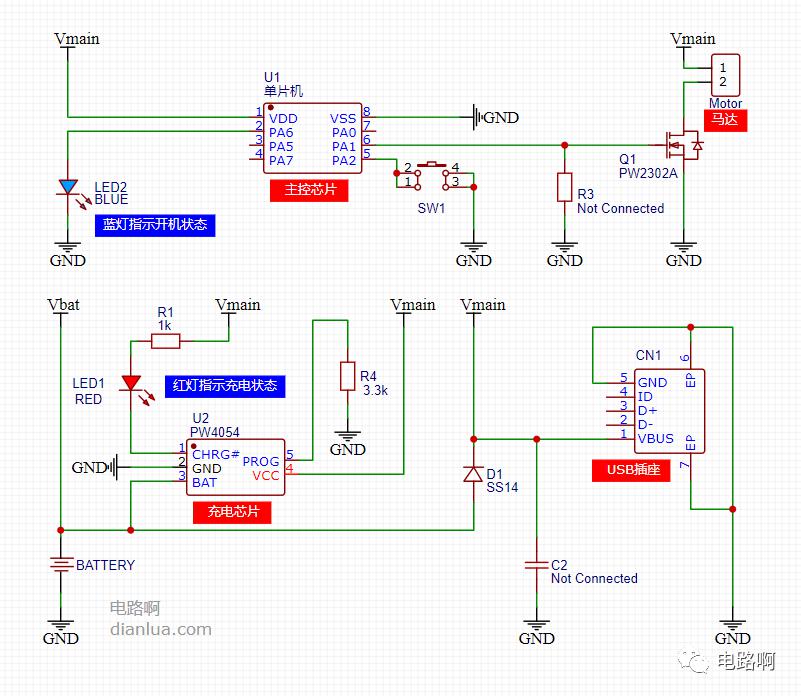

根據實物繪制電路原理圖：

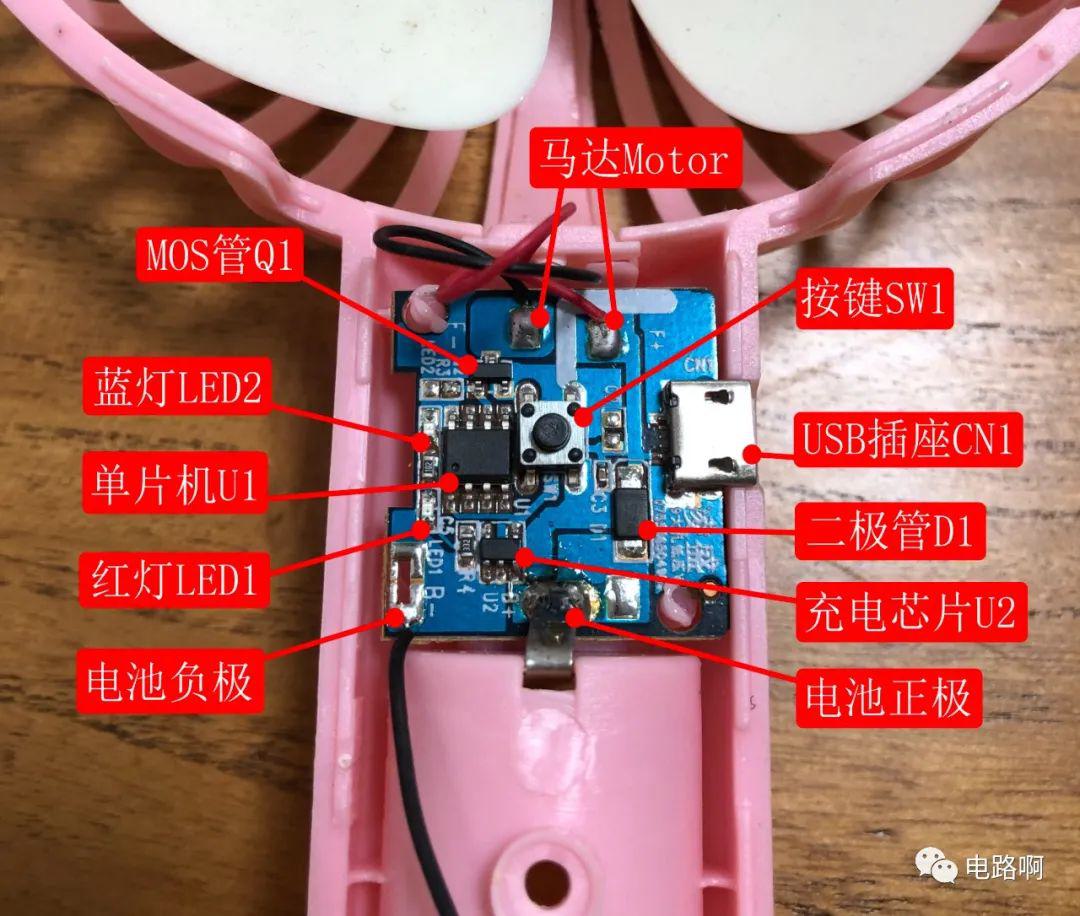

與電路原理圖對應，在實物圖上進行標注：

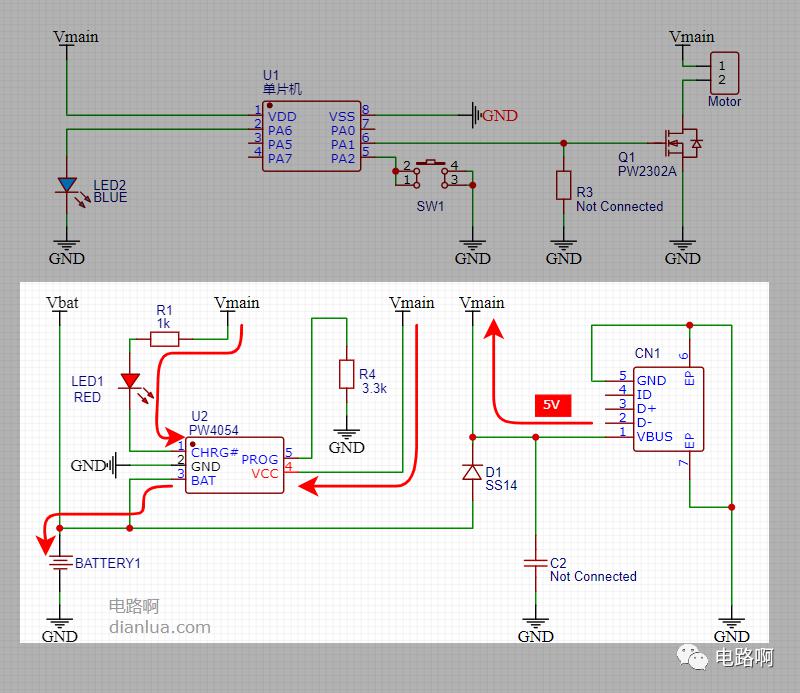

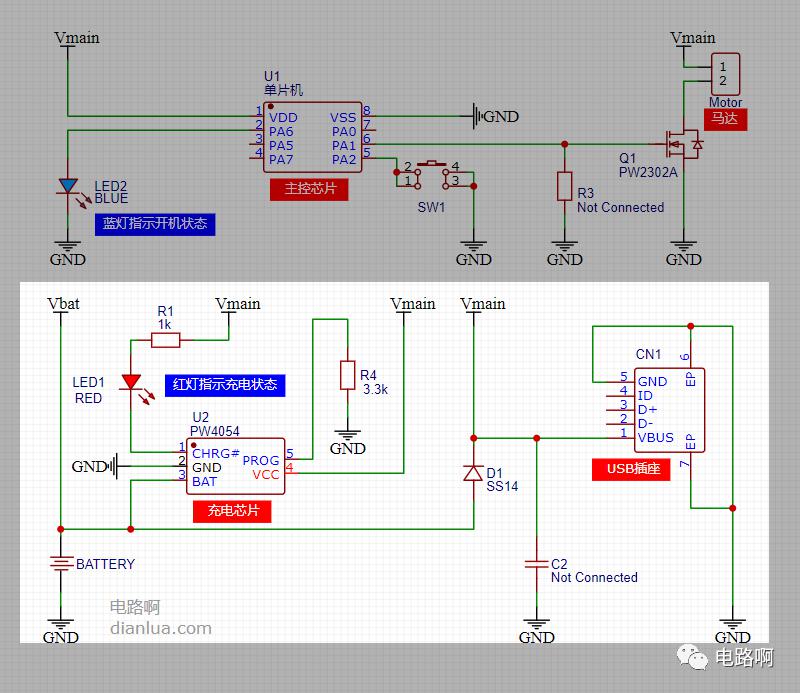

電路大體可以分為兩部分。一、電源電路（充電電路）：
當USB插座CN1插入電源時，Vmain的電壓為5V。充電芯片U2對電池進行充電，同時紅色的LED1亮起：

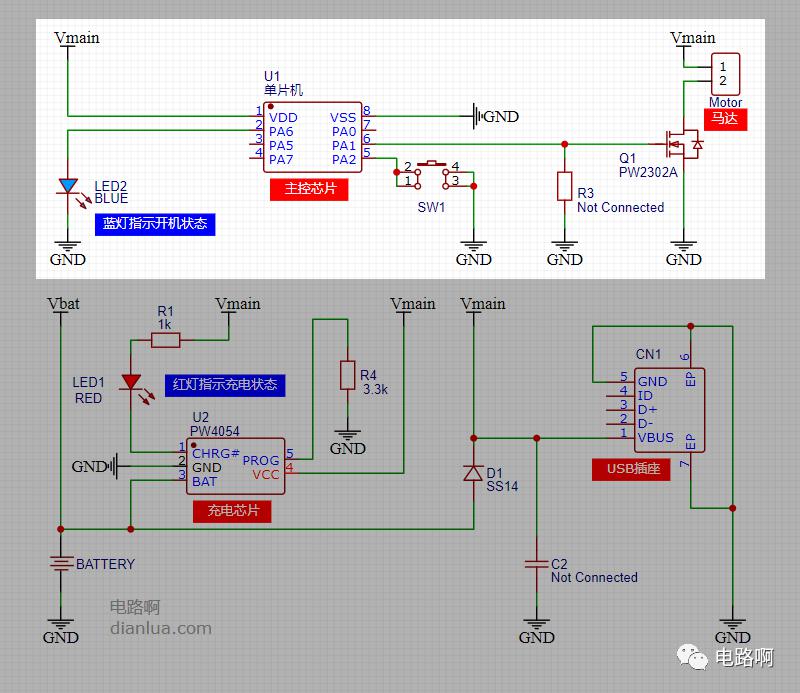

二、主控電路：
其中按鍵SW1的作用為：

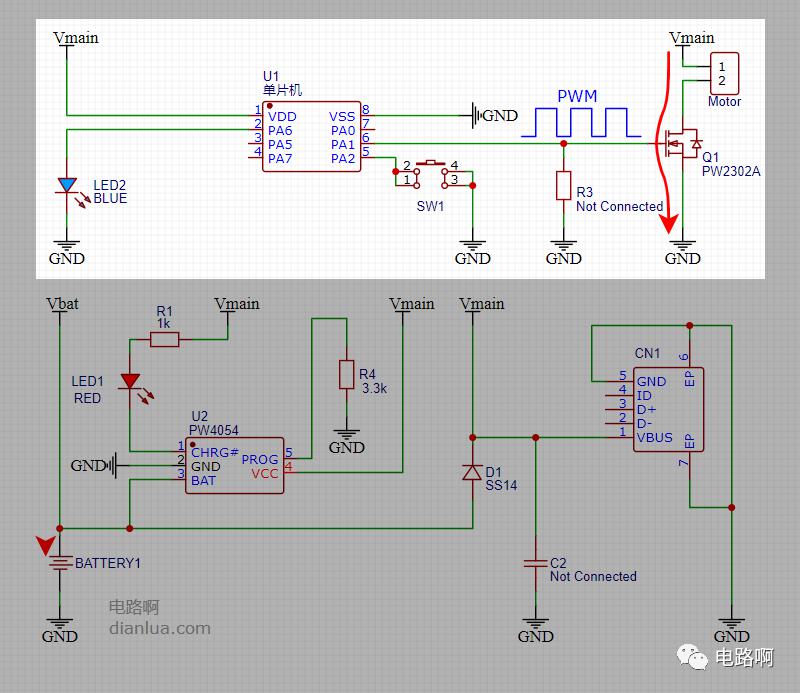

單片機U1型號不詳，其通過PWM（脈沖寬度調制）來調節風扇的轉速：

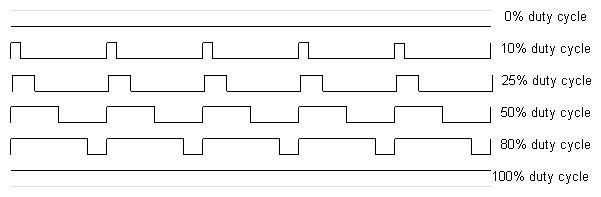

可以設置不同的PWM占空比來調節風扇的轉速：
舉例：①當PWM為25% duty cycle時，轉速為25%；②當PWM為50% duty cycle時，轉速為50%；③當PWM為100% duty cycle時，轉速為100%。當風扇為開啟狀態時，藍色燈LED2會亮起，注意這里沒有使用限流電阻。
下面測量功耗，用可調電源代替18650電池對小風扇進行供電。

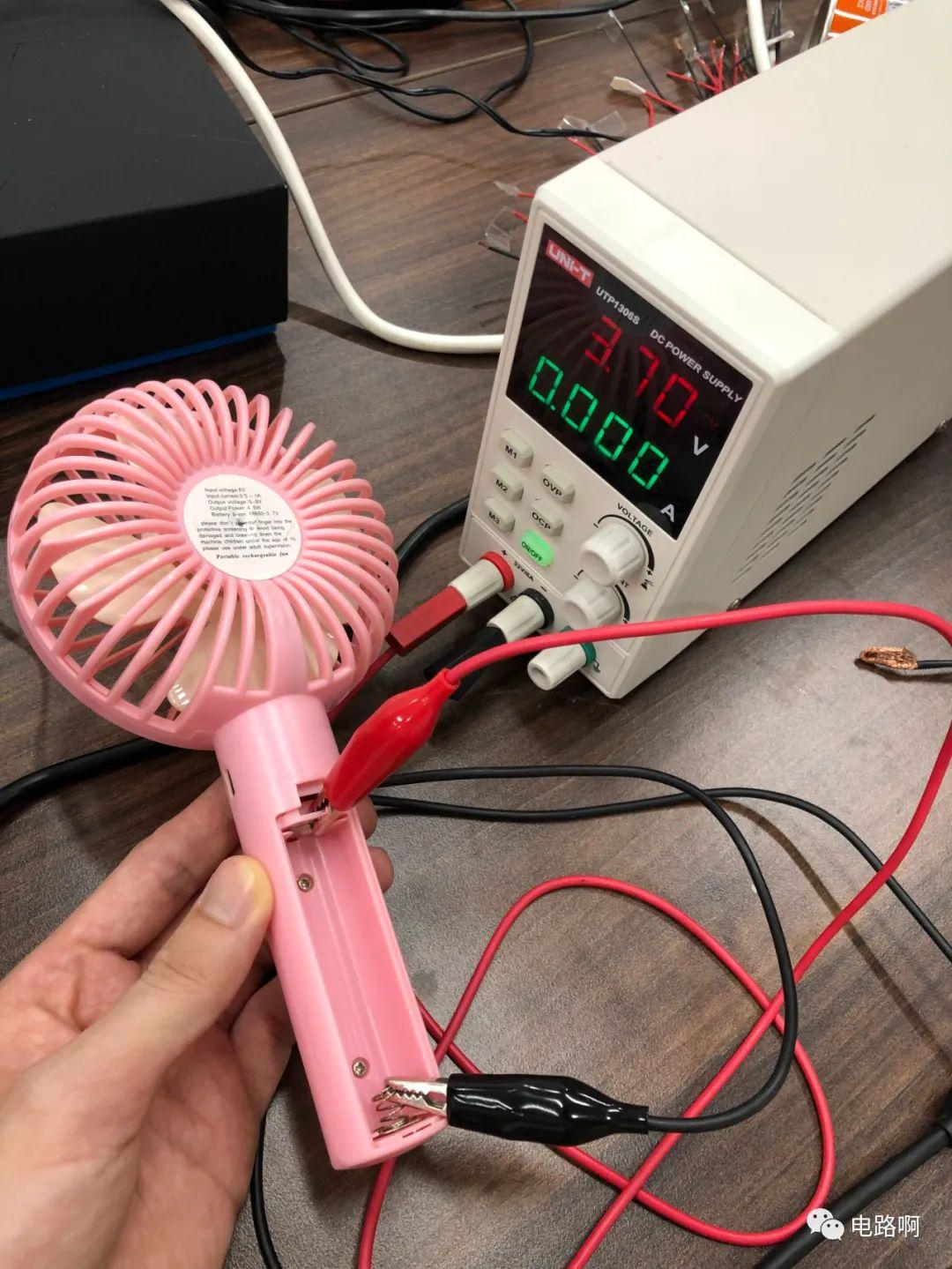

關機狀態下，電流為0：

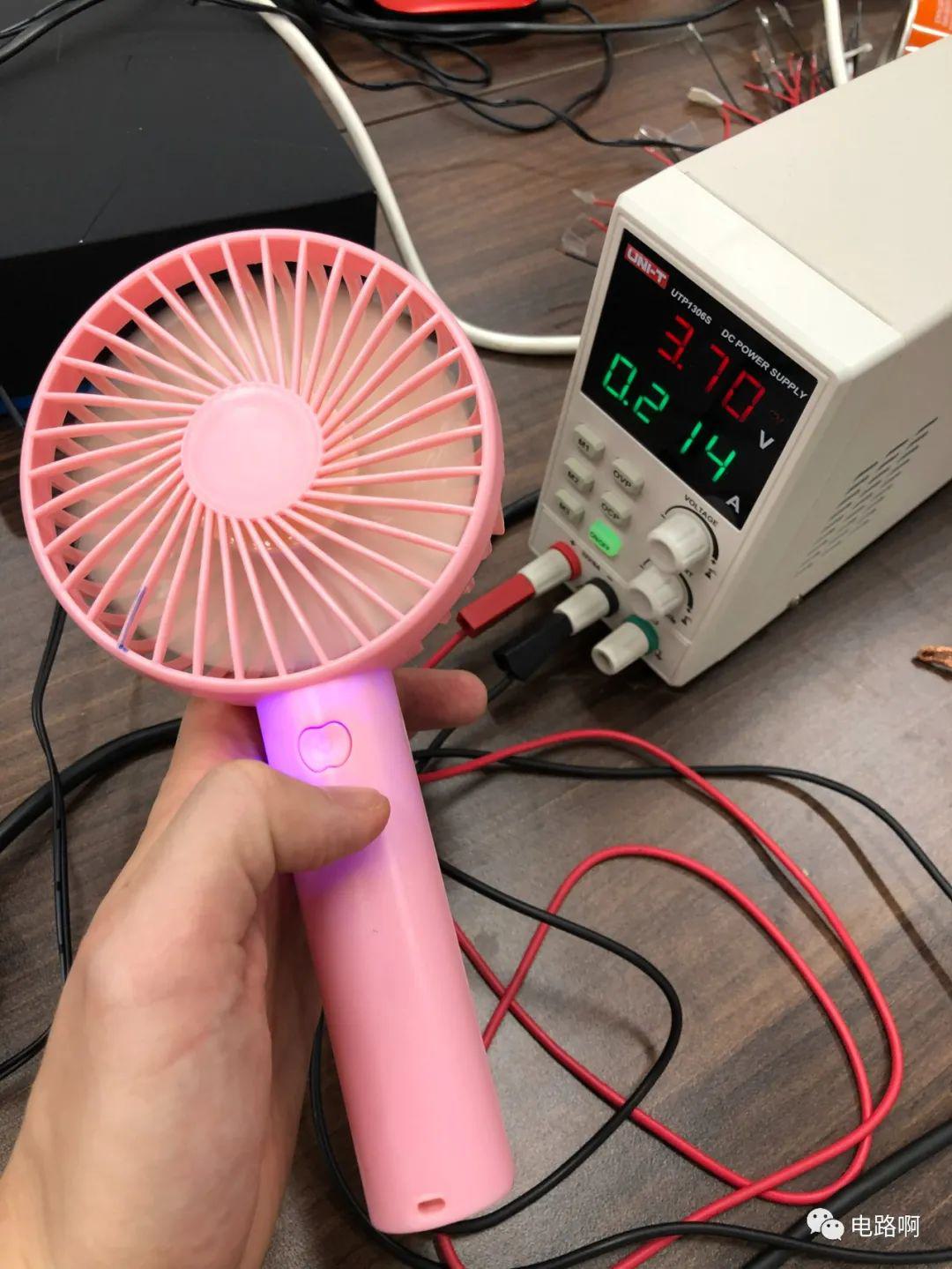

一檔風力時，電流為0.214A：

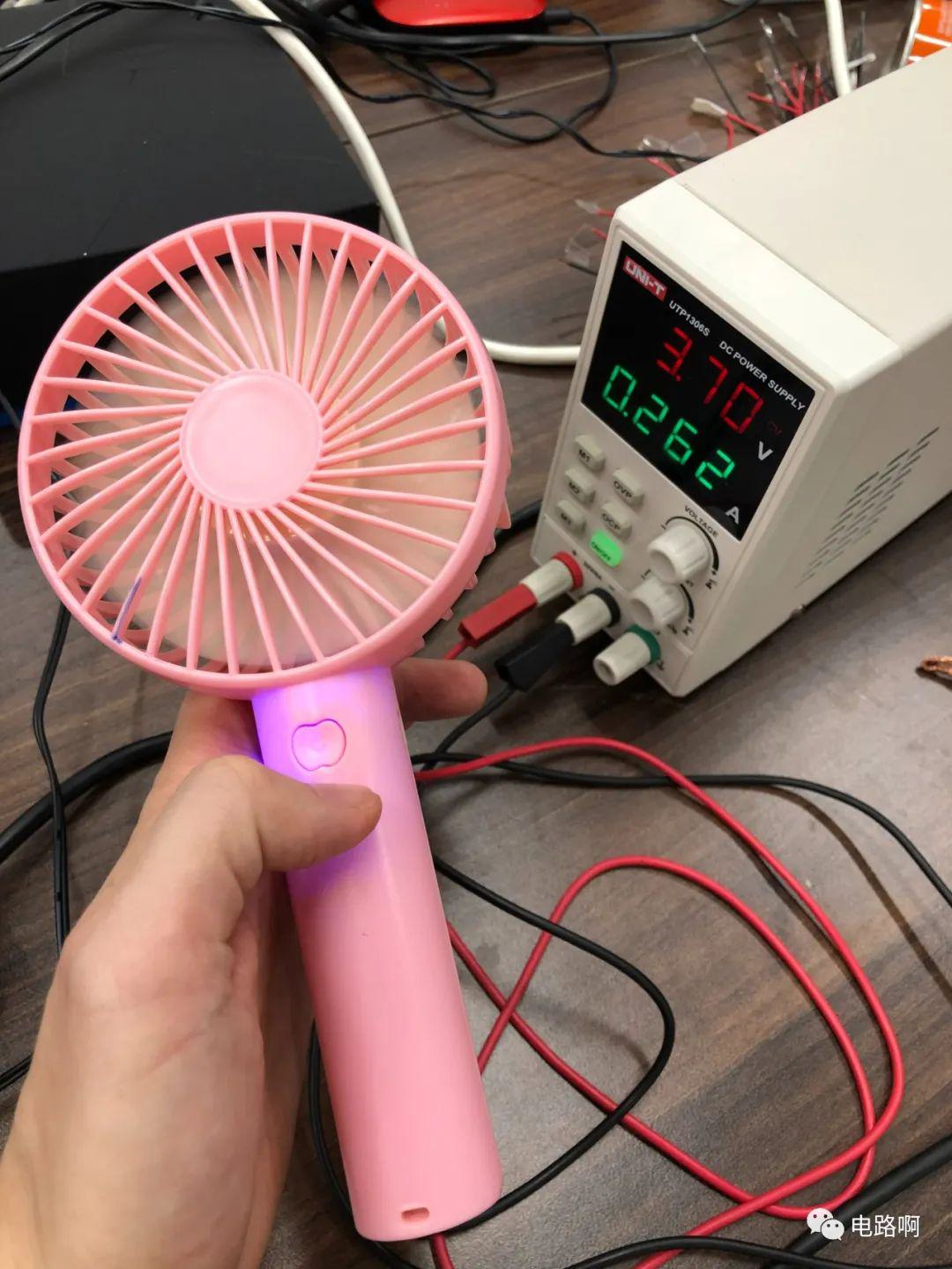

二檔風力時，電流為0.262A:

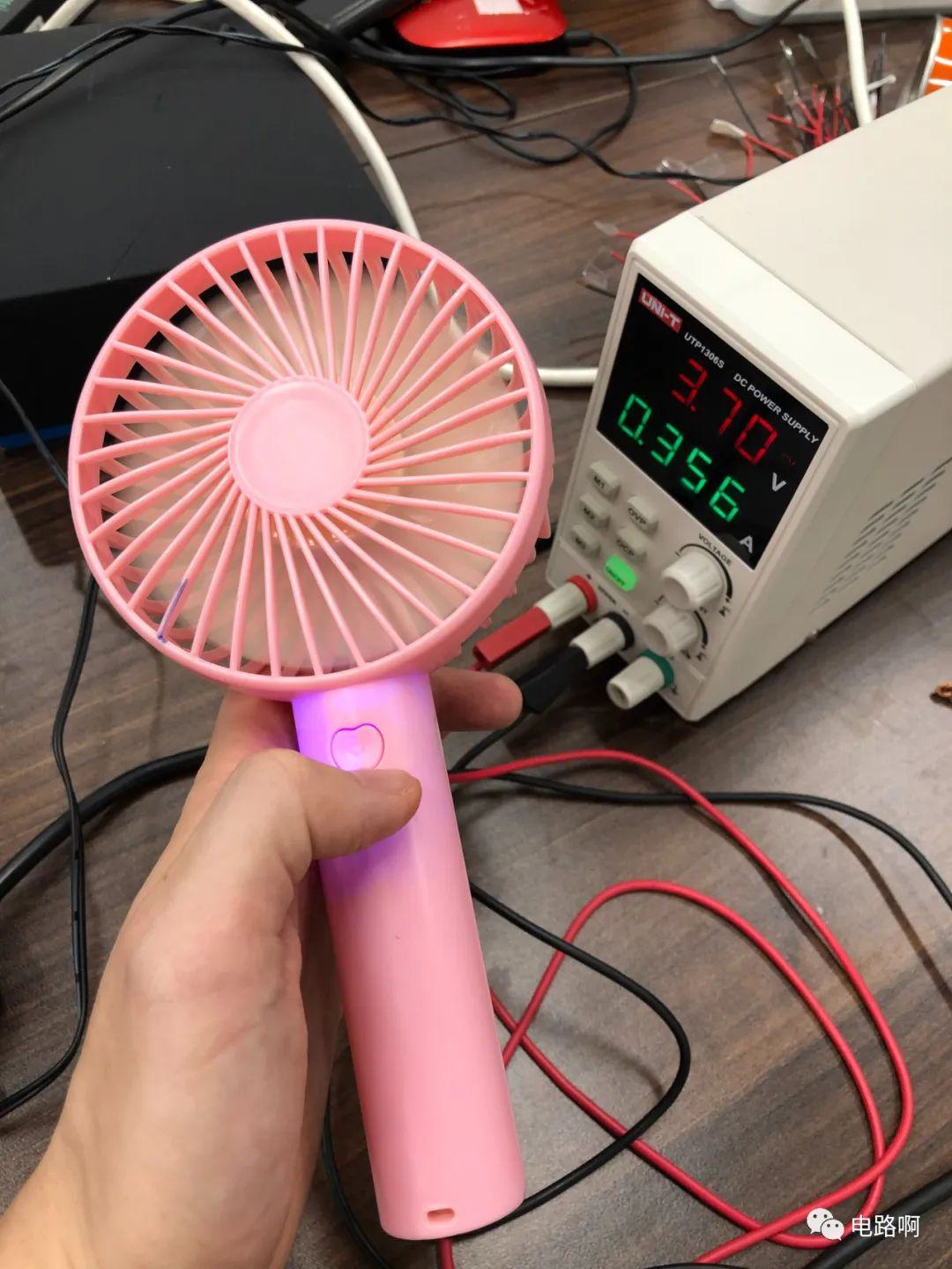

三檔風力時，電流為0.356A：
通過上面的分析，可以看出這是一支價格便宜、原理簡單的手持小風扇。最后留個問題，假設風力調到最大的三檔，在只用電池供電的情況下（沒有插入U(xiǎn)SB進行供電），隨著電池電量的消耗降低，風扇轉速是不變還是越來越慢？通過看原理圖，相信聰明的你一定能夠判斷，歡迎留言告訴我哈！如果喜歡本文，請點贊鼓勵一下，下次再見！
