1現狀分析

電網調度自動化、信息中心、通信中心及變電站主控室機房中都有較多的服務器設備,各類不同機房中服務器的正常運轉是保障電力調度監控系統正常運行的必備條件。電力系統中的服務器設備是構成電力調度監控系統的核心設備,各類核心服務器設備均有業務量大、運行時間長的特點,服務器設備屬于高精密的電子設備,隨著計算機技術和通信技術的不斷發展,其在各行業中的作用越來越重要,很多核心業務都需要依靠各類服務器來共同完成。但是,在現有動環監控系統中缺乏對服務器排風口風速的監測手段,甚至整個機房環境監控系統也沒有針對機房中設備排風量的監測工具。服務器排風口排風量的監測能直觀反映該設備的狀況,在設備上運行的業務量較大時,設備排風口的排風量相對就大,在設備上運行的業務量小時,設備排風口的排風量相對就小,當設備排風口沒有排風時,就需要引起值班人員的高度重視,要檢查相關設備,看是設備電源故障、設備風扇故障,還是設備已經故障停機等等。采用相應的排風口風速監測手段,在排風口的排風量出現異常時及時告警,并推送相關告警設備的告警信息給運維值班人員,將風險點前移,在設備出現異常還未造成系統故障時就及時檢查處理,能夠保障電力調度監控系統安全穩定運行。

2服務器排風口風速監測的必要性分析

社會經濟持續快速增長,社會用電量也在快速上升,與此同時,支撐用電量快速增長的電網網架結構規模也在不斷發展壯大,電能量輸送的距離也在不斷增加,這就使得整個電力網架的組成日趨復雜。規模龐大的電網調度管理工作離不開電力調度監控系統的支撐,一個合理、高效、可靠的電力調度監控系統是保障電網安全穩定運行必不可少的,而電力調度監控系統的核心組成設備是各類高精密服務器設備,各類服務器的正常運轉和高效協同配合共同保障了電力調度監控系統的正常運行。

在當前的電力系統各類機房中缺乏服務器排風量大小的監測手段,使得關鍵服務器設備出現排風量異常時難以提前預防和處理,如果重要服務器設備長時間在排風量異常條件下運行的問題得不到及時發現和解決,將會造成電力調度監控出現異常甚至故障,直接或間接導致不可預估的電網事故事件。例如,設備在排風量嚴重異常條件下運行,將會影響電網實時監控系統數據采集的正確性和數據分析的正確性,有產生誤告警甚至是誤遙控的風險。在現有的機房環境監控手段中,如果服務器設備出現排風量異常,只有當業務系統明顯出現異常甚至是故障時才能發現問題檢查并處理,不能做到風險前移和預防控制。在實際的生產現場就曾出現過設備風扇損壞,值班運維人員未及時發現,導致設備跑死,最終導致監控系統故障,失去實時監控功能的事件。因此,做好服務器排風口排風量的監測工作,對于保障整個電力調度監控系統來說十分重要也十分必要。

3服務器排風口風速監測的方式和預期效果

3.1排風口風速監測的方式

研制一套適用于各類機房中服務器排風口風量監測的裝置,利用高精度微風風速傳感器實現關鍵服務器設備排風量的在線監測:研究排風量監測報警裝置的外形結構,便于安裝調試,不影響原有設備的正常運行。該套裝置主要由數據采集模塊、數據分析處理模塊和報警模塊三部分組成。數據采集模塊主要負責原始數據的采集,并將其輸送給數據分析處理模塊:數據分析處理模塊主要利用原始數據進行邏輯判斷和分析,給出相應的分析報告:報警模塊接收數據分析處理模塊傳送過來的分析,按照分析報告進行告警,具體告警方式可以選擇和設置,例如告警時蜂鳴器響,發出告警聲音,并發送告警信息給相關值班人員,值班人員能夠快速定位到排風量異常設備,進行檢查處理。

3.2風速監測的預期效果

常規的機房中缺乏服務器排風口排風量大小的監測手段,當設備排風量異常時,不能及時發現和解決問題,利用該排風口風速監測報警裝置能夠快速知曉設備排風量異常的情況,快速定位排風量異常的設備,極大地縮短設備在排風量異常條件下的運行時間,提高設備異常的處理效率。

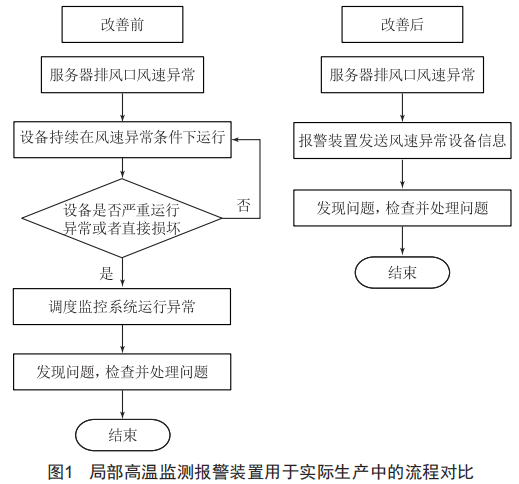

圖1為新增服務器排風口風速監測報警裝置與常規機房中無排風量監測裝置的異常和故障處理流程對比圖。

根據上述流程對比圖可知,該項目設計的預期效果明顯,作用顯著。在改善前,如果服務器設備出現排風量異常,那么設備就需要在排風量異常條件下持續運行直到設備嚴重功能異?；蛘邠p壞導致調度監控系統異常,維護人員才能發現問題,檢查并處理:改善后,設備出現排風量異常,服務器排風口風速監測報警裝置就會發送相關告警設備信息,能快速發現問題,迅速定位排風量異常告警設備,檢查并處理問題。

4結語

服務器排風口排風量監測報警裝置能夠填補機房動環監控系統缺乏排風量監測手段的空白,按照預期的設計效果能夠降低管理人員負擔,縮短設備在排風量異常條件下的運行時間,提高設備的運行維護效率,為電力調度監控系統安全穩定運行提供一個可靠的技術支持系統,降低電網發生事故事件的可能性。
