1項目背景

在配網運維清理高桿植物的任務中,為了防止被砍伐的樹木倒向帶電線路或周?chē)藛T,往往需要運維人員利用竹梯爬至離地3~5m的樹干中間處,將繩索的一端固定在樹干上,另一端由運維人員在地面上拉緊,才能避免樹木倒向帶電線路或周?chē)藛T,這不僅造成日常清障工作效率低下,施工人員的勞動強度也很高,還有人員墜落或樹木誤碰帶電線路的安全隱患。

2清理樹障概述

2.1清理樹障在配網運維的作用

眾所周知,電能需要導體才能流動,而生長在配電線路下的樹木如果生長過高,則會成為天然的導體,給線路及行人帶來嚴重的安全隱患。為確保電網的正常運行,降低線路故障跳閘率,運維人員需定期對樹障進行清理。因此,及時清理樹障,保證線路安全通暢運行是運維工作中必不可少的一個重要環節。

2.2清理樹障的主要流程

日常清障可分為以下兩個步驟。

(1)布置工作現場安全措施。在施工地段路面上,根據作業需要,對作業范圍進行圍蔽,在路邊作業時,需在來車方向50m處放置安全警示標志牌。

(2)障礙、隱患清理。為防止樹木(樹枝)倒落在導線上,應設法用繩索將其拉向與導線相反的方向。繩索應有足夠的長度,以免拉繩的人員被倒落的樹木砸傷。樹枝接觸帶電導線時,嚴禁用手直接去取。當樹木接觸10kV線路時,應設法防止行人在接地點8m以?xún)?nèi):當樹木接觸0.4kV線路時,應設法防止行人在接地點4m以?xún)?nèi)。檢查修剪后樹木與帶電導線的安全距離,確認障礙、隱患已清理。

2.3清理樹障過程風險分析

現階段清障存在如下問題。

(1)登高綁扎樹木的過程存在較大的安全風險。在樹障清理過程中,需要運維人員登高將麻繩的一端綁扎在待砍伐樹木上,再將另一端在地面上拉緊,才能避免被砍伐的樹木倒向帶電線路或周?chē)藛T。

(2)登高綁扎樹木耗時長。每清理一棵高桿樹木平均耗時約20min,其中,攀爬及下落一次需要耗時約12min,砍伐約2min,清理現場約6min?？梢?jiàn),攀爬及下落耗時約占60%,大大地降低了工作效率。

(3)人工綁扎效果不穩定。由于每次綁扎樹木時,需要用人手重新綁扎,存在工藝的差別,出錯率較高,當綁扎的繩結不牢固時,不得不重新登高綁扎,嚴重影響了工作效率。

2.4繩扣編制方式

在綁扎的過程中繩結應牢固,故需要熟練掌握繩扣的編制方法,在日常運維中,主要用到以下中扣法。

2.4.1直扣(十字結、平扣)

直扣常用來連接一條繩的兩頭或臨時將兩條繩連接在一起,也常做終端使用。

2.4.2活扣

活扣與直扣的不同之處在于其第二次穿越時留有繩耳,故解結時極為方便,只要將繩頭向繩結松緊方向一抽即可。

2.4.3豬蹄扣(梯形扣)

豬蹄扣與直扣、活扣的不同之處在于其常需綁扎在樁、柱、傳遞物體等處。它的特點是易結易解,便于使用,有時在抱桿頂部等處也綁此結。

2.5配網清障綁樹環

通過對比常用的繩扣編制方式,我們發現如果一定要使用傳統方法編制繩扣,必須要在綁樹環上搭設復雜的操作機構才能實現。是否有一種扣子可以通過簡單的操作從而達到緊扣、固定的效果呢?經過多番的研究和論證,我們決定采用鎖扣來代替?zhèn)鹘y(tǒng)的繩扣編制,利用繩扣原理,綁樹時,樹干壓住活動環尾部,使得活動環與固定環扣合,略微移動綁樹環后活動環,拉簧回縮將活動環拉開,鎖扣將繩子固定在樹上,然后用力將可伸縮桿往反方向拉,利用繩扣原理,使得繩扣受力達到固定的效果。

配網清障綁樹環示意圖如圖1所示。

3配網清障綁樹環技術設計

3.1活動環及拉簧

在本設計中,通過活動環及拉簧的配合,實現了綁樹環的扣合及拉開,避免了運維人員攀爬樹木的風險。

3.2可脫離繩子固定扣及鎖扣

在本實施案例中,通過可脫離繩子固定扣及鎖扣的配合,實現了遠距離的繩結編制功能,簡化了工作流程,提升了工作效率。

配網清障綁樹環實物圖如圖2所示。

圖2配網清障綁樹環實物圖

3.3測試分析報告

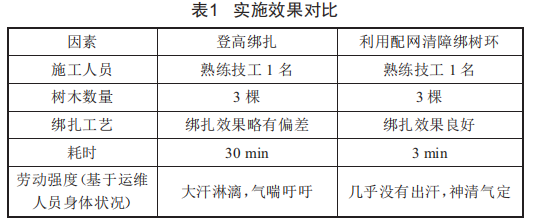

經過組裝后,我們采用了控制變量法對配網清障綁樹環的實施效果進行了對比分析,試驗對象分為兩組,如表1所示。

由表1可以看出,利用配網清障綁樹環的一組明顯在工藝、時間和勞動強度上占據了全方位的優勢。并且,利用配網清障綁樹環綁扎樹干,可使綁扎出來的繩結在質量、工藝、外觀等方面保持完全一致,不僅可以提高日常清障的工作效率,還能降低施工人員的勞動強度,消除人員墜落或樹木誤碰帶電線路的安全隱患。

4結語

安全、高效、實用是生產的重要要求,也是企業發展的基礎保障,在電力行業中更是被看成工作重點。本文設計了一款用于日常運維的配網清障綁樹環,能有效提高工作效率,且能通過降低施工人員的勞動強度來保障施工安全,符合江門供電局"本質安全、文化引領、創新驅動、精益生產"的安全生產方針,具有廣泛的社會效益和經濟效益。
