引言

電網主要由發電、輸電、配電和用電四部分組成,其中配電網直接與用戶相連接,在整個電網系統中占有重要的地位,其運行情況直接與用戶的利益息息相關。隨著社會經濟的不斷發展和人民生活水平的日益提高,人們的需求從"能用電"變成了"用好電",即人們對供電質量和供電可靠性的要求越來越高。為了進一步提高供電可靠性,則需要對現有設備運行缺陷進行改進,如現有瓷橫擔與架空導線的固定大都采用傳統的導線纏繞固定方式(圖1),利用該固定方式對導線及瓷橫擔進行固定時需要按照一定的纏繞流程進行綁扎,操作過程非常復雜,通過對比分析4位師傅固定裝置安裝耗時情況(圖2)可知,其平均安裝時間為3.1min,因此,相對而言其固定效率低下,且此傳統固定方式易發生導線從瓷橫擔上脫落的情況,存在斷線接地或單相接地故障的風險。

圖1傳統固定方式

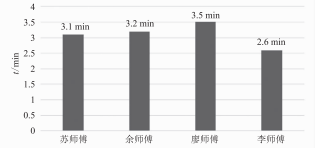

圖2固定裝置安裝耗時情況

基于此,現有學者研發出了一種可解決此類問題的新型瓷橫擔固定線夾,然而此類線夾在安裝時耗時耗力,不易維護,且不能適用于不同規格大小的導線,適用性較差,因此有必要對其固定效果進行進一步研究。

1原因分析

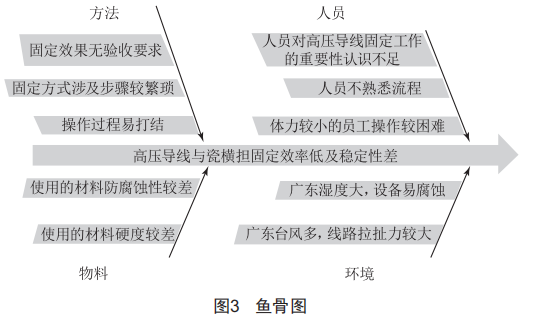

通過本文引言所述可知,現有高壓導線與瓷橫擔固定效率低,穩定性差,因此,本文通過魚骨圖從人、法、物、環4個方面進行分析,共總結出了10個主要原因,結果如圖3所示。

然后利用因果矩陣對這10個主要原因進行分析,可得到3個根本原因,分別為:使用材料問題、固定結構問題、管理問題。

2方案設計

管理問題可通過加入驗收環節予以處理,固定完成后可通過圖片評價其固定效果,并將固定評價結果納入績效考核中,以此提高工作人員的責任意識。而材料問題則可以通過使用不銹鋼材料進行固定,以提高整體裝置的硬度及防腐蝕能力。

針對最重要的結構問題,本文設計出了一種新型的固定裝置,如圖4所示。

1一手柄;2—連接部件;3—螺絲;4—小抱箍;5—大抱箍。

圖4新型固定裝置設計圖

結合圖4可以看出,該裝置由手柄、連接部件、螺絲、小抱箍、大抱箍組成,其主要通過連接部件將呈十字型的小抱箍與大抱箍連接起來,然后再通過螺絲將前三者進行固定。其中小抱箍通過搖動手柄固定不同規格大小的高壓導線,大抱箍則通過搖動手柄固定桿塔上的瓷橫擔,兩者相結合則達到了固定導線及瓷橫擔的效果。其中連接部件起到連接兩個抱箍的作用,因考慮到導線的拉扯力較大,若僅采用焊接的方式對兩個抱箍進行連接,易使焊接斷裂,因此,該固定方式通過口徑較大的連接部件相連,則不會發生連接斷裂的情況。

3技術優勢及特點

此安裝裝置相對于傳統安裝方式的技術優勢在于抱箍能夠收縮且耐用,簡化了高壓導線與瓷橫擔的固定步驟,因此其安裝效果不易受工作人員技能水平的影響,安裝或拆卸省時省力,易維護,可適用于不同規格大小的導線,且在大風大雨惡劣天氣或冬夏溫差大等環境下也不易使導線從瓷橫擔上脫落,這在一定程度上避免了斷線接地或單相接地故障以及人身安全事故的發生。

4結語

本文針對傳統固定方式下導線易脫落,造成斷線接地或單相接地故障以及人身安全事故的現象,研制了一種新型的10kV配電架空線路固定裝置。該裝置安裝、拆卸簡易,不易受工作人員技能水平的影響,且使用壽命長,能固定不同規格的導線,在一定程度上提高了線路的防風能力及電網的供電可靠性,適用范圍廣,意義深遠,具有一定的實用和推廣價值。
