在深入電力電子領域之前，我們將在電力電子課程的第三部分討論一個關鍵主題。電纜、電線、PCB和板用于識別能量傳輸系統，這些系統始終需要正確計算和確定尺寸。

設計人員必須從支撐和布線系統開始創建自己的電路。使用強大的電源組件構建的解決方案，但連接結構和電線的結構很差，很快就會失效。

介紹

如前面所述，電流是或多或少的大量電子的流動。由于導體對通道的阻力，它們通過連接和電纜的通道不可避免地會產生熱效應。這種效應是由于電子和導體晶格原子之間在微觀尺度上的碰撞，稱為焦耳效應。通常，隨著溫度的變化，材料的電阻會發生變化。因此，在導體變得非常熱的情況下，耗散功率的估計可能難以計算。如果導體的熱膨脹不做機械功，則所提供的能量在導體上轉化為熱量并分散到周圍環境中。調整電流支持的過程對于避免導體本身的熔化至關重要。因此，設計人員必須通過仔細選擇電導體材料并正確分析 PCB 尺寸來開始設計過程。事實上，正確的軌道尺寸、導線截面和組件的戰略位置是良好電源電路成功的首要因素。導體材料的選擇也是效率因素的決定性因素，在任何情況下，這些因素都會影響電路封裝參數、重量，尤其是最終成本。事實上，正確的軌道尺寸、導線截面和組件的戰略位置是良好電源電路成功的首要因素。導體材料的選擇也是效率因素的決定性因素，在任何情況下，這些因素都會影響電路封裝參數、重量，尤其是最終成本。事實上，正確的軌道尺寸、導線截面和組件的戰略位置是良好電源電路成功的首要因素。導體材料的選擇也是效率因素的決定性因素，在任何情況下，這些因素都會影響電路封裝參數、重量，尤其是最終成本。

電線電纜

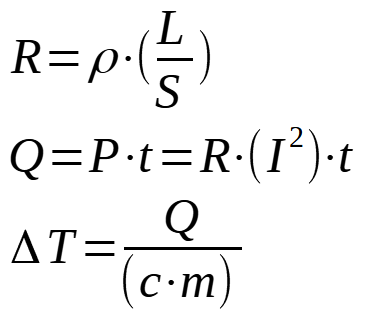

因此，電力系統中電纜部分的尺寸是第一步。電導體的尺寸(截面和直徑)與線路中可以承載的最大電流之間存在非常密切的關系。有幾個表格和數學公式將這兩個參數聯系起來，每個設計人員都應始終參考它們，即使對于低功耗項目也是如此。電線的長度是降低其性能的另一個因素。它實際上與電纜的電阻成正比，連接時間越長，兩端的電壓降越大。使用歐姆定律，可以計算任何參數。歐姆第二定律基于電阻率并指出導體的電阻 R 與其長度成正比，與其截面成反比?；旧?，設計師應該牢記三個公式：

在哪里：

R：電阻;

ρ：材料的電阻率;

L：導體長度;

S：導體截面積;

問：熱;

P：功率;

t：時間;

I：電流;

ΔT：溫度升高;

c：比熱;

m：導體的質量。

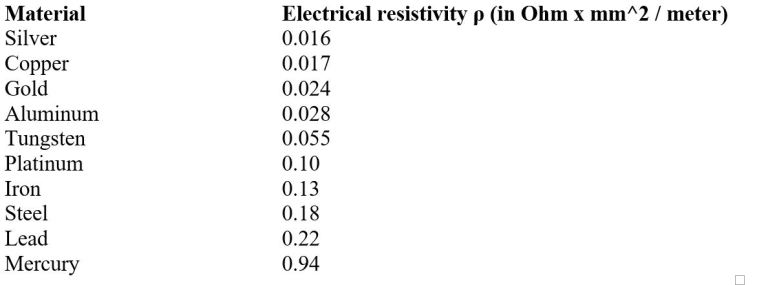

導體的電阻率可以定義為它為電流通過提供的電阻。電阻率的倒數是電導率，所有涉及的參數也一如既往地取決于溫度。導體的電阻還取決于所用材料的電阻率。雖然它們是電流的優良導體，但不同的金屬讓電子以不同的方式和數量通過。材料的電導率和電阻率包含在一個非常廣泛的數值范圍內，從良導體到絕緣體，有24個數量級。下表按從最高導電到最低導電的順序排列，顯示了一些材料的電阻率：

設計人員經常選擇截面稍大的導體，以確?？捎霉β释旰脽o損地到達另一端，并且不會在其中不必要地消散。銅是制造電導體最常用的材料之一，因為它具有非常好的導電性、可焊性、機械強度、延展性和延展性。鋁也是一種廣泛使用的金屬，盡管它的電阻率比銅大，在相同的電阻下，鋁導體的截面比銅導體高 65%。它的延展性也很強，但延展性不是很好。之前說過，如果導體通過電流 I 并在其截面中均勻分布，它會以熱量的形式耗散以下功率(以瓦特表示)：

流過導體的電流越大，熱量越大?？梢酝ㄟ^導體的最大電流是“范圍”。電纜的容量是可以通過電導體而不損壞它的電流量。一般規則建議電纜每50米增加一節。如果超過此參數，導體可能會經歷過度加熱過程甚至熔化。導體溫度由以下因素決定：

· 它的電阻;

· 流過它的電流的平方;

· 環境溫度。

當然，如果電纜是絕緣的，還必須考慮其他標準。橫截面為 0.5 mm ^ 2 和 0.75 mm ^ 2 的電纜由于太細而被禁止用于 230 V 連接。它們只能用于低壓設備，例如防盜報警系統、家庭報警器或連接對講機和視頻對講機。圖 1中所示的表格及其相關圖表非常具有指示性，并顯示了導體可以承受的最大電流。顯然，對于認證和政府法律，有必要查閱最適合各種情況的表格，同時考慮各個國家的規定。

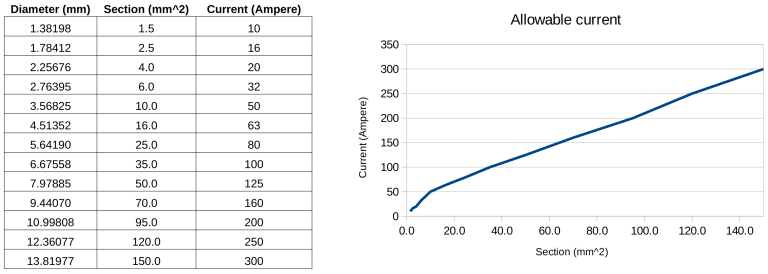

圖 1：不同尺寸的銅電線允許的最大電流。

使用這些參數，可以采用使相對計算更容易和更簡單的方程：

更好的是，使用更強大的“產量密度模型/指數加線性”模型：

在哪里：

a = 38.00320788304612

b = -40.25848017691337

c = 1.745093760925298

r = 0.8549366506676881

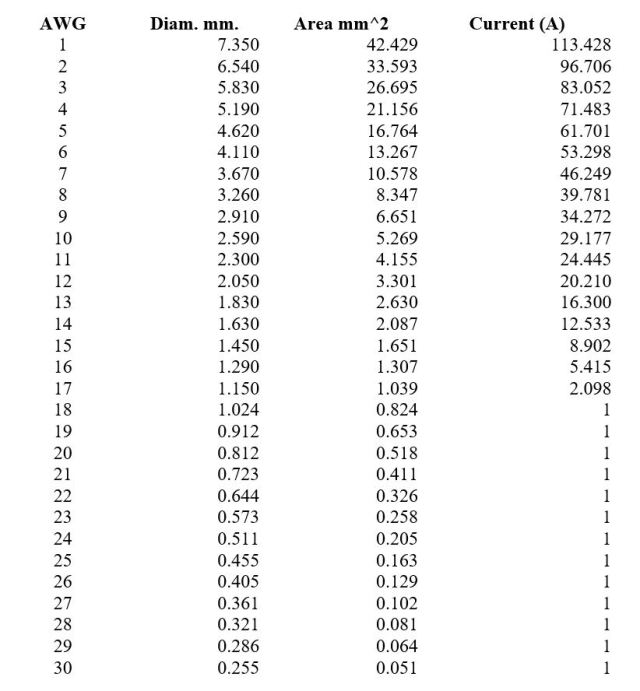

在進行電線測量時，通常使用后綴 AWG。它代表“美國線規”，是一種標準化系統，于 1857 年設計，用于測量圓形導體的橫截面或直徑。它在美國和加拿大很普遍。較大的 AWG 值對應于較小的線徑。有特殊的表格可以將電纜的截面和直徑轉換為 AWG，反之亦然。
