TouchGFX開發框架的實踐者Riverdi 公司在最近的 Display Week顯示周活動上展示了其STM32 嵌入式顯示器產品線。該產品是一塊1280 x 800 分辨率、800 尼特亮度的10.1 英寸IPS 顯示屏搭配一塊 STM32H7電路板。Riverdi 顯示器支持TouchGFX Designer開發環境，開發人員可以直接在這個軟件上開發自己的圖形用戶界面。該公司還為開發者提供非真空半貼合觸屏、觸控面板和安裝框架選擇，工程師可以根據各自的需求定制顯示器配置，優化價格。此外，Riverdi 是一家為數不多的小批量提供嵌入式顯示電路板的公司。

對于嵌入式系統，為什么顯示器仍然是一個挑戰?

小批量采購問題

▲STM32嵌入式顯示器

顯示屏采購依舊是嵌入式系統開發項目中最昂貴和最復雜的環節，尤其是小批量采購。顯示器廠商通常不知如何執行只有 1,000 或 10,000 件的訂單，或者無法保證長期小批量供貨。結果，小企業要么承擔大量訂購帶來的巨大經濟風險，要么承擔因所需產品停產，被迫重新設計系統的開發風險。然而，圖形用戶界面人氣越來越高，并且比以往任何時候都更普及。

TouchGFX 等圖形界面開發框架極大地簡化了應用開發任務，降低了企業入市門檻。擺在嵌入式開發者面前的挑戰是如何與顯示器廠商打交道，因為顯示器制造工藝更傾向大批量訂貨。

創建生態系統，應對開發挑戰

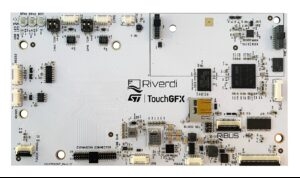

▲STM32 嵌入式顯示器的 STM32H7 電路板

意法半導體推出的X-NUCLEO-GFX01M2 和 X-NUCLEO-GFX02Z1正是為了應對這一挑戰，這兩款顯示器擴展板的設計意圖是幫助企業降低顯示器物料清單成本，此外，它們的目標應用還包括較小屏幕的開發項目。因此，Riverdi 在一個開箱即用的開發工具上提供高清屏幕，填補了嵌入式系統無高清屏的市場空白。 為了克服這一挑戰， 意法半導體和 Riverdi 合作，確保 STM32 嵌入式顯示器支持TouchGFX Designer軟件，并且可以運行 TouchGFX 板級支持包，開發人員只需點擊鼠標即可運行演示程序，甚至可以用STM32CubeMX 和 STM32CubeIDE,等工具開發圖形應用。

STM32 嵌入式顯示器如何解決這一挑戰?

讓高清顯示器無處不在

Riverdi 選擇了集成 2 MB 閃存和 1 MB RAM 的雙核STM32H747XIH6 微控制器。該嵌入式顯示系統還提供最高 64 MB 的外部 QSPI 閃存和 8 MB 的外部 SDRAM存儲器，分別用于保存圖形數據和幀緩沖。在這個顯示板上還有一個 micro-SD 卡插槽，用于擴展系統存儲容量。Riverdi 選擇這款 MCU是因為看重它的雙核架構，這意味著可以驅動兩塊屏幕。因此，該公司增加了一個 RiBUS 端口，用以簡化多屏嵌入式系統設計，這在業內極為罕見。最后，Riverdi 增強了電路板的抗電磁干擾能力，幫助客戶滿足區域認證要求。

幫助工程師按需定制設計

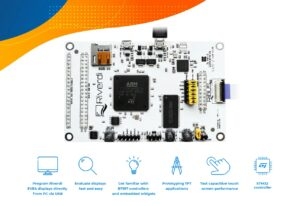

▲Riverdi的STM32評估板

工程師可以按照實際需求定制STM32 嵌入式顯示器，選擇是否用觸控屏、真空全貼合屏或有空隙的半貼合屏、觸摸感測形狀，以及是否要安裝框架。因此，這應該能夠幫助開發團隊根據各自的需求準確地確定系統預算。該公司還提供不帶顯示屏的 STM32評估板 。該評估板帶有 Riverdi EVE4 顯示模塊，支持Riverdi的 3.5 英寸到 10.1 英寸的顯示器。因此，尋求更小屏幕的設計師仍然可以繞過小批量采購元器件所遭遇的市場挑戰。此外，Riverdi 還在開發MIPI DSI 接口的分辨率較低的 STM32 嵌入式顯示器。
