引言

安全一直是航空業首要考慮的因素,只有飛行器安全才能保證乘客安全。安全是一種持續狀態,所以要維持這種狀態必須防患于未然,尤其是對一些影響安全的部附件要進行周期性檢測,以防故障出現。航空器安全涉及飛行器安全和座艙環境安全。

飛機在飛行過程中,大氣中的臭氧是影響飛機相關部附件性能與座艙環境的一個因素,座艙內臭氧濃度超標不僅會影響機組人員的工作效率,如果濃度過高還會影響乘客的生命安全,而飛機上安裝的臭氧轉換器可以把臭氧分解,有效降低臭氧濃度。可以根據臭氧在座艙內的平均

水平來選擇一定轉換效率的臭氧轉換器,從而達到降低臭氧濃度的目的。如果臭氧轉化器老化或飛機沒有加裝臭氧轉換器,那么飛機部附件或乘客暴露在較高濃度的臭氧環境中的可

能性就會增加,這種情形對于座艙內的易感人群來說,尤其可能有生命危險。

本文研究的測試方法是針對一種用于氮?dú)獍l(fā)生系統的臭氧轉換器,它的作用是將飛機發動機引氣中的臭氧轉化成氧氣,防止臭氧氧化氮?dú)獍l(fā)生系統中的膜材料,從而保護膜材料不受臭氧腐蝕,維持氮?dú)獍l(fā)生系統的正常性能。

1測試原理及要求

在臭氧轉換器測試中,要求提供一定壓力P、一定流量Q、一定溫度T和一定濃度的臭氧混合氣體,經過臭氧轉換器分解后再次檢測臭氧濃度,以此計算臭氧轉換器的轉換效率7,效率符合要求即為合格。

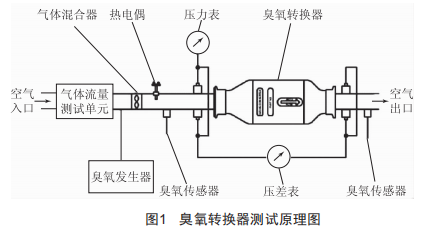

根據圖1測試要求,臭氧的濃度靠壓縮空氣與臭氧發生器產生的臭氧按一定比例混合來控制,并通過氣體混合器攪勻,氣體的溫度通過熱電偶來控制,臭氧轉換器入口端的壓力表提供入口壓力值,轉換器兩端的壓降通過壓差表來實現檢測,兩端的臭氧分析傳感器用于檢測轉化前后的臭氧濃度。

2測試系統的實現

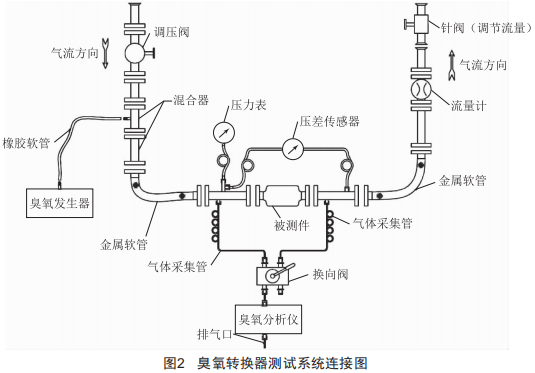

如圖2所示,根據測試要求,測試系統分為氣體供應模塊、臭氧發生模塊、壓力采集模塊、壓差采集模塊、濃度檢測模塊。

氣體供應模塊:此模塊用于供應一定壓力、溫度和流量的空氣:壓力通過調壓閥調節,溫度通過熱電偶調節,流量通過針閥調節,流量值通過流量計顯示。

臭氧發生模塊:此模塊用于產生臭氧,與氣體供應模塊提供的空氣進行混合,以此來提供一定濃度的臭氧混合氣體。

壓力采集模塊:此模塊用來檢測臭氧轉換器入口的壓力,保證測試按要求進行。

壓差采集模塊:此模塊用于檢測臭氧轉換器兩端的壓降。

濃度檢測模塊:此模塊用于檢測臭氧轉換器兩端的臭氧濃度,以此來計算臭氧轉換器的轉換效率。

加熱后的壓縮空氣(參考范圍:196~201℃)首先經過調壓閥,把氣壓調整到要求值(參考范圍:310.26~324.05kPa),壓力值通過壓力表顯示,臭氧發生器產生的臭氧通過混合器與壓縮空氣混合,混合均勻后的氣體進入到臭氧轉換器進行轉化,轉化前后的氣體通過換向閥分別采集到臭氧分析儀,壓差傳感器用來檢測臭氧轉換器兩端的壓降,最后的針閥用來調節氣流流量(參考范圍:1.6~1.7kg/min),流量計用于實時顯示流量值。

通過公式:

式中,o3(inlet)為臭氧轉換器入口臭氧濃度;o3(outlet)為臭氧轉換器出口臭氧濃度。

即可算出臭氧轉換器的轉換器效率(參考范圍≥95%),以此來判斷性能的優劣。

3結語

此測試系統可以測出在一定溫度T、一定壓力P和一定流量Q下,臭氧轉換器對臭氧的轉換效率,通過調試測試管路中的參數,可以適應不同型號臭氧轉換器的測試要求,調試方便,裝卸快捷,不僅提高了測試效率,還節約了測試成本。
