引言

隨著社會的發展進步,民眾對電梯已經從最基本的安全進一步提升為舒適、美觀、高效等全方位的需求。電梯異常振動是影響舒適感的最主要因素,而且往往難以快速排除,成為電梯維保過程中的一大難題,也是電梯乘客投訴的一個熱點問題。

本文以構建學習最簡電梯振動貝葉斯網絡為例,提出了故障診斷和維修方案決策方法,展望了貝葉斯網絡在電梯故障診斷領域的應用前景。

1建立模型結構

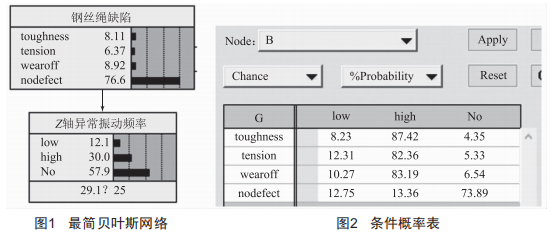

圖1是基于Netica構建的最簡貝葉斯網絡模型,它包含了以下因素:

(1)自然節點(NatureNode)。表示模型域中的變量,用方框表示,并列出各節點狀態的概率表。例如電梯鋼絲繩缺陷節點是完全獨立節點,其概率取決于學習的數據樣本。

(2)弧。表示兩節點直接的因果關系,用箭頭圖形化表示,箭頭方向表明原因的方向,例如鋼絲繩缺陷是導致Z軸異常振動的原因。

(3)狀態。表示一個過程中的特定條件。例如電梯鋼絲繩缺陷節點,有韌性(toughness)、張力(tension)、磨損(wearoff)、無缺陷(nodefect)四種狀態。

(4)條件概率表。每個節點都有一個條件概率表與之對應。條件概率表表示了基于先驗概率或?qū)W習樣本得出的各狀態可能性。如圖2所示,存在韌性缺陷的鋼絲繩不導致異常振動的概率為4.35%,高頻振動概率為87.42%,低頻振動概率為8.23%,這些都是基于學習樣本得出的,即不同的樣本條件概率表也不同。

2貝葉斯網絡學習

(1)數據樣本的組建。本文選取了0市業主反映舒適感較差的14個小區300多臺高層電梯的綜合情況進行研究,對貝葉斯網絡中的各節點及其狀態進行檢測采集,獲得一個數據樣本。

(2)樣本數據的離散化處理。在貝葉斯網絡中使用分類型變量,有連續變量和離散變量。如果設定的是離散型數據,則需要人為將其離散化后直接輸入狀態名稱。

(3)貝葉斯網絡學習。經過學習的貝葉斯網絡獲取了一組變量之間的概率聯系,數據樣本的體量和代表性一定程度上決定了貝葉斯網絡的實用性。

3貝葉斯網絡的使用

3.1決策網絡

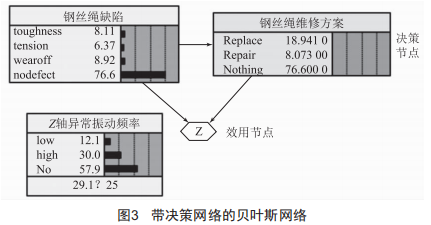

如圖3所示,增加決策節點"鋼絲繩維修方案",狀態為更換(Rep1ace)、維修調整(Repair)、無操作(Nothing),并增加效用節點Z,根據維修方案成本及故障排除效果,設定各狀態效用值,例如鋼絲繩張力問題,采用維修調整方案最佳,效用值l00,而采用更換方案雖有效果,但成本過高,效用值20。

3.2故障模擬

對已學習的貝葉斯網絡模型,輸入父節點"鋼絲繩缺陷"狀態值,其子節點狀態各概率將發生改變,可得出Z軸異常振動不同頻率的概率值,從而可用已知缺陷預測振動故障概率。

3.3故障診斷

通過EVA儀器測量的電梯Z軸振動加速度曲線和頻譜分析,可得出"Z軸異常振動頻率"節點的狀態值,輸入狀態值后,可改變父節點"鋼絲繩缺陷"狀態值,從而由已知振動故障情況來推測缺陷各原因的概率。

3.4維修方案決策

對圖3帶有決策網絡的貝葉斯網絡模型,輸入測量得出的電梯"Z軸異常振動頻率"狀態值,可改變鋼絲繩維修方案各狀態的效用值,從而在特定情況下為快速維修決策提供智能化的最優選擇。

3.5網絡優化

在獲得足夠數據的前提下,即使是最簡貝葉斯網絡也可以不斷改進優化,例如把各狀態值進一步細化,鋼絲繩張力偏差分不同等級,振動頻率再劃分為更多檔等,從而使網絡模型更加細化具體,故障診斷和維修方案決策更準確。

4電梯異常振動故障貝葉斯網絡的拓展和應用前景

雖然該網絡模型過于簡化,但我們可以根據電梯振動原理,不斷增加節點擴展網絡分支,使貝葉斯網絡更加復雜并接近現實,最終能應對現實中發現的多數振動故障情況。例如可以增加影響Z軸方向振動的其他因素:曳引輪、減震墊、導軌、氣流等,也可以再增加X軸和y軸的振動網絡,探討不同軸向振動的關聯性。只要有充足的樣本數據,貝葉斯網絡可以不斷學習完善,足以建立起相對復雜的網絡結構,對電梯振動故障進行智能化診斷,推薦最佳維修方案。

總之,電梯行業的大數據分析已經成為一個趨勢,利用貝葉斯網絡可以對電梯故障事件和設備屬性之間進行不確定推理和預測,有很大的研究和應用前景。
