引言

隨著化工業的不斷發展,我國幾個重點化工單位開發了新的項目,如醋酐、醋酸等新品種。這兩種物質的酸性極強,也就是說它們有著非常強的腐蝕性,如果要生產醋酐和醋酸,必須要用到錯材料制造的設備。早在30~50年前,西方國家就已經能夠生產和使用錯材設備。我國對于錯材的認識和使用只有十幾年的時間,對于錯材料的使用存在一定的局限性,基本是用于航天、核電,民用并不多見。錯材的價格非常昂貴,制造上難點多,尤其是焊接方面,更是存在諸多難點。錯是化學性質非?；钴S的元素,在高溫下非常容易和空氣中的各種氣體發生反應。錯在焊接時,焊縫和熱影響區易被空氣中的氧、氫、氮等元素污染,生成硬而脆的化合物,使焊接接頭的硬度和強度升高、塑性下降,耐蝕性能也大幅度下降。因此在錯材焊接時必須對熔池、焊縫及熱影響區進行充分而有效的保護,盡量隔絕空氣,避免錯的氧化。本文主要描述的是小口徑錯管的焊接及保護,錯管直徑范圍在DN25~DN100,壁厚范圍在2~3mm。

1錯材的基本性能

錯在元素周期表中屬副族金屬,表面呈銀灰色,其熔點為1852℃,沸點為3580℃,密度為6.5g/cm3。錯加入sn、Nb、Mg、Ni、Gr和Th等合金元素可形成錯合金,相比其他材料,錯合金的比強更高,耐熱性更好,是原子反應堆工程常用的重要的結構性材料,如原子反應堆芯、核燃料棒外殼、壓力容器等結構。錯在還原介質如鹽酸、硝酸、醋酸等極強的酸與堿中,具有一般材料所無法比擬的優良的耐腐蝕性。錯的力學性能及化學成分如表1、表2所示。

2錯管的焊接與保護

根據上述錯材料的性能及其氧化后產生的危害,在焊接錯材料時必須做好保護工作。錯管在焊接時,保護氣體的純度為99.999%,對溫度超過200℃的焊縫、熱影響區正面和反面都需要進行有效的保護。我們根據錯材料焊接后的顏色來判定焊接的氧化程度,分為四種顏色,具體為銀白色(非常好)、淡黃色(正常)、藍色(氧化不合格)、灰色(嚴重氧化)。

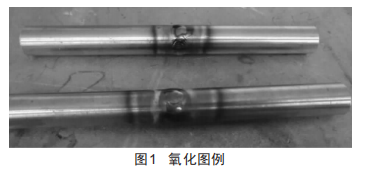

通常情況下焊接錯管時采用的是內部充氬保護,正面焊接區域采用焊槍自有的噴嘴(噴嘴直徑16~25mm)和拖罩保護。對于正面的拖罩保護(根據不同的管口徑采用不同形狀及尺寸的拖罩),一般情況下拖罩尺寸為寬25~60mm、長40~100mm。這種保護罩保護的措施對于大口徑錯管的焊接保護是適合的、有效的,但對于小口徑錯管的焊接,采用這種保護方法效果并不是很好,往往拖罩不能完全使焊縫和熱影響區的溫度控制在200C以下,焊縫和熱影響區的顏色會呈藍色,屬氧化(圖1)。

另外,還有部分企業采用的是在真空箱中焊接小直徑的錯管,在實際操作過程中發現在真空箱內進行管子焊接,質量也不盡如人意。由于真空箱內部的溫度下降得比較緩慢,在焊縫表面會呈現黃色或淡黃色,也沒有達到理想的銀白色。

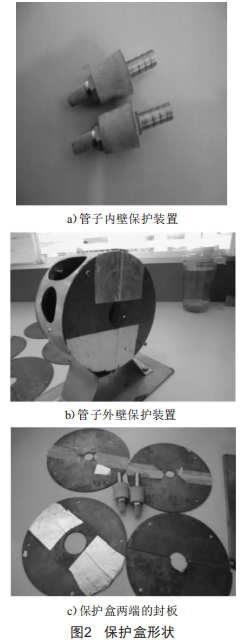

為了提高小直徑錯管的焊接質量,我們總結了多年的經驗,研發出另外一種保護措施"盒內保護",也就是在保護盒內進行焊接的方法。保護盒形狀及管子內壁保護裝置如圖2所示。

3保護盒的制作

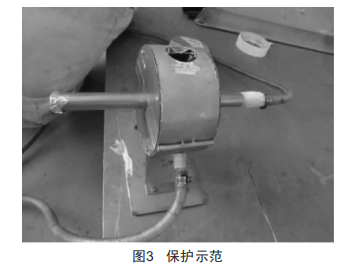

保護盒需采用紫銅薄板制作,厚度為1.5~2.0mm,其原因是銅相比其他材料,例如不銹鋼,其散熱性能更好。根據錯管直管徑的不同,兩端采用不同孔徑的封板,用較接與主體連接。主體采用圓筒的型式,圓筒由上下兩半組成,用較接連接。圓筒上開有兩個孔,其中一個為視窗孔,另一個為焊槍孔,內部安裝小8mm紫銅細管,通水加速盒內冷卻。焊接時保護盒內的溫度過高,如果只是通過氬氣保護是不夠的,所以內部加了通水的細管。圓筒的上端開有出氣孔,下端有進氣孔,使筒內充滿流動的氬氣,焊接時將所需要焊接的管子從保護盒的一端放入盒內,固定好后,開始充氬氣。待保護盒內部的空氣排出后進行焊接。保護盒可以做成固定的,也可以做成隨著焊接方向旋轉的,大部分采用保護盒用底座固定的設計,焊接時一人旋轉管子,一人焊接。錯管在保護盒里的示范如圖3所示。

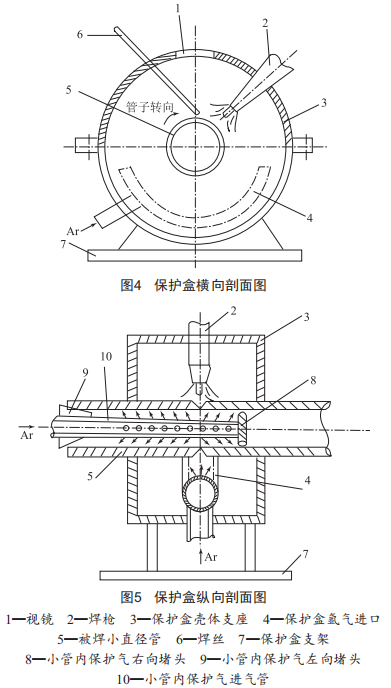

保護盒橫向剖面圖如圖4所示。

保護盒縱向剖面圖如圖5所示。

4焊前準備

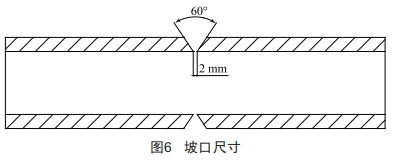

錯表面覆蓋著一層致密的氧化膜,焊前必須進行清理。通常采用機械法對管進行坡口加工。焊前在管子坡口兩側各25mm內用不銹鋼拋輪或合金磨頭打磨去除表面的氧化膜,然后用無紡布蘸丙酮清洗,焊接處不能留有棉紗之類物質。通常對壁厚小于2mm的管子不開坡口,采用1形直接自熔焊接:壁厚大于2mm,開V型坡口,坡口尺寸如圖6所示。

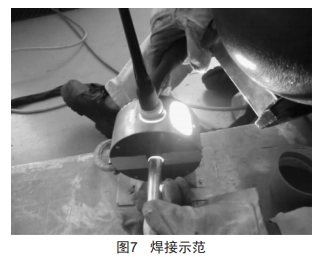

焊接時,先對管內和保護盒進行充氬(氬氣含量99.999%)。預充2min后,開始焊接(圖7)。

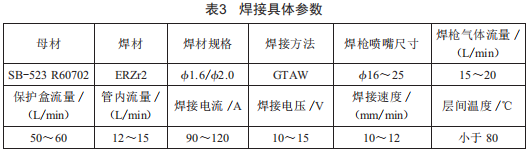

焊接采用GTAw法,焊接材料為ERZr2,小1.6或小2.0。具體參數如表3所示。

管子點焊也需放在保護盒內進行,點焊后開始焊接。從表3中可以看到焊槍的氣體流量較小,主要原因是如果焊槍中氣體流量過大會與保護盒內氣體產生紊流,使焊縫區域氣體不穩定,起不到保護作用。加上保護盒內已充滿氬氣,故焊槍氣流量可以減小。焊接時,焊絲端頭一直要保持在保護盒內進行送進,不允許將焊絲端頭移出保護盒,否則要將氧化的部分剪去。焊接錯管時,采用熔孔焊。因為錯在液態時表面張力要比碳鋼、不銹鋼大,因此當出現熔孔時再填加焊絲,同時鎢極盡可能靠近焊縫根部,這樣才能保證根部焊透,有效防止未焊透產生。第一層焊接結束后,待管子在保護盒內冷卻至80℃以下時,方可焊接第二層。全部焊接完成后,待管子冷卻至200℃以下方能移出保護盒。

5結論

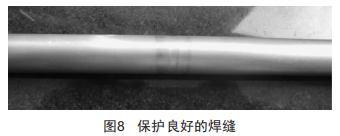

錯管在保護盒內焊接,既保證了焊縫內部質量(RT檢測,合格率在98%以上),同時還保證了焊縫的耐蝕性,焊縫表面呈銀白色,得到了良好的焊縫(圖8)。

錯材價格比較昂貴,焊好每一條焊縫都比較重要,做好焊接時的保護就是給企業節約了成本。所以,小口徑的錯管在保護盒內焊接的方法是值得推廣和應用的。
