引言

五面體加工中心作為機械生產的加工母機 ,本身的質量就會影響到加工后零件的精度 。 目前我國生產的五面體加工中心和世界上一流的五面體加工中心還有不小的差距 ,主要表現在材質、尺寸和外表質量 。針對此現實情況 ,筆者通過控制材質、鑄造工藝、砂型幾個方面來達到制作優質五面體加工中心硬軌床身的目的。

1 材質

(1)目前比較優秀的機床制造商都采用HT300及以上的材質 ,而對于HT300的生產 ,大多數鑄造廠都是以抗拉試棒能夠滿足300 N/mm2為標準 ,而實際使用時的五面體加工中心需要的材質除了要求高強度以外 ,也需要高硬度、低應力來抵抗高速切削時10 000~30 000 r/min的速度帶來的破壞力和高速滑動時的摩擦力 ,所以我們?cè)诳紤]強度后 ,還應該考慮高硬度和低應力。

要解決這個問題 ,必須從材料的顯微組織著手 ,要做到強度和硬度高 ,材料就必須具備珠光體基體組織 。以筆者從事機床鑄造三十幾年的經驗來看 , 珠光體含量必須在95%以上 ,肖 氏硬度必須在HS31即HB200以上 。另外 , 石墨組織應為A 型石墨,石長控制在18 mm(100倍顯微鏡)以下 ,針對以上基體組織和石墨形狀再確定材質元素的組成和熔煉方法。

(2)元素的確定 ,如表1所示。

(3)沖天爐參數的選擇: 以高碳當量的理念做高強度、低應力的鑄件 ,我們是以沖天爐作為工具來熔煉鐵水的。沖天爐為兩臺7 t熔化率的熱風沖天爐 ,是在原有的5 t冷風沖天爐上進行改進的。沖天爐風口為大排距大風口形式 ,二排風口排距為900 ,每排8只風口:上排風口直徑小45 ,傾斜度59: 下排風口直徑小48 ,傾斜度39 。鼓風機為75 kw的羅茨鼓風機 ,焦炭選用鎮江焦化廠生產的固定碳大于90%的優質焦炭 ,焦炭塊度大小160~200 mm。

(4)爐料的選擇和配比:

1)生鐵:選用球墨鑄造用生鐵 ,避免微量元素的存在。

2)廢鋼:選用船用鋼板料 ,不銹鋼板厚度6~20 mm ,大小300 mm以下。

3)廢舊生鐵: 選用機械的 舊生鐵 , 有比較好的組織遺傳性。

4)回爐鐵:本廠回爐的澆冒口、披縫廢鑄件等。

5)錳鐵:高碳65%錳鐵 。

6)硅鐵:大于72%的硅鐵 。

7)銅:整塊電解銅自行切成50 mm×50 mm塊度。8)爐料配比:批料550 kg ,批焦53kg。

新生鐵140 kg(25%) ,廢鋼250 kg(45%) ,廢舊生鐵100 kg ,回爐件60 kg ,配料錳為0.608 , 去除燒損每批需加入6.5 kg錳 ,配料硅為0.886 ,去除燒損每批需要加入6 kg硅 ,配料碳為2.20 ,依靠熱風沖天爐自身的增碳。

(5)嚴格按照沖天爐操作工藝進行操作。

1)控制好風量大小 ,觀察開風后的風眼鐵液情況和過橋的下鐵時間。

2)控制好爐膛尺寸(風眼大小、傾斜角度及爐膛各部位的尺寸) 。

3)控制好前后爐烘烤干燥。

4)開爐過程中嚴密注意渣的情況(顏色、黏稠度) ,每小時放一次爐渣。

5)嚴密注意前爐蓋上觀察孔爐火的顏色 ,如顏色有變化 ,及時調整焦炭量的投放,正常情況下1 h補半車焦炭(大約30 kg) 。

6)加料要保持在加料平臺上方 ,不能過低。

7)根據實際出鐵的情況投放孕育劑 ,孕育劑分二次投放 ,第一次為在出鐵槽隨流倒入硅粒、硅鋇和其他孕育劑 , 目 的是促進A型石墨、共晶團和珠光體的形成:再在澆注前第二次倒入孕育劑 ,第二次孕育是為了阻礙石墨化的衰退 ,保證A型石墨的形成和石墨不會粗大造成元素的偏析 。

8)出鐵溫度在包子內進行測量 ,測量溫度大

于1 430 ℃ , 即經過鐵水槽隨流孕育后 ,包子內的鐵液溫度保持在1 430 ℃以上 ,等溫度降至1 400 ℃ 再進到第二次孕育 ,然后澆注。

9)爐前控制 , 除了孕育以外 ,要以現場的碳硅分析儀作為參考并結合三角試片的白口現象 ,對鐵液加入的孕育劑作適當調整。

10)澆注時 ,包子要高于澆口杯一定高度 ,增加適當壓頭 ,讓型腔能夠盡快充滿鐵液 ,澆注過程中應保持澆口杯里始終存在液面 ,包子內的垃圾要撇清 。除渣劑撒在鐵液上能形成蓋子 , 既能保持溫度 ,又能吸收爐渣和氧化皮并及時點燃以利出氣,讓型腔形成負壓 ,使得鐵液順利進入。

2 鑄造工藝

(1)首先對產品零件進行技術條件及結構的工藝性分析 ,

如果認定產品設計上有不足和缺陷 ,及時和客戶進行聯系協商,然后開始工藝設計。

確定澆注位置和分型面 ,對五面體加工中心來說 ,有時不單單是一面有導軌和重要加工面 ,會有三面是導軌(五軸聯動的加工中心) , 日本松浦機械的床身底座就是這種類型 ,這就需要判斷哪個面是最主要、最容易發生問題的面 ,把這面放在底箱 ,依次類推 ,分型面按和側面相交盡量少的部位來做 ,還要有利于設計澆注系統。確定了澆注位置和分型面 ,我們就可以設計澆注系統和砂型。

(2)澆注系統: 即鑄型中引導鐵液進入型腔的通道 ,生產中常常因?yàn)闈沧⑾到y(tǒng)設計安排不當而造成鑄造缺陷。此外 ,澆注系統的好壞還影響造型后清理工作的繁簡、砂型的體積大小和工藝出品率的高低 。因此 ,正確設計澆注系統對提高生產效率、降低鑄件成本和保證鑄件品質極其重要。

設計的澆注系統要滿足以下原則:

1)控制好鐵液的流動速度和方向 ,使其能平穩地充滿鑄型,盡量避免鐵液絮流現象產生。

2)調節鑄件上各部分的溫度分布 , 能讓主要的加工面先凝固。

3)澆注系統應有除渣作用 ,能阻擋夾雜物進入鑄型型腔。

4)有一 定的補縮作用 ,一般是在內澆口凝固前補給部分的液態收縮。

5)保證鐵液以最短的距離、最合宜的時間充滿鑄型 ,并保證金屬液面在型腔內有合適的上升速度 , 以得到完好的鑄件外表。

6)在保證鑄件質量的前提下 ,澆注系統的設計要有利于減小冒口體積 , 結構應簡單緊湊 , 以利提高鑄型表面的利用率 ,也要方便工人操作和鑄件的清理。

7)澆注系統的面積、各澆注環節的比例要安排恰當。各段澆注系統的設計比例按照半封閉半開放的形式 , 即F橫 >F直 >F內, 內澆口的面積按照F內 = (cm2)來設計 ,G為鑄件澆注重量 ,μ為總流量的消耗系數 ,我們 目前五面體加工中心的鑄件一般取0.45 ,1為澆注時間 ,Hp為平均靜壓頭 ,基本上按合箱好工裝高度的一半加1m高度 。澆注時間1用1=s√3G6 來計算 ,s一般取2.8~3.0 , 當需要快澆時選2.5~2.7 ,6為平均壁厚。F橫 >F直 >F內 的比例一般為1.2:1. 1:1.0 ,下澆口分直澆口、橫 澆口 , 內澆口被砂型包圍的均用陶瓷澆道制作 , 內澆口除陶瓷澆道外盡量以扁平式澆口進入型腔。

8)在澆注系統中設立過濾網 ,根據鐵液的流向盡可能將過濾網設置在橫澆口截面或內澆口截面。

(3)砂型的設計:砂芯的數量及結構主要取決于鑄件的結構,但在做工藝時 ,如考慮得當 ,仍然有可能使砂芯易于制造 ,且使下芯作業方便。

1)外模砂型的設計 ,首先要和澆注系統相匹配 ,另外外模盡量少做砂芯并固定在型板上 ,不能起模的地方拆活動做活動塊 ,活動塊也不能做的 ,那就考慮做砂芯 ,這樣既可以保證產品外面的形狀尺寸精度 ,也能減少由于砂芯和外模芯頭形成的披縫 。 因?yàn)槭侨斯は滦?,有披縫間隙 ,所以砂芯和外模芯頭是沒有全部和外模一體的平整。下芯的精度是人為控制的 ,會因?yàn)槿说脑蚨l(fā)生變化。

2)對于產品內部砂芯的設計一般盡量減少砂芯的數量 ,但對于復雜砂芯或尺寸比較大容易發生變形的砂芯可考慮分塊制造 ,便于砂芯制作時的填砂揩砂 。選擇合適的砂芯形狀 ,使砂芯揩砂面寬廣 ,盡量用砂芯頭作揩砂面 ,盡量不在揩砂面上做活動塊。

(4)鑄造工藝的參數:

1)鑄造工藝收縮率: 由于產品牌號較高 , 收縮比較大 ,一般收縮率在1.2%~1.4%。

2)鑄造加工余量1 500~2 500 mm長度控制在下、側7 mm ,上8 mm , 1 500 mm以下長度控制在下、側5 mm ,上6~7 mm。

3)芯頭披縫1 500mm以上的1.5~2 mm , 1 000~1 500 mm的1.0~1.5 mm , 1 000 mm以下的1.0 mm。

4)起模斜度按照國家標準做 , 內部筋條做正負起模。

(5)模型的制作:模型制作的工藝和材料直接影響到產品的精度和表面質量。所以 ,首先模型的結構外模為固定型板式的 , 四周拆活動用燕尾榫作定位?；顒?dòng)塊的燕尾榫用硬木或電木制作 ,外模型板的底框用鋼結構焊接后再鋪木板 ,木板使用機器刨平后再鋪15 mm以上的優質多層夾板。砂型盒的結構為套斗式,外框用鋼結構或方鋼木材組裝而成 。為固定形狀、防止變形 ,再墊入30 mm以上的墊板作為砂芯形狀 ,砂芯外框形狀做成傾斜狀 ,斜度8° ,上大下小 ,便于脫模 。外模和砂芯盒所用的木料均為經過熱處理后的木料 ,并要進行油漆封底 ,避免因木料受潮后引起的模型變形和尺寸變動 。根據上述要求做出的模型 ,壽命達到500件以上 , 能夠保持產品精度和外表質量的穩定及前后一致性 ,保證了五面體機床廠加工時一 次性裝夾的連續性。

3 型砂

我們采用以吠喃樹脂為粘結劑的造型方法 , 原砂和粘結劑的使用及砂處理設備和混砂機的質量都決定了砂型的質量 ,決定了產品的外表質量和精度。

對于原砂 ,我們選擇了含si02量較高的福建海砂 ,si02含量大于97% ,砂粒形狀為接近圓形的多角形 ,選用的 目數為40~70目:吠喃樹脂選用花王化學的優質吠喃樹脂和粘結劑 ,吠喃樹脂加入量為外模0.82% , 坭芯0.88%: 固化劑用花王生產的A、B泵調節:砂處理設備采用無錫錫南鑄機生產的20 t砂處理設備:混砂機采用無錫錫南鑄機生產的20 t混砂機一 臺、10 t混砂機兩臺。

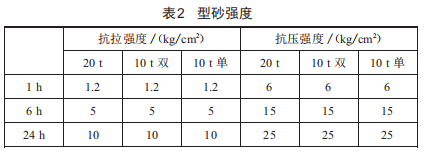

(1)型砂強度的確定 ,如表2所示。

(2)再生砂的技術標準:灼燒減量小于2.5% ,微粉含量小于0.2%。

4 工藝流程

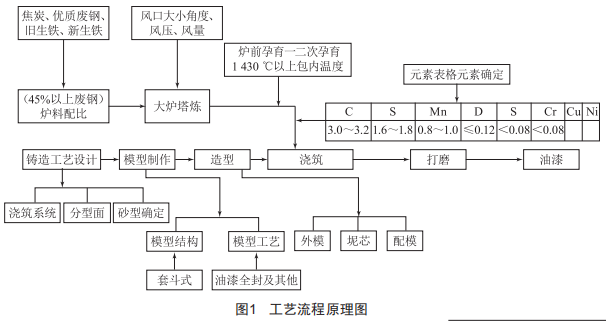

工藝流程原理如圖1所示。

5 結語

基于以上技術措施、工藝方法和技術標準 , 已生產出了大量?jī)?yōu)質五面體加工中心的大型鑄件 ,客戶多為日本的機床企業 ,如大限機械株式會社、津上機械株式會社、松浦機械株式會社、富士機械株式會社、OKK機械株式會社、富士機械株式會社 ,得到了客戶的高度肯定 , 并用這些技術申請了幾十項的發明專利。
