引言

為了更好地認識海洋、了解海洋,越來越多的船只安裝了氣象站,其中可以采集的傳感器有風速風向傳感器、氣溫傳感器、氣壓傳感器、相對濕度傳感器、長波輻射傳感器、短波輻射傳感器、皮溫傳感器、羅盤等?；诖?設計了基于數據采集控制器CR3000的船載氣象站軟件,利用CR3000的模擬端采集氣象參數,利用數字端口采集GPS的位置信息,同時把采集到的數據存儲到CR3000的外部存儲CF卡上?？紤]到船在走航過程中位置是不斷變化的,使用GPS模塊和羅盤消除船體本身的船速和船向,得到真實的風速和風向。

1軟件開發調試環境

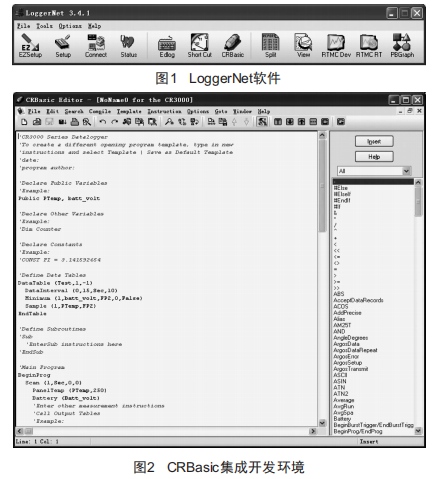

本軟件的源代碼在圖1所示LoggerNet軟件中的CRBaSic集成開發環境(圖2)中編寫和調試。

2軟件的內容和各部分的功能

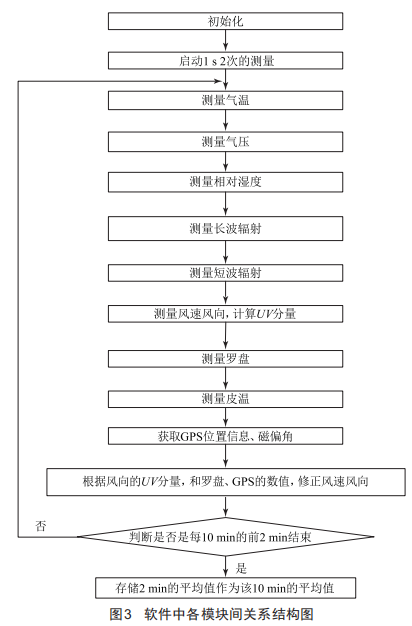

船載氣象站軟件分為1個主程序模塊和9個子程序模塊,各模塊結構關系如圖3所示。

2.1初始化

船載氣象站上的氣象傳感器有兩種輸出,第一種是電壓輸出,第二種是電阻輸出。例如,濕度傳感器輸出0~1V電壓,氣壓傳感器輸出0~2.5V電壓,風速風向傳感器輸出0~5V電壓,降雨量傳感器輸出0~5V電壓,短波輻射輸出二0.1~10mV電壓,長波輻射輸出二1~1mV電壓:氣溫傳感器是Pt100鉑電阻,長波輻射有兩個熱敏電阻。因此,對于電壓模擬量,需用轉換公式把它變換為物理量:對于鉑電阻,CR3000可以通過外部的搭橋工作,經測量后直接轉換為溫度值。所以,在初始化階段首先要初始化公式參數和半橋、全橋的測量參數。

2.2測量階段

根據CRBaSic中的函數以及轉換公式,開始順序測量氣溫、氣壓、相對濕度、長波輻射、短波輻射、風速風向、羅盤、皮溫,獲取GPS數據,然后根據算法修正風速風向的值。

每秒測量一次的數據自動保存,并且每次均判斷是否是整點時刻,如果是的話,則自動計算小時平均數據并保存。

其中GPS的數據格式如下:

SGPRMC,<1>,<2>,<3>,<4>,<5>,<6>,<7>,<8>,<9>,<10>,<11>,<12>*hh

軟件判斷<2>是否為"A",如果是的話,則按照逗號分隔原則,提取<1>,<3>,<4>,<5>,<6>,<7>,<8>,<9>,<10>,<11>,同時把地面速率的單位由節變?yōu)閗m/h。

2.3修正算法

算法思路是將測得參數經過正交分解到東風和北風,再經過合成計算出實際的風速和風向。

軟件中測得的原始數據使用的是地磁坐標系和地理坐標系,計算過程中和最終結果均為地理坐標系輸出。

詳細計算方法如下:

GPS輸出:對地航向1(地理坐標系)、對地航向2(地磁坐標系)、對地航速、磁偏角:

風速風向傳感器:對船風速、對船風向:

電子羅盤輸出:對船風向(地磁坐標系)。

實際風速(東)=對船風速×Sin(對船風向一磁偏角)-對地航速xSin(對地航向2)

實際風速(北)=對船風速xcoS(對船風向-磁偏角)-對地航速×coS(對地航向2)

磁偏角補償方法:對目標方位做磁補償是向西減磁偏角或向東加磁偏角。

實際風速=Sqr(實際風速(東)2＋實際風速(北)2)實際風向=arctan(實際風速(東)/實際風速(北))

3軟件使用流程

第一步,首先給CR3000供電,通過串口建立PC和CR3000的連接,打開LoggerNet軟件。

第二步,單擊Setup按鈕進入Setup界面,它是用來設置計算機與數據采集器通信的頁面。單擊A44Root按鈕在逐次彈出的菜單中分別選擇ComPort一PakBuSPort一CR3000一C1oSe,這樣就完成了CR3000數據采集器與計算機使用串口線通信的設備添加工作。

第三步,點擊左邊列表中的ComPort,在右側出現Har4ware標簽頁,在此頁中需對ComPortConnection項進行設置,在下拉菜單中選擇現在所使用的串口,其他項保留默認設置。

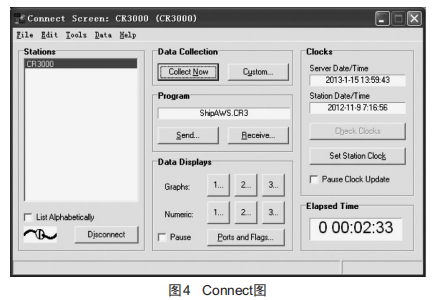

第四步,在完成設置以后關閉Setup,回到LoggerNet主界面,單擊Connect按鈕進行連接,出現圖4。

第五步,在第一次使用數據采集器或要對數據采集器中的程序進行更新時,需要向數據采集器中導入測量程序,單擊Sen4按鈕在打開的文件選擇對話框中選擇要發送的程序,進行發送。如果數據采集器中還有有用的數據沒有收集,需點擊取消彈出的提示,先將數據收回到計算機,如果數據已經確認保存,則點擊確定來發送程序到數據采集器。

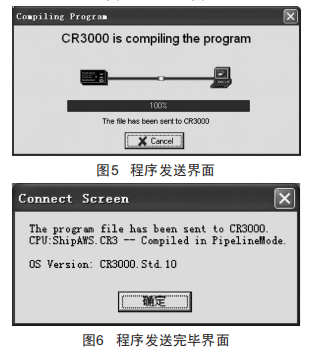

發送過程如圖5所示,發送完畢顯示如圖6所示。

第六步,等程序運行一段時間以后,就會在數據表格中存儲數據,這時點擊Co11ectNow按鈕來收集數據。

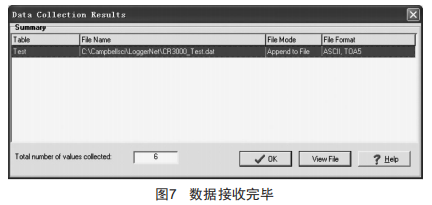

Fi1eName(數據文件的存儲路徑和名稱)、Fi1eMo4e(數據文件的存儲方式)、Fi1eFormat(數據文件格式),如圖7所示。

4結語

基于數據采集器CR3000,編寫船載氣象站軟件,特別是使用羅盤和GPS參數,來消除船體對真實風速風向的影響,應用到實際的船載氣象站中,取得了較好的效果。
