引言

本文論述的高大空間主要指一般民用建筑中高度大于5m、體積大于1萬m3的空間,主要包括影劇院、音樂廳、大會堂、體育館、展覽館、候機廳、商業中庭、酒店大堂及宴會廳等。隨著我國社會日益增長的美好生活需要和不平衡不充分的發展之間的矛盾的變化,民眾對高大空間提出了健康、美學、舒適、環保、節能等創新要求。同時,隨著EPC工程管理體系的大規模項目運用,伴隨著咨詢顧問公司的專業化、內裝美學造型的二次深化,必然產生工程中相關專業的二次深化設計要求。

1高大空間空調特點

(1)高度都在10m以上,容易形成溫度梯度。對建筑空調區域采用分層空調系統化設計,一般僅對室內下部空間進行空調設計。有些方案要考慮可行性,比如商業中庭到了頂層層面依然是一些餐飲等商鋪,部分排熱方案無法實施。

(2)外墻面積與地面面積比大,外界面對室內自然對流影響大,冬季四壁有下降冷氣流。根據ADPI(空氣分布特性指標)配置合適氣流組織和采用不同的有效的空氣分布器完善。

1)氣流組織的選擇要注意不同負荷率對空調送回風方式的選擇。

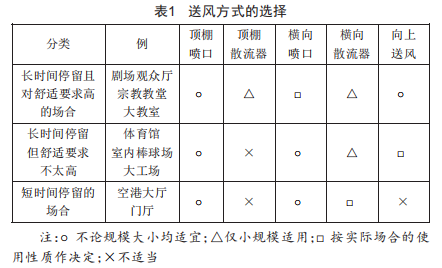

2)空氣分布器的選擇(根據日本井上宇市教授分析送風方式)如表1所示。

(3)室內人均體積大,可采用較小換氣次數,一般控制不大于6次/h。根據不同的建筑特性、人數情況而定,不能一味根據經驗值上限去計算,比如日本東京都體育館換氣次數僅有1.2次/h,而大阪府立體體育館則達到了4.5次/h。

(4)造型和使用功能多樣化:美學考慮導致建筑單體外形不規則化,單體的功能區域劃分更加細化。根據多功能、多分區,通過不同區域、不同時間段控制相應的溫濕度設計要求。根據存在的溫度不同特性,采用多臺空調箱或系統支路上設置溫控以控制送風溫度。

2高大空間空調設計節能措施

(1)負荷指標很多按照概算指標進行計算,數據或大或小,比如北京中國劇院冷負荷指標為180w/m2,而福州人民劇場冷負荷指標為389w/m2。故應針對具體項目進行詳細計算,尤其是分層空調負荷,其含有兩個負荷:一是空調區域本身的負荷,二是高大空間中上下區域溫差產生的對流熱和輻射熱轉移部分的負荷。有條件的可進行模型實驗及數值模擬。

(2)室內設計溫度提高,通過加大室內回旋氣流補償舒適度要求。

(3)應考慮節能減排要求,因地制宜利用區域優勢選取冷熱源。比如,夜間削峰填谷電價采用冰蓄冷系統供冷,電廠廢蒸汽熱媒換熱作為供熱熱源,直燃吸收式冷熱水機組作為冷熱源,充分利用北方冬季集中供熱的有利條件等。為減少冷熱負荷消耗,可適當利用熱對流,通過熱壓作用強化自然通風效果:敢于創新利用新能源,包括土壤、雨水和太陽能的利用,比如太陽能供熱系統獲得熱水經過輔助加熱后就可以作為吸收式制冷機的熱源而提供冷量。

(4)對大空間大送排風要求的可設置轉輪全熱交換機組(空氣流入轉輪前應經過濾處理,以免污染轉輪),可使新風從總負荷組成中下降10%左右。

(5)對新風量的控制:根據實時人的多少,可通過回風系統中設置二氧化碳濃度傳感器來控制引入新風量:加強空氣循環過濾能力,可使新風量降低,從而節約負荷(比如美國喬治亞體育館通過設置靜電過濾器,新風量由25m3/人·h減少到8.5m3/人·h)。

(6)高大挑空玻璃和雙膜結構高位設置可自動啟動的遮陽措施,減少負荷負擔。

3高大空間二次深化設計的必要性應用

高大空間的二次深化設計指在業主或各專業設計顧問提供的條件圖或原理圖的基礎上,結合二次建筑環境(內飾及家具、設備等)的變化以及內裝設計要求,配合施工現場實際情況,對系統進行優化、補充和完善。高大空間的深化設計的依據除了各專業提供的圖紙、國家規范及顧問和管理公司要求外,大量的計算復核必不可少。只有在深入分析這些要求的基礎上,才能更好地進行二次深化設計,指導施工,保證滿足功能要求。以下結合筆者實施過的高大空間(商業中庭、酒店中庭等)項目經驗,淺談相關一次設計基礎上二次深化設計的必要性應用。

3.1負荷二次參數計算復核

(1)根據二次內裝建筑環境的變化,對負荷進行計算復核,為最終采購選型合適設備提供可靠依據。

(2)由于二次建筑環境的變化以及針對施工指導進行的BIM設計及綜合管線設計,路由的實際布置會不同于原設計,故對水泵和風機的機外余壓需進行實際計算,保證設備選型采購無誤。例:湖南湘潭中心項目原設計對水泵和風機設備尤其是空調箱的機外余壓均估算為600Pa,后續二次深化水力計算調整壓頭,為系統和功能達標提供了可靠依據。

3.2對建筑環境變化

較大區域進行二次空調系統優化設計含氣流組織的優化,空氣分布器類型、位置和數量的變化,對高大空間溫度梯度嚴重的熱空氣上部滯留的控制,聲學噪聲控制等,從而滿足不同區域的美學和舒適性需要。

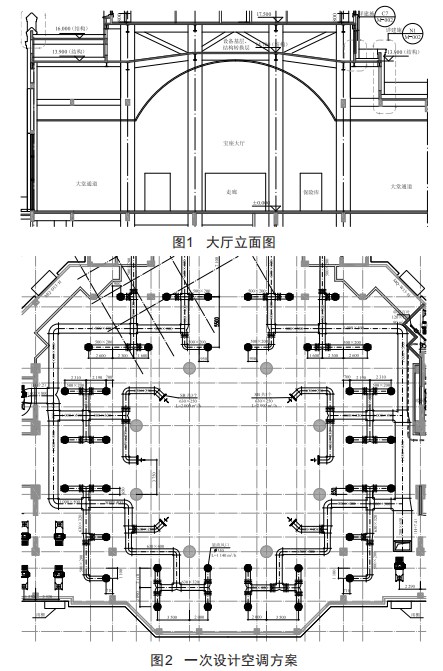

案例:鄭州冰雪城堡酒店項目,酒店宴會廳結構層高17.5m,設備結構轉換層空調為2.8m(含梁),內空間中間玻璃穹頂凈高13.9m,四周區域凈高8.35m。圖1為設計建筑環境立面,圖2一次設計空調方案考慮了暖通空調措施:冬季采用地暖滿足供暖要求,夏季采用定風量全空氣系統,氣流組織采用上送集中下側回,高位設置機械排煙。

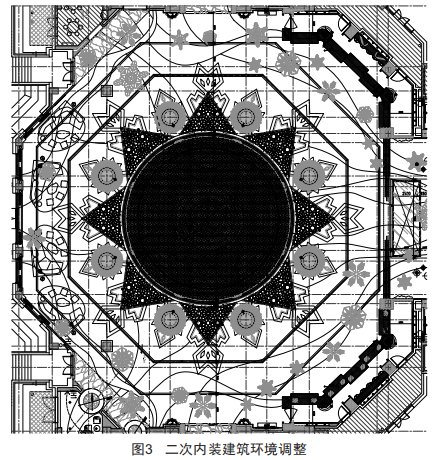

二次內裝及相關顧問公司跟進建筑環境變化(圖3),并與內裝及造型美學、噪聲、舒適性等要求配合,暖通空調系統二次設計調整如下:

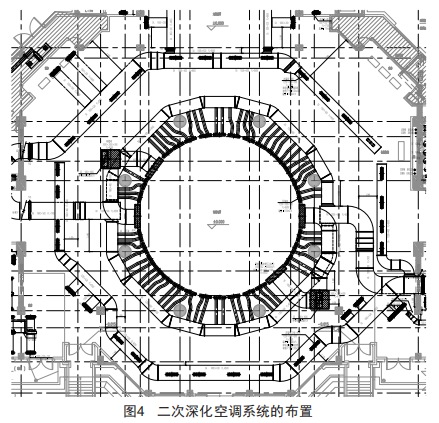

(1)對夏季空調氣流組織的調整:考慮原旋流噴口形式對天花整體線條造型影響較大,取消旋流風口,采用條形風口上送,為了滿足射流要求,采用妥思條形風口。同時,對回風系統進行調整,采用40%上回風,配合裝飾面立柱設置60%下部回風夾墻回風,避免了原方案的氣流短距離短路,從而滿足了舒適性要求,具體如圖4所示。

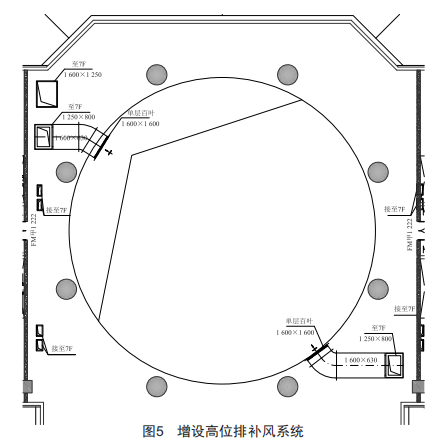

(2)玻璃穹頂高位區域溫度梯度嚴重的熱空氣上部滯留對負荷影響的控制:結合排煙系統將穹頂高位側邊排煙風機調整為雙速風機,小風量排風用于高位熱負荷的控制,以減小對室內負荷的影響,過渡季節可用于自然通風換氣,同時增設補風,如圖5所示。

(3)空調系統的噪聲控制:此項目宴會大廳、寶座大廳等高大空間一次設計對全空氣系統通常根據經驗增加ZP100型消聲器,一次設計階段設備采購無法確認,故未能對噪聲不同頻率進行噪聲量計算。由此在設計和選擇消聲設備時,根據相關噪聲特性,對各個頻率噪聲量進行計算,選擇負荷、頻段都滿足要求的)音設備,以達良好的效果。根據二次建筑環境的變化及聲學顧問提出的dB(A)控制標準進行計算,現對計算方法簡述如下:

空調通風系統噪聲為氣流噪聲、風機噪聲、自然衰減及噪聲的能量混合,需要對每個倍頻的中心頻率進行分別計算,得出相關頻率下噪聲后與要求的噪聲NR曲線比較得出消聲量。

式中,ΔL為選擇)音器的)音量:ΔL1為設備噪聲衰減剩余值:

ΔL2為房間計算允許噪聲值。

式中,ΔLe為由廠家技術資料查明的相應頻率下的設備噪聲值:As為風系統的局部(變徑、三通、閥門、風口等)氣流噪聲衰減:45為直管段的氣流噪聲衰減。

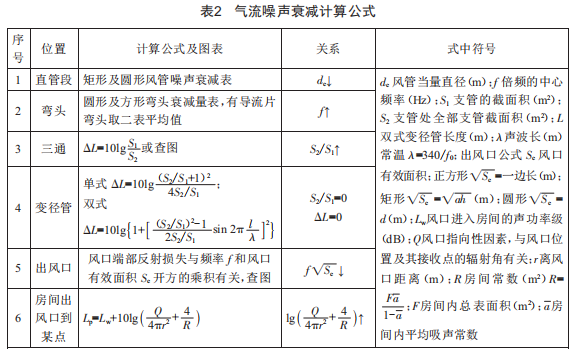

表2展示了如何計算氣流衰減。

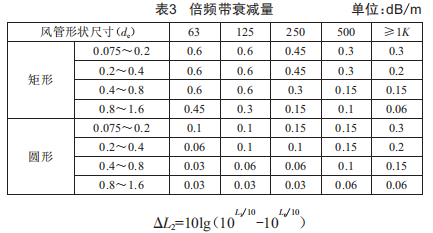

ΔΣ根據de(當量直徑)查表3。

式中,L3為允許噪聲級,根據NR曲線與A聲級關系表查出對應頻率下的噪聲值:L0為傳入房間氣流噪聲值,L0=系統最后點氣流噪聲-房間衰減量ALf。

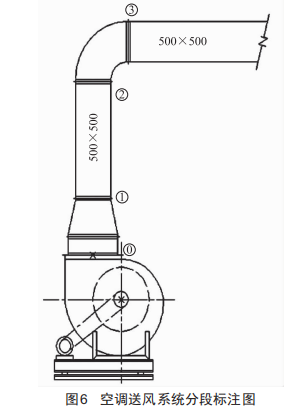

對系統的每一段進行標號,如圖6所示。

0一1段變徑管氣流噪聲L0-1=A+B1g⑦-3K,0一1段的自然衰減AL0-1=101g[(1+m)2/4m],其中m為變徑前后截面積比。

1一2段直管段氣流噪聲L1-2=LwC+501g⑦+101gs+K,其中K為倍程修正,如表4所示。

1一2管段自然衰減AL1-2可通過表3查得。

此時0一1段產生噪聲經過1一2段混合,則可計算出2點的混合量:

式中,0為風口指向性因素;r為風口與房間內某點距離;a為房間內平均吸聲系數;F為房間總面積。

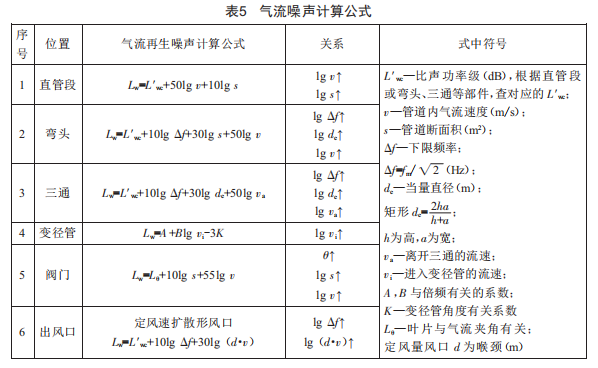

氣流噪聲計算公式如表5所示。

4結語

關于高大空間空調系統的設計很多還是建立在經驗基礎上的,人們期盼著能夠建設更多功能合理、質量上乘、環境舒適的公共活動空間,對于這些空間的環境設備也在健康、舒適、能源有效利用和地球環境保護等方面提出了要求,隨之而來的是二次深化設計的必要性應用,當前的空調系統如何適應這種需要,是現代大空間建筑的設計、運行、管理者們應重視的問題。
