引言

濕熱滅菌法是指用飽和蒸汽、過熱水或混合蒸汽一空氣進行滅菌的方法,其具有穿透力強、傳導快、滅菌能力強的特點,為熱力學滅菌中最有效及用途最廣的方法之一,故濕熱滅菌柜在制藥行業的用途十分廣泛,藥品、玻璃器械、培養基、無菌衣、輔料及其他遇高溫與濕熱不發生變化或損壞的物質,均可在濕熱滅菌柜進行滅菌。濕熱滅菌柜的部件包括滅菌腔體及夾套、密封門、管路系統(蒸汽管路、壓縮空氣管路、冷卻水管路)、儀表及控制系統、無菌過濾器、真空泵等。本文將以2010版GMP要求為基礎,結合國內外其他最新法規指南的要求,探討濕熱滅菌柜各部件的設計要點。

1新版GMP要求

《藥品生產質量管理規范》(GoodManufacturePractice,簡稱GMP)是藥品生產和質量管理的基本準則,要求企業從原料、人員、設施設備、生產過程、包裝運輸、質量控制等方面進行管理控制,避免污染和交叉污染。其中2010版GMP對制藥設備有如下要求:

第七十一條設備的設計、選型、安裝、改造和維護必須符合預定用途,應當盡可能降低產生污染、交叉污染、混淆和差錯的風險,便于操作、清潔、維護,以及必要時進行的消毒或滅菌。

第七十四條生產設備不得對藥品質量產生任何不利影響。與藥品直接接觸的生產設備表面應當平整、光潔、易清洗或消毒、耐腐蝕,不得與藥品發生化學反應、吸附藥品或向藥品中釋放物質。

第七十七條設備所用的潤滑劑、冷卻劑等不得對藥品或容器造成污染,應當盡可能使用食用級或級別相當?shù)臐?rùn)滑劑。

以上三條是新版GMP對制藥設備設計、材質、儀器儀表和潤滑劑的基本要求,也是濕熱滅菌柜類設備必須遵守的。

2010版GMP附錄1:無菌藥品對濕熱滅菌方法有如下要求:

第六十一條采用濕熱滅菌方法進行最終滅菌的,通常標準滅菌時間F0值應當大于8分鐘,流通蒸汽處理不屬于最終滅菌。

第七十條(一)在驗證和生產過程中,用于監測或記錄的溫度探頭與用于控制的溫度探頭應當分別設置,設置的位置應當通過驗證確定。每次滅菌均應記錄滅菌過程的時間一溫度曲線。

采用自控和監測系統的,應當經過驗證,保證符合關鍵工藝的要求。自控和監測系統應當能夠記錄系統以及工藝運行過程中出現的故障,并有操作人員監控。應當定期將獨立的溫度顯示器的讀數與滅菌過程中記錄獲得的圖譜進行對照。

(三)應當監測每種裝載方式所需升溫時間,且從所有被滅菌產品或物品達到設定的滅菌溫度后開始計算滅菌時間。

(四)應當有措施防止已滅菌產品或物品在冷卻過程中被污染。除非能證明生產過程中可剔除任何滲漏的產品或物品,任何與產品或物品相接觸的冷卻用介質(液體或氣體)應當經過滅菌或除菌處理。

第七十一條濕熱滅菌應當符合以下要求:

(一)濕熱滅菌工藝監測的參數應當包括滅菌時間、溫度或壓力。

腔室底部裝有排水口的滅菌柜,必要時應當測定并記錄該點在滅菌全過程中的溫度數據。滅菌工藝中包括抽真空操作的,應當定期對腔室作檢漏測試。

結合新版GMP對制藥設備和濕熱滅菌工藝的基本要求,以下簡要探討濕熱滅菌柜各部件的設計要點。

2設計要點

2.1材質要求

為了符合新版GMP"生產設備不得對藥品質量產生任何不利影響"的要求,同時考慮到與蒸汽接觸的材料應能耐受蒸汽以及冷凝物的侵蝕[3],并不會導致蒸汽質量的下降,滅菌柜腔體的材質通常選擇奧氏體不銹鋼[4],如316L或316Ti。316系列不銹鋼因添加了Mo元素,使其耐蝕性和高溫強度有了較大的提高,耐高溫可達到1200~1300℃,可在苛酷的條件下使用。滅菌柜夾套材料通常也是不銹鋼,如304、316或316L。如滅菌柜夾套使用工業蒸汽加熱,夾套也可采用碳素鋼。然而,若腔體使用不銹鋼而夾套使用碳素鋼,需考慮接觸部位的腐蝕問題。

2.2滅菌柜腔體及夾套

滅菌柜腔體通常設計成弧形內角的矩形容器或圓桶形結構,以便冷凝水排放。腔體板層應適當傾斜及開孔以最大限度減少冷凝水聚集。腔體排水口應當有一個擋板來保護整個排水管路或真空系統不被碎玻璃或其他碎片損壞。通常還應有一個蒸汽夾套來隔離腔體以改善溫度分布。但為避免過熱影響滅菌效果,夾套的蒸汽壓力和溫度通常比腔體的蒸汽壓力和溫度要低。同時為減少熱損失,提供更好的溫度分布及為操作人員提供保護,滅菌柜外表面應該是隔熱的。為了符合新版GMP要求,便于進行滅菌柜的驗證,滅菌柜腔體上應當預留有溫度測試口,便于插入熱電偶進行溫度分布測試。滅菌柜腔體和夾套還應參照壓力容器標準進行設計,如有相應安全減壓裝置。

2.3密封門

腔體門可設計成平移式或旋轉式。其中平移門沿著軌道滑動,可以使用氣體或電動機來驅動其開關,平移門應有安全裝置來保證當門開關過程中有障礙物時,門不會關閉。旋轉門沿一個軸旋轉,設計時應考慮現場是否有足夠的空間允許門旋轉打開。旋轉門可采用徑向臂或機械關閉擠壓密封圈實現關門。門密封圈是實現門密封的重要部件,可采用硅橡膠材質,硅橡膠具有極好的密封性能,防水不漏,可置高強溫下加熱,不變形,不產生有害物質。門密封圈應設計安裝在錐形槽中,在壓縮空氣或蒸汽作用下延伸膨脹實現滅菌柜門的密封。雖然驅動門密封圈的蒸汽或壓縮空氣不與產品接觸,然而腔體的這個區域還是可能會發生泄漏。如果泄漏發生,將導致滅菌柜的熱分布不均勻。因此為保證滅菌柜門的密封嚴密性,必須對門密封圈施加壓力高于腔室壓力。

2.4管路系統

管路通常采用優質不銹鋼材料,如304、304L、316或316L。與內室腔體相接的宜采用316L衛生級管路,其余管路可采用304不銹鋼。墊片作為管道的重要連接密封部件,有PTFE(聚四氟乙烯)、FKM(氟橡膠)和VM0(硅橡膠)等材質可選擇,用于蒸汽管路的墊片推薦使用PTFE、FKM。管路內表面光潔度必須滿足工藝和相關法規要求,根據ASMEBPE一2016[5]要求,管路內表面的光潔度在0.6μm(25μin)以?xún)?nèi)。若客戶對管路光潔度有不同的要求,可參考ASMEBPE一2016的要求進行處理。同時,管道的尺寸應能提供足夠的流量,以滿足工藝需求。為了安全以及減少熱損失及冷凝水形成,當蒸汽和水的管道溫度高于60℃,應進行保溫隔熱處理,保溫材料應當無石棉、無氯、無脫落。管路還應設計有一定的坡度以利于污水和冷凝水排放。根據ASMEBPE一2016,管道排凈推薦使用重力自排,其坡度要求不應低于GSD2(相當于1%)。管路的死角應當最少,如果滅菌工藝需要使用注射用水,死角管路應當允許吹掃。閥門也應滿足工藝需求,例如,蒸汽管路選用氣動不銹鋼角座閥,其他管路選用衛生級隔膜閥。如果滅菌柜蒸汽進口壓力超出滅菌柜的建議值,應當考慮使用蒸汽調節閥或減壓閥調節蒸汽壓力。為了快速排除腔體中大量空氣和冷凝水,應選用一個合適的恒溫式疏水閥。

2.5無菌空氣過濾器

為保證冷卻干燥過程中滅菌物品不被空氣二次污染,滅菌柜的呼吸器應采用0.22μm除菌過濾器。過濾器外殼可選用不銹鋼或一次性的,可以在線滅菌,并有進行在線完整性測試的接口。過濾器與滅菌室之間應裝有止回閥,以避免蒸汽進入過濾器。

2.6儀表和控制系統

2.6.1控制面板、儀表、傳感器

本地控制面板應包括開始/停止按鈕、門控制按鈕、腔室/夾套壓力/溫度顯示儀表、滅菌詳細數據的本地打印機、滅菌圖表的本地打印機、聲光報警顯示器、本地人機界面。

滅菌柜的儀表和按鈕應設計安裝在操作者易于觀察和操作的地方,儀表上的讀數應易于被正常視力人員在最小照度(215±15)lx下距1m左右遠的地方讀出。

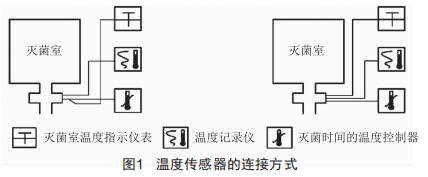

為符合新版GMP要求"在驗證和生產過程中,用于監測或記錄的溫度探頭與用于控制的溫度探頭應當分別設置,設置的位置應當通過驗證確定",滅菌柜應包括兩種溫度傳感器并分別設置:溫度記錄傳感器、溫度控制傳感器。這些傳感器與滅菌柜的連接如圖1所示。

溫度傳感器應采用精度至少為±1%的鉑電阻或熱電偶,當一個移動式溫度傳感器及其接線放置于滅菌室內,它在設計上應能抗高溫并采用壓力、真空和蒸汽密封措施。

2.6.2控制系統

控制系統應設計實現以下功能:(1)選擇并啟動不同種類的滅菌程序(如織物程序、器械程序、液體程序、BD、保壓測試等);(2)滅菌程序編程功能;(3)維護功能;(4)滅菌程序狀態和報警掃描;(5)遇到特定報警時自動停止以達到安全狀態;(6)本地顯示報警和確認。

以下關鍵數據要被控制并記錄:滅菌日期、滅菌時間、批號、滅菌程序、溫度、壓力、滅菌循環階段、滅菌持續時間、報警等。

控制系統的設計還應符合GMP最新附件1:計算機化系統的要求,如:密碼控制和權限等級、數據審計跟蹤功能、數據備份與恢復功能。

若采用電子數據和電子簽名的還應符合21CFRpart11的要求。

3結語

本文以2010版GMP要求為基礎,結合國內外其他最新法規指南的要求對濕熱滅菌柜的材質、腔體及夾套、密封門、管路系統、空氣過濾器和儀表控制系統的設計要點進行了詳細分析,用以幫助藥機企業更好地進行濕熱滅菌柜的設計,制藥企業在濕熱滅菌柜選型、滅菌柜URS開發時也可以參考以上要點。
