引言

礦井提升機是礦山企業的重要運輸設備,其主要功能是由提升容器將需要運輸?shù)牡V石、人員或設備運送到目的地,因此,在礦山生產過程中起著非常重要的作用。通常礦井提升機控制系統由驅動部分和控制部分組成,其中驅動部分工作機制為:電動機機組拖動機械卷揚裝置,變頻器或其他類型的提升控制系統驅動電動機機組:控制部分的工作機制為:提升機各組成部分由集散控制系統(DCS)統一協調控制,在完成基本過程控制之外,還能將智能儀表、智能傳動和馬達控制乃至生產管理、安全系統全部集成統一在一個操作和工程環境中。因此,礦井提升機要求配置具有高性能、高可靠性、高集成度的控制系統。

1ABB800xA系統及AC800M控制器介紹

1.1ABB800xA系統簡介

800xA系統是ABB公司推出的工業信息控制系統,其架構的核心是面向?qū)ο?0bject0riented)技術。由于采用了ABB獨特的Aspect0bject概念,可以使企業級的信息訪問、對象導航及訪問變得規范、簡單。

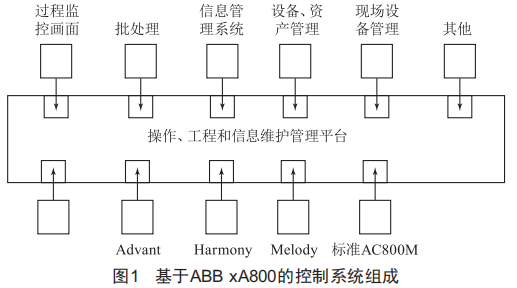

為了能夠給企業的管理人員、技術人員提供一個統一的信息平臺,800xA系統提供了一個基礎平臺(BasePlatform),將過程控制部分和生產控制管理相對劃分開來又有機地結合在一起。如圖1所示,中間部分就是基礎平臺,上方為生產控制管理部分,下方是過程控制部分,由基礎平臺為這兩個部分提供標準接口,進行數據交換。

1.2ABBAC800M控制器及其編程組態工具介紹

AC800M控制器為ABB最新推出的控制器系列,它包括從PM851到PM865等一系列處理器。AC800M控制器本身具備一對冗余的TCP/IP接口,可以使用MMs協議通過以太網和其他的控制設備以及800xA操作員站進行通信,還能通過2個串口采用Modbus協議、Point-Point協議進行通信。AC800M的編程組態工具為ControlBuilderM,簡稱CBM。它支持標準的梯形圖、功能塊語言、文本描述語言以及匯編語言編寫控制邏輯。

2提升控制系統功能設計及實現

2.1提升機運行速度曲線的實現

提升控制系統的主要任務之一就是控制提升電機按照設計給定的速度一位置曲線進行運轉,使提升容器先后經過加速段、勻速段和減速段,在完成了規定的提升距離后,精確地?？吭诰仓械哪骋晃恢谩榱藢?shí)現精確位置計算的功能,設計的提升機控制系統必須能夠根據連接在提升機滾筒主軸上的光電編碼器進行高精度的位置計算。其計算公式如下:

式中,s為提升機實際位置值:sp為兩連續編碼器脈沖對應的距離:AN為在基準位置時和當前位置時編碼器計數值之差(帶符號變量):s0為基準位置值。

編碼器計數按滾筒圓周分布,在已知編碼器旋轉一周所產生的脈沖數Np后,必須準確地知道纏繞在滾筒周圍的鋼絲繩中心線所圍繞圓周的直徑,才能夠根據公式(2)計算出兩編碼器脈沖對應的距離sp:

式中,D為鋼絲繩中心線圓周直徑:Np為已知編碼器旋轉一周的脈沖數。

但在公式(2)中,存在一個隨著系統運行而不斷變小的值D。這是因?yàn)?提升機使用的鋼絲繩是纏繞在滾筒之上的,在鋼絲繩和滾筒之間是起增加摩擦力作用的襯墊。這個襯墊會隨著系統的運行不斷磨損而越來越薄,導致鋼絲繩中心線構成的圓周直徑也在逐步變小。當襯墊磨損到一定程度時,會造成較大的位置計算誤差。為了解決上述問題,利用井筒中的2個停車位置開關進行滾筒直徑校正,因?yàn)閮赏＼囄恢弥g的距離可以通過實際測量得到,精確度很高。實際運行過程中,分別記錄下在2個停車位置時的編碼器計數值,根據公式(3)可以求出sp的實際校正值:

式中,sd為2個停車位置之間的距離:Abs為取絕對值運算:N王為2個停車位置時的編碼器計數值。

這樣,首先根據設計給定參數值設置初始sp值,然后根據實際運行情況校正該值,可以有效保證位置計算的精度。與此同時,還可以將sp'代入公式(2)中,反過來求出D值,作為判斷襯墊是否磨損嚴重的判斷依據。

在得到了提升機位置值之后,即可根據公式(4)進行速度控制曲線的計算:

式中,a為設計加/減速度值:s為提升機當前實際位置值:V2為提升機在該位置時的最大速度。

考慮到提升系統在進入行程終端時需要以較低的爬行速度進入停車軌道,以避免大的機械沖擊造成設備損壞,因此,距離停車位置還有1~5m時,將提升速度限制在0.5m/s以下。

由于停車前的瞬間速度很低,因此也能相對提高系統停車的位置精度,這在副井提升的情況下尤為重要。

2.2安全保護功能的設計實現

礦井對提升機控制系統在安全可靠性方面的要求尤為嚴格[5]。在保證電氣控制設備有很高可靠性的同時,控制系統在可能出現故障的關鍵環節還設置了多道保護,并實時檢測這些保護器件的動作及反饋信號。

首先,對于提升機運行狀態的監視,是提升機控制系統安全保護功能中的重中之重。在控制系統中,時刻對電機的運行速度、位置進行監視,將當前的位置值和速度值與系統設計的速度位置曲線進行比較,一旦發現提升機的實際運行速度超過了設計的速度值,立即發出急停命令,嚴格確保整個提升過程中提升速度處于安全監視范圍之下。同時,在井筒內若干位置布置了位置檢測開關,這些位置檢測開關分別對應著具體的位置值和相應的速度值。當提升機經過這些開關時,如果通過編碼器檢測發現實際的速度值和位置偏出了位置檢測開關對應的數值,控制系統也會判斷認為處于故障狀態,立即實施急停。

為了確定連接在提升機滾筒主軸的編碼器是否正常,在提升機上還分別安裝了另外兩個編碼器。這樣三個編碼器的位置和速度檢測值始終進行對比,一旦發現某一個編碼器檢測值與另外兩個編碼器檢測值的偏差超出了允許范圍,控制系統會立即認為進入故障狀態,實施急停保護動作。

3結語

主井設備能夠高效安全運行是其發揮作用的重要保障。800xA系統在礦井提升機的應用中,針對主井礦井提升機的具體工藝特點,設計了速度曲線、自校正、多種自診斷以及保護功能,在實際應用中起到了良好的效果。
