引言

供熱鍋爐房對補水硬度有嚴格要求,目前鍋外水處理工藝中,鈉離子交換法軟水設備應用廣泛。文獻[1]和文獻[2]都對鍋外水處理鈉離子交換方法進行了介紹,但對于供熱鍋爐房設計領域的工程人員來講,鍋爐房用水量的構成、用水量計算公式中各項要素之間的聯系、設備選型與理論計算之間的合理匹配,以及方案設計階段如何簡化用水量計算等問題的理解還是存在概念不清晰、過程不系統等難點,值得進行系統梳理和探討。

1用水量計算

1.1軟水器單個交換周期的耗水量構成

要知道軟水器單個交換周期的耗水量構成,只需要建立一個交換周期內鍋爐房的水量平衡方程。

(1)若不設置獨立反洗水箱,以整個鍋爐房為研究對象建立平衡方程如下:

平衡方程中等式右側前四項的計算結果為鍋爐房軟水需要量:最后一項包括三個組成部分,為軟水器自身耗水量。

(2)同樣不設置獨立反洗水箱,以軟水器為研究對象建立平衡方程如下:

式中,50為軟水器單個交換周期的總耗水量(m3):0c為單個交換器的軟水產量(m3/臺):0f為單個交換器的反洗耗水量(m3/臺):0b為單個交換器的再生耗水量(m3/臺):0z為單個交換器的正洗耗水量(m3/臺):n為同時工作的交換器臺數(臺)。

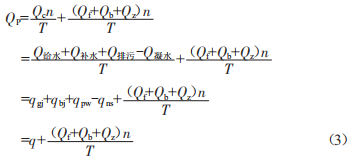

在式(2)中,等式兩邊同時除以再生周期7,即得到軟水器進水平均流量方程:

式中,g為鍋爐房需要的小時軟水量(m3/h):ggj為蒸汽鍋爐小時給水量(m3/h):gbj為熱水鍋爐一次網小時補水量(m3/h):gpw為鍋爐小時排污量(m3/h):gns為凝結水小時回收量(m3/h):其他符號同前。

式(3)中,可理解為因交換劑再生需要產生的折算小時用水量,之所以稱為"折算小時用水量",是從再生周期的定義角度出發的。

再生周期是從交換劑再生完全到下次失效的時間,也就是交換器從再生完全開始,連續輸出軟化水直到出水硬度指標達到0.03mmol/L所用的時間。從再生周期的定義可知,交換劑失效后的反洗、再生和正洗過程并不在再生周期內,對單個交換器而言,從再生完全到下次再生完全所用的時間應為:

式中,7s為再生完全至下次再生完全總時間:7為再生周期:7f為反洗時間:7b為再生時間:7z為正洗時間。

之所以在式(3)中,計算平均小時流流量時分母采用7值,而不是7s,一是在整個7s中,7一般在12~24h,即使小出力設備(不超10t/h)的7值最少也在6~8h,而一般情況下,反洗時間約15min,再生時間約30min,正洗時間約40min,三項之和共計1.42h,在7s中所占比例較小:二是軟水器主要功能是輸出軟化水,7是有效輸出時間,7f+7b+7z則為無效輸出時間,計算小時平均流量應以有效輸出時間為基準,而且反洗、再生和正洗用水量折算到7時間內,從工程應用的角度出發也是安全的。

1.2交換器再生周期的計算

下面以工程中采用較多的交換樹脂為例分析再生周期的計算。

一般產品樣本中會給出交換劑的填裝量C(kg),樹脂濕視密度p(g/mL)一般在0.6~0.85g/mL之間,則可計算出單臺交換器填充的交換樹脂體積:

式中,V為單臺交換器填充的樹脂體積(m3):1000為單位換算系數。

則單臺軟水器的產水量為:

式中,e為交換劑工作交換容量(mol/m3):H0為原水總硬度(mmol/L):Hc為軟水總硬度(mmol/L),一般取0.03mmol/L:其他符號同前。

若已知鍋爐房所需要的小時軟水量0,即可求得軟水器的連續工作時間或再生周期:

式中,所有符號同前。

1.3軟水器進水最大小時流量的確定

在工程設計中,一般離子交換器的設置不少于2臺,考慮一臺為再生備用,假設同時工作的交換器數量為n臺,在這種運行方式下,同一個再生周期內,n臺設備同時輸出軟化水,而備用再生設備則進行再生(反洗、再生和正洗)過程,因此軟水器進水最大小時流量為:

式中,ζmax為軟水器進水最大小時流量(m3/h):g1為軟化流度(m/h):gf為反洗流度(m/h):gb為再生流度(m/h):gz為正洗流度(m/h):F為樹脂罐截面積(m2):ζf為反洗小時流量(m3/h):ζb為再生小時流量(m3/h):ζz為正洗小時流量(m3/h):ζ為鍋爐房所需小時軟水流量(m3/h)。

1.4平衡方程中各項耗水量的計算

(1)軟水器的各項耗水量取決于三個要素:流速(m/h)、樹脂罐截面積(m2)和時間,詳見公式(9)~(11)。

式中,各項符號同前。

(2)鍋爐房軟水用水量的計算:由式(1)和式(3)可知,鍋爐房軟水用水量=蒸汽鍋爐小時給水量(含排污量)+熱水鍋爐一次網小時補水量-凝結水小時回收量,各項用水量計算參見文獻[1],不再贅述。

2工程實例分析

利用上述公式對某工程進行用水量計算、設備選型和相關分析。分析計算取軟水器反洗速度15m/h,反洗時間15min:再生速度3.5m/h,再生時間計算確定:正洗速度15m/h,正洗時間40min,鍋爐房所需小時軟水量6.86m3/h。

2.1選型計算

軟水器處理水量7~9.6m3/h,雙閥雙罐,交換器同時工作1臺,軟水器出力大于所需軟水流量6.86m3/h。

經計算:鍋爐房小時用水量19.59m3/h,平均小時用水量7.08m3/h:軟水器小時耗水量12.73m3/h,占比65%:軟水器平均小時耗水量0.22m3/h,占比3.1%:軟水器再生周期27.1h,超過規范規定合理范圍(12~24h)。

2.2優化選型

軟水器處理水量5~8m3/h,單閥雙罐,交換器同時工作1臺,鍋爐房選軟水器出力與所需軟水流量匹配。

經計算:鍋爐房小時用水量13.56m3/h,平均小時用水量7.02m3/h:軟水器小時耗水量6.7m3/h,占比49.4%:軟水器平均小時耗水量0.16m3/h,占比2.3%:軟水器再生周期19.4h,在規范規定合理范圍內。

根據2.1和2.2的計算結果可知:

(1)當軟水器放大一號時,最大小時用水量增大44.5%,再生周期增大39.7%,且超過規范規定的合理范圍,平均小時耗水量增大0.85%,軟水器小時耗水量在鍋爐房小時用水量中的占比增大32.7%。

(2)當軟水器出力與鍋爐房所需軟水量合理匹配時,軟水器小時耗水量占比約50%:再生周期在規范規定的合理范圍內:軟水器平均小時耗水量占比不超過4%,即使放大一號,占比也不超過5%。

平均小時耗水量增大幅度很小,幾乎可忽略。原因:一是軟水器平均小時耗水量的占比很小,優化前后分別為3.1%和2.3%:二是軟水器規格放大延長了再生周期,但耗水量也增大,而軟水器耗水量的變化對平均小時耗水量的影響稍大一些。

3結論

(1)通過建立鍋爐房用水量平衡方程,梳理和總結了鍋爐房用水量的計算方法。

(2)軟水器選型時增大規格會增大再生周期,提高供水的連續性,但會導致用水量、設備費用等指標的大幅增加,存在經濟性問題,實際選型時不應盲目放大。

(3)當軟水器選型合理時,軟水器小時耗水量約占鍋爐房最大小時用水量的50%,而軟水器平均小時耗水量約占鍋爐房平均小時水量的4%,在方案階段按5%~6%估算是安全的。
