引言

隨著智能電網向縱深發展,設備類型增多,繼而導致維護檢修所使用的手工具種類與數目變得繁多且復雜,因此工作人員將工具丟失或者丟在工作現場的情況時有發生,對電網的安全運行帶來了很大隱患。

同時,在電力檢修維護中,工器具管理員對工器具的管理,需要定期對工具箱進行清點,即親自打開工具箱并清點數目,還是采用的人工管理方法,費時費力,且常常容易出現錯誤。

本文根據以上不足,將智能物聯網技術引用到工器具管理的應用中,設計了一種智能聯網工具箱,能實現智能實時盤點,及時發現工器具的現場遺留情況,既保證了工器具的管理到位,又省心省力地確保了現場的工具不遺漏。

1智能聯網工具箱原理結構與模塊功能

本文設計了一種智能聯網工具箱,結構如圖1所示,其主要由主控制器、wiFi模塊、藍牙模塊、聲光報警器、顯示屏、UHF讀卡器、UHF天線切換裝置、UHF天線、鋰電池、充電模塊組成。主控制器(1)通過串口與wiFi模塊(11)、藍牙模塊(12)、顯示屏(14)、UHF讀卡器(2)連接:主控制器(1)通過Io輸出口與聲光報警器(13)連接:鋰電池(21)和充電模塊(22)通過紅黑并線與主控制器(1)連接:UHF讀卡器(2)和UHF天線切換裝置(3)通過同軸電纜連接:UHF天線切換裝置(3)和UHF天線1(4)、UHF天線2(5)、UHF天線3(6)通過同軸電纜連接。

工具箱工作時,移動端通過主控制器向讀寫器發出相關指令,讀寫器將指令以無線電波形式發射出去,當標簽處在天線識別區時,標簽天線接收到電磁波后感應出自身工作需要的能量,然后將內部存儲器數據傳輸給讀寫器。讀寫器感應到標簽返回的信息后,內部控制電路對電波進行解調,然后通過相應數據接口傳到移動端。

wiFi模塊、藍牙模塊用來進行無線通信,主要是連接移動終端APP,方便遠程移動終端控制工具箱,對讀卡器發送巡檢指令。

智能聯網工具箱中的每個工具均設有唯一識別信息的UHF標簽,智能聯網工具箱內置有UHF讀卡器,UHF讀卡器通過UHF天線激活UHF標簽發出的UHF信號并收取該UHF信號,以讀取信號中的識別信息進行內部校對并通過藍牙模塊發送給移動終端APP。

天線切換裝置用于輪詢UHF天線1、UHF天線2和UHF天線3三個不同位置讀取回來的UHF信號信息并進行校對,防止因?yàn)闃?biāo)簽阻擋或者信號不佳導致漏讀。UHF讀卡器用來讀取UHF天線切換裝置的信號并傳送的給主控制器。

聲光報警器和顯示屏作為智能工具箱輸出結果的存放裝置,用于實時顯示工具箱的工作狀態。鋰電池同時與主控制器、wiFi模塊、藍牙模塊、UHF讀卡器、顯示屏進行PCB或者雙線連接,對其提供穩定的直流電源。主控制器根據讀卡器讀取的三個UHF天線得到的信息,全方位判斷工具箱里面工具的狀態,例如擺放正確或者遺失等。

移動端通過wiFi和藍牙對工具箱里面的工具進行實時管理,有效地解決了外帶工具箱導致的工具丟失、工具亂放、管理困難、維護復雜等問題。

2智能聯網工具箱工作過程

智能聯網工具箱是通過主控制器向讀卡器發送自檢和巡檢指令來完成工具管理工作的,發送指令可由移動終端通過主控制器下達。首先主控制器下達指令給UHF讀卡器,UHF讀卡器控制UHF天線切換裝置通過輪詢的方式讀取UHF天線1、UHF天線2、UHF天線3讀取的UHF標簽信息,并將信息發送給主控制器,主控制器將得到的信息與其內部預置的信息進行數據對比,判斷是否存在UHF標簽丟失或者UHF標簽多余的情況,如果出現UHF標簽丟失或者UHF標簽多余,主控制器將通過wiFi模塊和藍牙模塊把異常信息上傳到遠程服務器或者移動終端,并啟動聲光報警器報警,顯示屏進行異常提示。由于三個UHF天線是采用輪詢的方式,當UHF讀卡器接收到主控制器發過來的切換天線命令,UHF讀卡器通過UHF天線切換裝置選擇UHF天線,進行單一天線讀取操作,UHF讀卡器通過每個天線讀取回來的UHF標簽信息進行內部數據匯總,判定是否存在UHF標簽丟失或者UHF標簽多余,最后UHF天線切換裝置進行開啟或者關閉。三個UHF天線安裝在不同角度的位置,以防止對UHF標簽的漏讀[2]。

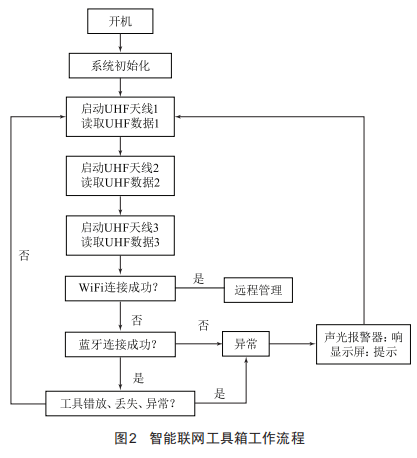

工作流程可以描述為:首先啟動系統一初始化硬件一(A)通過指令切換UHF天線1一讀取UHF標簽數據1一通過指令切換UHF天線2一讀取UHF標簽數據2一通過指令切換UHF天線3一讀取UHF標簽數據3一主控制器進行UHF標簽數據處理一判斷處于wiFi連接狀態一上傳標簽數據結果一判斷處于藍牙連接狀態一啟動工具箱防丟機制一上傳標簽數據結果一聲光報警器一顯示屏刷新一返回(A),如圖2所示。

3智能聯網工具箱應用效果驗證

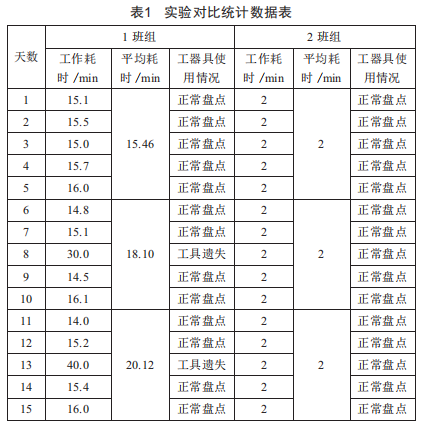

以電力系統內某兩個檢修班組(1班組和2班組)的實際應用為例,在進入到工作現場時,1班組使用傳統的人工管理方式,2班組使用智能聯網工具箱,以每次出工用時、現場工器具管理用時(工作完結后現場盤點)作為量化指標,對工具使用情況進行為期15天的實驗統計。假設每個人的工作類型相似,統計結果如表1所示。

從表1中可以看出,由于工作完成后要整理、核對工具并及時裝箱,兩個班組在做三種同樣的工作時,使用智能聯網工具箱的2班組明顯節省了工作時間,并且沒有出現任何工具丟失等異常情況。

4結語

綜上所述,本文根據傳統工具箱人工管理的不足,設計了一個基于RF1D技術的智能聯網工具箱,能夠?qū)崿F(xiàn)對箱內維修工具安全、準確、實時的自動識別和管理,具有友好的人機交互性和可擴展性,有效避免了傳統人力管理疏忽而帶來的安全隱患,通過新技術、新模式的應用,降低了生產成本,減輕了工作人員的工作負擔,提高了工作效率,夯實了安全生產的基礎。
