1制動閘片支座特點

制動閘片支座是轉向架上配裝的制動夾鉗單元的零件,每個制動夾鉗都裝有兩個制動閘片支座。

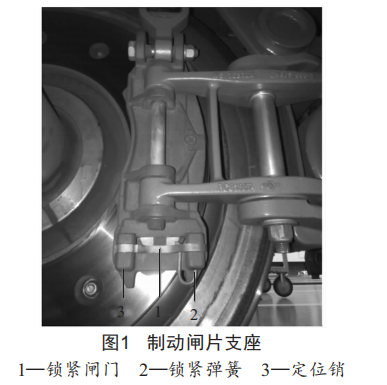

制動閘片支座有一個楔形滑槽以便插入閘片,閘片由鉚裝在閘片支座上的一個鎖緊閘門加以固定,用一個不銹鋼鎖緊彈簧保持閘門的位置,如圖1所示。貴陽1號線與廣州3號線固定閘片的方式一樣,均采用了制動閘片支座對閘片進行固定。

為了適應貴陽1號線長大坡道的要求,增強制動閘片支座整體的穩定性,保證制動閘片能貼合制動盤使列車獲得制動力,制動閘片支座采用鑄造工藝生產。

2鑄件孔生銹情況

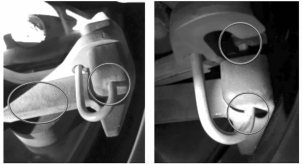

2018年5月,檢查發現貴陽1號線01018車制動閘片支座下部有生銹,制動閘片支座鑄件孔生銹,如圖2所示。拆下閘片進一步檢查,發現制動閘片支座鑄件孔只是外側生銹,內側未生銹,使用wD40清潔鎖緊彈簧上的銹跡,檢查鎖緊彈簧外觀正常,能正常鎖緊閘片。

圖2 鑄件孔生銹情況

經過對所有列車普查發現,制動閘片支座鑄件孔普遍存在生銹故障。

3鑄件孔生銹分析

01018車于2017年12月22日新車到段,2018年5月預驗收完成,該車未安排過上線運營。分析2016年10月至2018年5月新車到段共25列車,都是從南京使用汽車運送至貴陽,運輸時間約7天,運輸途中制動閘片支座未做防雨防護,分析生銹的可能原因?yàn)檫\(yùn)輸途中遇下雨導致有水滲入鑄件孔外側,而鑄件孔間隙小,水不易蒸發,因制動閘片支座為鑄鐵材質,一段時間后導致鑄件孔外側生銹。

4廣州3號線鎖緊彈簧斷裂故障

廣州3號線2016年10月發現一制動閘片支座鎖緊彈簧斷裂,導致制動閘片掉落正線。從圖3可以看出,斷裂處與鑄件表面平齊,試拆斷裂的鎖緊彈簧,斷裂部分已銹死在鑄件孔中,無法取出。

圖3 鎖緊彈簧斷裂情況

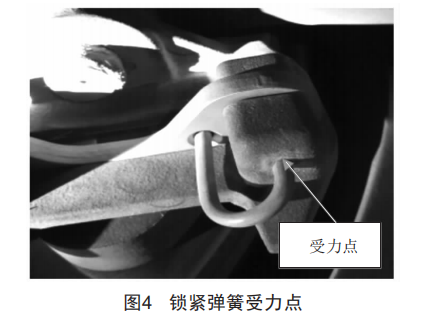

該車運營公里數已達144萬公里,在此期間的維護是對鎖緊彈簧進行外觀檢查。分析生銹的原因?yàn)橛兴疂B入鑄件孔,而廣州3號線制動閘片磨耗小、更換周期長,使得鎖緊彈簧保持在同一個位置幾年不變,隨著時間的增加銹蝕更加嚴重,導致鎖緊彈簧被銹死在鑄件中。又鎖緊彈簧受力點恰巧在剛好露出鑄件的邊緣,如圖4所示,鎖緊彈簧被銹死在鑄件中,使受力點承受了更大的力,導致列車運行一段時間后鎖緊彈簧斷裂。

為保證鎖緊彈簧功能,考慮減少列車扣停,廣州3號線根據自身實際情況制定了在車輛段檢修庫內使用專用工具拆卸下鎖緊彈簧,對制動閘片支座鑄件孔進行除銹并涂抹防銹油,更新鎖緊彈簧的措施,跟蹤所有車整改效果良好。

5整改措施

針對貴陽1號線列車制動閘片支座鑄件孔外側生銹故障,結合廣州3號線制動閘片支座鎖緊彈簧斷裂故障及整改經驗,從鑄鐵防銹措施出發,提出了以下兩種解決方案:

第一種方案為打開鎖緊彈簧,使其不施加力,使用wD40對鑄件孔清潔除銹,再對鑄件孔涂抹防銹油,保證鑄件孔不生銹。此方案整改只需在車輛段檢修庫進行,但工藝執行要求嚴格,須嚴格保證除銹干凈,防銹覆蓋鑄件孔。

為徹底消除鑄件孔生銹故障,可對制動閘片支座進行全面防銹處理,因此第二種方案是對制動閘片支座進行清潔、除銹,再進行表面磷化和防銹油浸泡處理,以保證制動閘片支座鑄件孔不生銹。此方案缺點是需要拆制動閘片支座,耗費人力、物力,整改成本較高。

6結語

本文通過對貴陽1號線制動閘片支座鑄件孔外側生銹情況進行分析,結合廣州3號線整改經驗,提出了解決問題的兩種措施,兩種方案各有優缺點,應根據實際情況選擇最優方案進行整改。貴陽1號線采用了第一種方案,已完成對所有列車鑄件孔除銹和防銹整改,整改后未發現鑄件孔生銹情況,跟蹤整改效果良好。

結合廣州3號線運營經驗,考慮到貴陽1號線運營線路中高架和地面站共有4座,因此還制定了日常檢查措施,繼續跟蹤鑄件孔生銹整改效果,同時在列車運行5年或60萬公里時開展大修維護(5年或60萬公里哪一項指標先到則執行哪一項)。鑄件孔大修維護措施將采用第二種方案,并同時更新鎖緊彈簧、鎖緊閘片和定位銷。
