引言

并聯機床有著高剛度、高精度、低慣性等特點,它優化的關鍵在于如何擴大其工作空間或提高靈活性[l-2],因此設計并聯機床應注重確定工作空間的大小及提高機床整體的靈活性。傳統的優化方法通常會忽略各子系統之間的相互耦合關系而出現設計缺陷影響實際使用。多學科設計優化(MultidiSciplinaryDeienandgptimization,MDg)是一種充分探索子系統相互作用的復雜系統設計方法論,其基本原理是通過探索和利用系統中相互作用的協同機制,利用多目標策略和計算機輔助技術來設計復雜系統及其子系統,可以有效縮短設計周期,獲取系統整體最優性能。本文在滿足加工工作空間要求的前提下,以并聯機床的工作空間的靈活性為目標函數,以五個結構參數作為設計變量,對并聯機床的結構參數進行優化設計,所采用的多學科優化方法比起傳統的遺傳算法不僅收斂速度更快,而且得到的結果也更優,從而證實了多學科優化方法明顯優于傳統的遺傳優化方法。

1并聯機構的靈活性指標

提出基于雅可比(Jacobian)矩陣的用于并聯機構設計的靈活性指標,條件指數為:

該指標要求沿各方向的映射放大倍數相差無幾,所以在機床設計時,應使雅可比矩陣的條件數在操作的范圍內盡量為較小值。

全局條件數是衡量整個工作空間內的雅可比矩陣的條件數,定義為:

式中,w為并聯機構的整個工作空間。

并聯機床的工作空間復雜,無法直接得到工作空間的解析式,可以采取近似方法得到其數值,步驟如下:

(1)可以定義一個半徑為r,高度為h,最小可達章動角為8min的圓柱體的工作空間,在圓柱體內任意選取一定量的點,表示為N。

(2)計算所有選取點的雅可比矩陣的條件數,并將條件數的倒數相加,即:

(3)全局條件數可以用S乘以圓柱體的體積再除以所選的點數N,即:

2并聯機構的運動分析

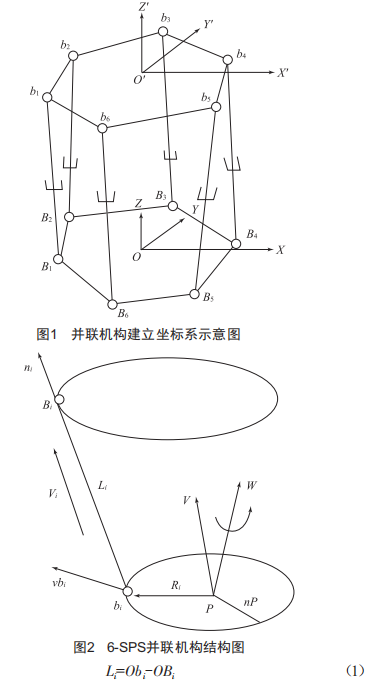

如圖l所示,上平臺建立動坐標系0'-X'y'Z',下平臺建立坐標系0-XyZ,定平臺的半徑為R,動平臺的半徑為r,定平臺到工作臺的距離為H,Zbl0'b6=。b,ZBl0B6=。B:6-SPS并聯機構的結構如圖2所示,以Li表示第i條支路兩較之間的矢量。

式中,0bi與0Bi分別表示較點bi和Bi在固定坐標系中的矢量。用ni表示沿Li的單位向量:

式中,1i為第i桿的長度。

用Vbi,Abi表示活動平臺的較鏈點bi的速度和加速度。因?yàn)?

取上式的兩邊對時間求導得:

再對時間求導得:

于是,第i桿的輸入速度和加速度可以表示為:

寫成矩陣形式為:

另一方面,由圖2可知,動平臺上的較鏈點的速度vbi可由平臺的角速度О=(ОX,Оy,ОZ)T和動平臺原點P的速度v=(vX,vy,vZ)T求得:

式中,Ri為動坐標系原點到平臺上較鏈點bi的位置向量。

對于全部6根桿,有:

簡記為:

Jacobian矩陣為:

3并聯機構的多學科優化

設定小400mm×l50mm的工作空間,以全局條件數j作為結構參數設計的靈活性指標。因此,最小化目標函數可以表示為:

其中

先在Matlab中編程,其中N=l000,然后集成到iSight中,初始值X=[600,220,30,90,1300],并選用連續二次規劃優化方法和混合整型優化,其他采用默認設置。共運行29次,運行時間為240S。遺傳算法種群個數為1000,變異和交叉概率分別為為0.08、0.8,運行時間為392S。

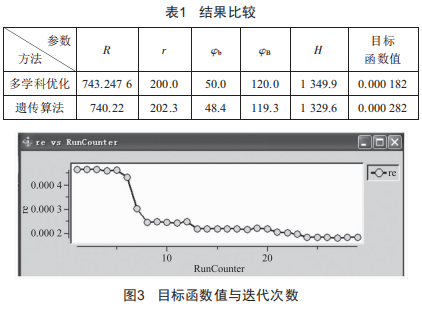

運行結果如表1所示。

圖3為多學科優化的目標函數值與迭代次數圖。

由上可知,多學科優化方法不僅收斂速度快,而且得到的結果更理想。

4結語

多學科設計優化(MultidiSciplinaryDeSignand Optimization,MDO)相比傳統設計方法,考慮了學科間耦合設計,更加貼切問題的實質,同時采用多目標機制平衡學科間影響,探索出整體最優解,避免了串行重復設計,并通過并行設計有效縮短設計周期,是設計優化復雜工程系統的有效方法。本文在滿足加工工作空間要求的前提下,以并聯機床的工作空間的靈活性為目標函數,以五個結構參數作為設計變量,對并聯機床的結構參數進行了優化設計。由運行結果可知,多學科優化方法比起傳統的遺傳算法不僅收斂速度更快,而且得到的結果也更優,從而證實了多學科優化方法明顯優于傳統的遺傳優化方法。
