引言

避雷器是電力系統中重要的預防及保護類設備,能夠準確并及時掌握其運行狀態并開展必要的檢修對電力系統的安全運行至關重要[1],其性能優劣將直接影響電網的安全穩定運行。本文提出了一種基于多傳感器的避雷器工作狀態的監測裝置,其通過多個傳感器采集避雷器運行時的多種數據并采用一定的算法加以融合,計算出避雷器是否存在需要檢修或?qū)⒁獡p壞的萌芽狀態,以準確反映避雷器的工作狀態及性能,從而提前對其進行狀態檢修,保障避雷器的正常使用。

1避雷器監測系統硬件結構

監測終端的電路設計采用可編程邏輯技術,采用的器件是復雜可編程邏輯器件CpLD。CpLD是從pAL和GAL器件發展出來的,相對而言規模大、結構復雜,屬于大規模集成電路范圍,是一種用戶根據各自需要而自行構造邏輯功能的數字集成電路。以CpLD為主要的硬件載體完成對前端電流信號的測頻及對頻值的采集方案。微處理器中以STM32單片機為核心對設備的工作過程進行控制并能接收采集到的信息進行有效分析處理,實現對A/D轉換芯片的信號頻率的測量和實時采樣控制,實現與數據存儲模塊、看門狗模塊、報警模塊的互聯,還可完成數據的緩沖、傳輸、處理等(圖1)。

由于避雷器泄漏電流非常微弱,且變電站電磁環境復雜,電磁干擾強烈,精確測量泄漏電流幅值和相位具有很大困難,故在硬件設計時,要充分考慮傳感器的選型以及信號濾波、放大處理。通過高精度電流傳感器獲取MoA的泄漏電流,然后將獲取的電流信號通過程控放大電路進行放大。放大后的信號送入A/D轉換電路進行模數轉換:微處理采用STM32單片機,其具有高性能、低成本、低功耗的特點,溫度傳感器、濕度傳感器和污穢度傳感器選用瑞士SenSirion公司的傳感器,該傳感器采用芯片SHT11,具有集放大電路、A/D轉換電路及存儲器于一體的功能,芯片是兩線數字接口,完全數字量輸出,無需微調,可與微處理器直接相連,外圍電路簡單。放大模塊用于將泄漏電流傳感器采集到的電流進行轉換放大處理,泄漏電流傳感器采用法拉第的方式將光纖直接繞在電流線上進行采集數據,A/D轉換模塊將放大模塊處理的信號進行模數轉換,FFT模塊將轉換后的數據進行快速傅里葉變換:電源模塊采用直流12V、3.3V兩個電壓等級進行供電,其中直流12V由輸入電壓為AC85~305V、輸出電壓為DC12V的金升陽LH10-13B12-10w電源模塊轉換而來,主要用來為液晶屏模塊提供直流12V電壓:直流3.3V由上級輸出的DC12V經過VRB1203Zp-6wR2電源模塊轉換而來,對整個監測裝置供電:液晶顯示模塊用來對微處理器處理后的數據進行顯示,當微處理器融合處理的數據偏離上位機設定的閾值時,報警模塊進行報警提示。

2系統軟件設計

本文監測終端主控制器采用的是STM32+CpLD,因此,軟件方面的設計包括了STM32和CpLD兩個部分。

經過對代碼的合理編寫,程序在STM32運行時邏輯清晰且功能完善,突出了其健壯性且結構緊湊,可維護性強,符合工控軟件編寫要求。CpLD功能強大,能夠?qū)崿F(xiàn)對雷擊次數計數、電網頻率測定等功能,它的邏輯模塊由Verilog語言編寫,在quartuSI7.2集成開發環境下開發,主要包括了系統控制邏輯模塊、SpI通信邏輯模塊和雷擊計數邏輯模塊。

3系統運行測試及數據分析

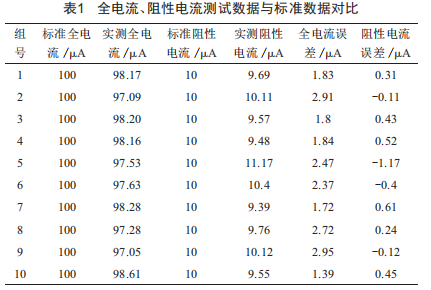

我們對氧化鋅避雷器的實驗環境進行模擬,這時高壓避雷器的末端對地泄漏電流以及其兩端承受的電壓信號就成為了待測量[3]。然后我們用高壓變壓器把220V的電壓信號升高到20kV接到氧化鋅避雷器和架空導線上,其中避雷器的A相電流輸出端接B相電流輸入端,B相電流輸出端接C相電流輸入端。通過相應的傳感器采集所需信息送入監測終端進行處理,pC模擬后臺通過接收232網口傳送來的數據讀取終端分析出的數據。對采集到的數據進行整理,得到結果如表1所示。

在表1的測量數據中,我們?nèi)〕鋈娏髡`差最大的第9組數據和阻性電流誤差最大的第5組數據,對它們根據公式測量誤差<(±標準讀數5%＋5μ+)進行分析。

全電流誤差范圍:

而在第9組中全電流誤差是2A95μ+,在誤差范圍之內。

阻性電流誤差范圍:

而在第5組中阻性電流誤差為-1A17μ+,也在誤差范圍之內。

通過與國家電網公司對氧化鋅避雷器監測裝置技術指標的對比得出:表中數據誤差完全符合技術指標要求,同時其他測試也都滿足國家電網給出的技術指標,這表明了本文設計的監測系統能夠滿足氧化鋅避雷器在線監測的要求。

4結語

本文主要對氧化鋅避雷器在線監測技術進行了深入研究,設計了以STM32單片機為主控芯片、采用IRIG-B碼進行系統對時的監測方案對氧化鋅避雷器進行有效監測,并對設計的監測系統進行了現場測試和驗證分析,運行結果良好,監測數據的誤差都在國家電網公司給出的標準誤差范圍之內。
