引言

輸電鐵塔為典型的空間析架結構,目前主流計算采用線性的空間桿單元,一般均能滿足工程需要,但在如下兩種情況下存在一定的局限性:一是由于平衡方程建立在節點變形前位置,對于一般鐵塔,由于根開與塔全高比值較大,非線性效應不明顯,可以忽略,但對于窄基塔及高塔,根開與塔全高比值較小,鐵塔整體剛度小,具有明顯的柔性,由于非線性效應的影響,主材內力及基礎作用力的計算存在一定的誤差:二是對于鐵塔主材,連接偏剛性,存在一定的端部彎矩效應,對于角鋼塔,由于主材與斜材剛度差別較小,端部彎矩效應不明顯,可以忽略,但對于鋼管角鋼組合塔,由于主材采用鋼管,斜材采用角鋼,剛度差別較大,主材具有明顯的端部彎矩效應,主材內力的計算亦存在一定的誤差。

為此,本文從有限元原理的角度分析了非線性桿單元與線性桿單元的主要差別之處,亦比較了梁單元與桿單元在構成單元剛度矩陣時的不同,并通過具體算例對比計算了非線性效應對窄基塔的影響及梁桿混合單元對鋼管角鋼組合塔的端部彎矩效應的影響,得出了一些有用的結論,可以用于指導工程設計。

1非線性效應

非線性桿單元與線性桿單元的主要差別有兩點:一是非線性桿單元應變量中含有與節點位移有關的非線性項,而線性桿單元為常量:二是非線性桿單元需多次迭代求解,而線性桿單元僅求解單次線性方程組即可。具體如下:

(1)應變。對于線性桿單元,伸長應變僅跟x方向位移有關,但對于非線性桿單元,伸長應變還跟y和:方向位移有關。取變形前桿上一微元段PA,長度為dx,變形后變?yōu)镻'A',長度為dS,設P點位移分量為s(x)、u(x)、w(x),則A點位移為s(x)+ds、u(x)+du、w(x)+dw,故伸長應變?yōu)?

因應變量為微小量并忽略高階微量,最終可得:

當采用線性桿單元時,則式(2)右側僅取第1項,為與節點位移無關的常量。由式(2)可看出右側第2項和第3項即為y和:方向位移引起的非線性項,與節點位移有關。

(2)求解方法。對于線性桿單元,只需組裝出整體剛度矩陣并根據邊界條件單次求解線性方程組即可求解各節點位移。對于非線性桿單元,需通過反復迭代消除節點不平衡力,最終求得各節點位移,具體如下:

①按線性分析得到節點位移初始值(δ}1e:

②生成單元局部坐標系下的切線剛度矩陣[KT]e及節點力(F}e:

③生成單元整體坐標系下的[KT]和(F}:

④重復②至③的步驟,組裝出整個結構的[KT]1和(F}1:

⑤計算節點不平衡力(6}1=(F}1[x(F}:

⑥求解[KT]1A(δ}1=(6}1,得節點位移增量A(δ}1:

⑦根據節點位移增量A(δ}1修正(δ}1,即(δ}2=(δ}1＋A(δ}1:

⑧如節點位移增量滿足收斂條件則結束,否則返回步驟②。

由上述步驟可看出,非線性桿單元求解相對復雜很多,當非線性程度較高,收斂較緩慢時也可以采用增量法求解。

2端部彎矩效應

梁單元與桿單元相比,除了均有3個方向的線位移自由度外,還增加了3個方向的角位移自由度,由于有角位移的存在,因此產生了端部3個方向的彎矩,引起了端部彎矩效應。梁單元角位移函數具體如下:

由式(3)可知,梁單元角位移不僅跟兩端點角位移有關,不同步的兩端點的線位移亦會引起角位移,這種特性跟材料力學力的兩端固定梁是吻合的。

最終的梁單元剛度矩陣如下:

其中,

由式(4)梁單元剛度矩陣可知,端點線位移除產生x向軸力外,亦產生另外y、:方向剪力,x方向扭矩和y、:方向彎矩,即引起了端部彎矩效應。對于一些桿單元計算中的平面節點,某個方向無剛度時,可以利用梁單元的端部彎矩效應,通過抗彎剛度提供該方向的剛度,保證計算的準確。

3算例分析

根據上述原理,利用C＋＋編制了相應程序并進行了一個工程實例的算例分析。

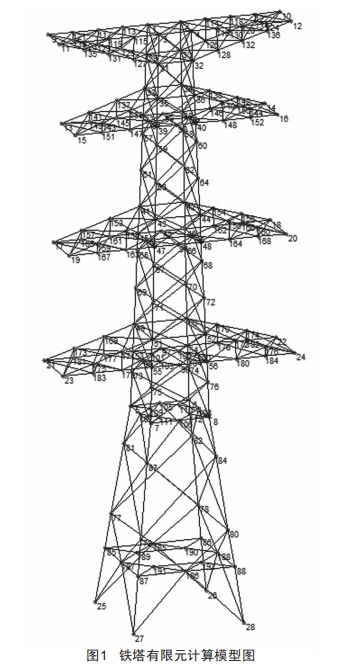

例:以湛江220kV茂湛鐵路吳川牽引站供電線路工程的我院自行設計的雙回路2D2wan[J1塔型為例,基本風速為33m/s(離地面10m),導線采用2×LGJ-400/35,地線采用LBGJ-150-40AC,為鋼管角鋼組合塔,鐵塔有限元模型如圖1所示。

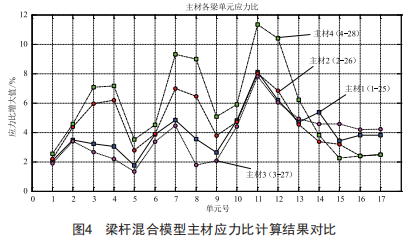

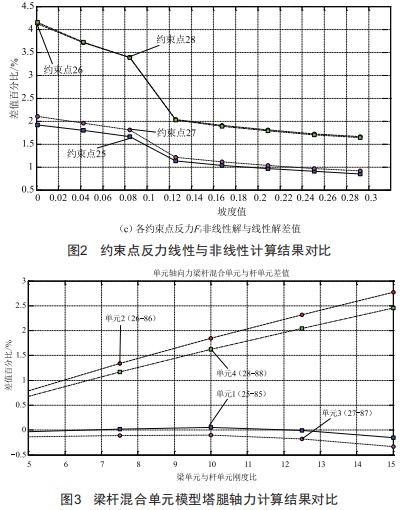

本文計算了90°大風工況下線性與非線性受力,不同坡度下各約束點三個方向的反力對比計算結果如圖2所示:本文亦計算了梁單元與桿單元不同剛度比情況下桿件軸向力,并選取塔腿主材軸向力進行了相應對比,具體如圖3所示:最后計算了梁桿混合單元模型塔身主材各單元考慮彎矩影響后的應力比增大情況,具體如圖4所示。

4結論

(1)主材內力及基礎力,對于常規鐵塔(坡度比在0.08~0.3之間),非線性計算值比線性計算值增大幅度約1%,可以不考慮非線性效應:對于窄基塔(坡度比小于0.08),隨著根開的減少,差值呈放大趨勢,當根開與邊坡處相同時,最大增大幅度為4%,對于受力較小的塔,也可忽略不計,但是對于受力較大的塔,工程設計中應考慮非線性效應,留有相應的裕度。

(2)梁桿混合單元模型下,受拉單元內力與截面積比正相關,梁單元與桿單元截面積相差越大,受拉單元內力增大值越大,當截面積比為15時,增幅約為3%,對于受力較大的桿件,工程設計中應留有相應的裕度。

(3)梁桿混合單元模型下,考慮彎矩效應后,從上到下,各桿件應力比增大值范圍為2%~12%,呈現上部和下部桿件增幅小,中間部分桿件增幅大的特點,建議在工程設計中,主材為鋼管的鐵塔,應采用梁桿混合單元模型,如條件限制采用桿單元模型應留有10%左右的裕度。
