引言

目前,地調自動化主站均已實現監控本地區變電站全站事故失壓信號功能,某地調所轄任一變電站發生全站失壓事故,則該地調自動化主站系統發出"XX變電站全站事故失壓"告警信號,同時生成"XX省XX地調發生變電站全站事故失壓"告警信號,并上送該信號到省級或網級調度自動化主站,對調度員事故處理等工作起到了指導作用。如果地調自動化系統頻繁誤發"XX變電站全站事故失壓"信號,將嚴重干擾本級及上級調度機構的調度工作,給電網事故的及時處理埋下隱患。

1事件經過

某省級調度自動化主站系統收到某地區有變電站全站事故失壓信號,啟動應急處置預案,后現場人員核實告知該地區并未發生全站失壓事故,屬于誤報。專業人員現場檢查后發現,地調自動化主站誤發失壓信號的時候,該站上送地調數據的遠動機發生過主備機切換,切換過程中因?yàn)樵瓊錂C(jī)插件通信進程存在問題,導致掛接母線測控的遠動機插件未采集到間隔層各段母線電壓數據,遠動通道恢復后,上送地調自動化主站母線電壓遙測數據均為0,同時主站對該變電站無停電檢修工作掛牌,所以誤發全站事故失壓信號。

2事件分析

目前,"XX變電站全站事故失壓"告警信號由相應廠站所有電壓等級母線電壓值和"全站停電檢修"標志綜合判定生成,合成由地調自動化主站系統完成。

例如:該110＋k變電站有兩條110＋k電壓等級母線,母線額定電壓為110＋k,相應線電壓分別為U1、U2:兩條10＋k電壓等級母線,母線額定電壓為10＋k,相應線電壓分別為U3、U4?？紤]到全站檢修情況和合理避開遙測數據跳變,附加入"全站停電檢修"標志和本站所有電壓等級母線電壓無壓額定持續時間T1。

當滿足((U1x30<x110＋k)＆(U2&30<×110＋k)＆(U3<30<×10＋k)＆(U4<30<×10＋k)＆(無全站停電檢修))=1,則啟動T計時,當T>T1時再進行無壓判定,如果仍然成立,則認為該站失壓,失壓告警信號動作(圖1):當無壓判定條件不滿足時信號復歸。

該站因?yàn)檫h(yuǎn)動機備機間隔層母線數據采集異常,上送主站數據為0,且該站無全站停電檢修掛牌,滿足判斷條件啟動計時,時間到遙測數據未恢復,觸發失壓告警,導致地調自動化主站誤發信號。從事件分析中可知,在正常情況下,該失壓判斷公式是沒有問題的,但未考慮到一些特殊情況。

(1)遠動機或者測控裝置存在問題,遠動機未采集到母線電壓數據,導致地調自動化主站收到母線電壓值為0,進而滿足觸發條件,誤發失壓信號:

(2)遠動機遙測數據配置修改錯誤,母線電壓遙測采集異常,解封數據后上送地調自動化主站數據錯誤,導致誤發失壓信號:

(3)全站停電檢修,調度員未按規定正確懸掛或解掛全站停電檢修牌,人員誤操作導致誤發失壓信號。

3改進措施

3.1措施一

通過事件分析可知,判斷公式未考慮到一些特殊情況,會導致誤發失壓信號,所以結合誤發失壓信號時的故障現象和規律,可以通過增加以下判斷條件來減少誤報發生。

(1)全站失壓事故易發生在35~110kV電壓等級的終端站。這些終端站一般通過高壓側兩回進線供電,正常情況下一回運行供電,另一回處于熱備用。當運行一回發生事故跳閘且重合閘失敗,而熱備用一回因備自投失敗未投入運行時,則兩條線路有功功率均會突變?yōu)?,考慮遙測數據的零漂值影響,可以新增高壓進線有功采集值均小于零漂值,才能觸發失壓信號判斷條件。同時,為了增加可靠性,高壓進線的有功值可以取自對側站遙測值。

(2)對于處于環網聯絡的220~500kV變電站,因?yàn)樘幱诃h(huán)網,電源點較多,采用電源進線有功值判斷將難以實現。當發生全站失壓事故時,全站除了母線電壓突變?yōu)?以外,全站的總有功也將降為0,但是考慮到遙測采集上送值的零漂誤差影響,需要根據運行曲線,設置零漂閾值。一般全站的總有功值取自主變高壓側的有功功率和,如某220kV變電站有1號和2號兩臺主變,則全站總有功Psum=p1+p2(p＋為1號主變高壓側有功,p2為2號主變高壓側有功),只有滿足psumlpI時(pI為全站總有功在地調自動化系統中的零漂臨界值),才能觸發失壓信號。

(3)在保留上述有功為0失壓判斷條件的同時,可以加入全站事故總信號進行判斷。因?yàn)槿臼鹿士傂盘?hào)由電源線路保護裝置的保護動作信號合成,一般發生全站失壓事故,肯定伴隨著相應間隔保護裝置的動作。

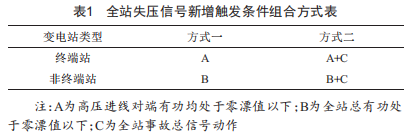

以上3個判斷條件,可以結合不同變電站的實際情況單獨或靈活組合使用。但使用錯誤或組合不合理,易導致漏報事件發生,所以綜合考慮信號的可靠性和穩定性,推薦組合方式如表1所示。

3.2措施二

提高判據時間T1,可以有效避免遠動數據采集延時導致母線電壓遙測上送不及時引發的誤報。同時,依據保護裝置的保護啟動和保護動作邏輯原理,全站失壓條件滿足時,告警窗發"xx變電站全站事故失壓"啟動信號,提醒地調監控員及時核

實現場是否有全站停電檢修工作,檢查是否正確懸掛全站停電檢修牌,避免人為因素引起的誤報。建議該時間定為120s。

4結語

通過此起全站事故失壓信號誤發事件的分析,依據現有的失壓信號觸發機制和誤發原因,進行了信號觸發判斷條件的合理優化,增加了減少人員誤操作的措施,保證了全站事故失壓信號的準確可靠。同時,各自動化廠家需要加強自動化設備的穩定性,及時消除存在的信號誤發缺陷,提高調度自動化系統監視數據的準確性和可靠性,為電網的安全穩定運行提供堅實的數據基礎。
