引言

驗電器是電力系統中常用的安全工具,它用于檢測0.1~500kV線路或設備是否帶有運行工頻電壓,以確保停電檢修工作人員的人身安全。目前,電力部門使用的大多為電容型、語言式、聲光式高壓驗電器。高壓驗電器本身雖設有自檢開關,但只能檢測高壓驗電器本身的電路狀況,對于電路外的、來自高壓信號的檢驗卻無能為力。

根據《中國南方電網有限責任公司電力安全工作規程》的規定,驗電器在使用前除應在試驗有效期內,外觀良好,聲光顯示正常外,還需在相應電壓的帶電設備上驗證其自身良好,然后才能在停電設備上實施驗電。但在現場實際中,往往很多地方?jīng)]有帶電設備可供驗電器檢測。而市面上的工頻電壓發生器體積龐大、攜帶不便,且不能產生肉眼可供觀察的現象驗證發生器本身工作正常。

1存在問題分析

目前,高壓驗電器廣泛用于電力系統的檢修工作,高壓驗電器是用來檢測高壓電力設備是否帶電的裝置。在使用高壓驗電器進行驗電時,需要操作人員帶上絕緣手套,手握絕緣桿尾部,漸漸地將驗電器的接觸極移近待測帶電體,直至觸及待測帶電體。此過程中如果驗電器一直是無聲、光指示,則判斷該帶電體不帶電。但是這種方法存在以下問題:

(1)當驗電器中機械損壞時進行驗電檢測,不管帶電體是否帶電驗電器都不會發出聲、光指示,如果這時對帶電體進行操作可能會對檢測人員的人身安全造成威脅。所以,驗電器在使用前除應在試驗有效期內,外觀良好,聲光顯示正常外,還需在相應電壓的帶電設備上驗證其自身良好,然后才能在停電設備上實施驗電。

(2)實踐中往往很多地方?jīng)]有帶電設備可供驗電器檢測,并且在使用工頻變壓器進行驗電器檢測時,存在著工頻電壓發生器體積龐大、攜帶不便,且不能產生肉眼可供觀察的現象驗證發生器本身工作正常等缺陷。

2解決方案

研制一種驗電器檢測裝置,以達到肉眼可觀察到測試效果的目的。該裝置包括逆變升壓模塊、直流電源和電極。

3技術原理及實施

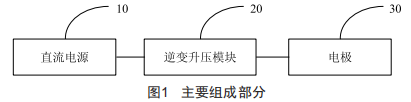

本文所述驗電器檢測裝置的內部結構示意圖如圖1所示,包括逆變升壓模塊20、直流電源10和電極30三個部分。

(1)逆變升壓模塊20:分別與直流電源10和電極30相連接。

(2)直流電源10:直流電源10輸出的電流通過逆變升壓模塊20后為電極30供電。

(3)電極30:供電后,電極30周圍空氣被擊穿產生電弧,通過電弧檢測驗電器是否正常工作。

這里直流電源輸出的直流電流大小和方向是不會改變的,所以就要通過一些方法,改變電流的大小和方向。改變電流的大小和方向由逆變器來完成。

逆變器,別稱為"變流器""反流器",是一種可將直流電轉換為交流電的器件。它由逆變橋、邏輯控制、濾波電路三大部分組成,主要包括輸入接口、電壓啟動回路、MOS開關管、PwM控制器、直流變換回路、反饋回路、LC振蕩及輸出回路、負載等部分,可分為半橋逆變器、全橋逆變器等。直流電通過逆變升壓模塊后逆變?yōu)榻涣麟?并且電壓升高到10kV,當升高的10kV電壓為電極供電時,電極周圍空氣會被擊穿產生可視電弧,通過可視電弧可以檢測驗電器是否正常工作。

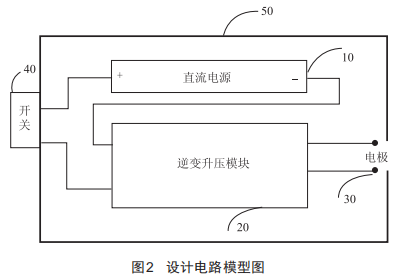

如圖2所示,逆變升壓模塊、直流電源和電極在絕緣外殼的內部,電極位于絕緣外殼設置的開口位置處,供驗電器插入接觸可視電弧進行驗電。當直流電源輸出的直流電經過逆變升壓模塊后,電壓升至10kV,10kV的電壓加于距離較近的金屬電極兩端時,空氣會因為被擊穿產生可視電弧,當驗電器的外觀良好、聲光顯示正常時,通過可視電弧繼續測試驗電器是否帶電,確保停電檢修工作人員的人身安全。

使用本文所述驗電器檢測裝置檢測驗電器的操作步驟如下:

(1)按住啟動按鈕,逆變升壓模塊分別與直流電源和電極相連接,直流電源輸出的電流通過逆變升壓模塊后為電極供電,以使電極周圍空氣被擊穿產生可視電弧。

(2)在驗電器使用前檢查其在試驗有效期內,外觀良好,聲光顯示正常。

(3)將驗電器的接觸極漸漸移近可視電弧,直至觸及可視電弧。

(4)此過程中如果一直無聲光指示,則驗電器內部損壞:如果有聲光指示,則驗電器正常,可以使用。

4實施效果

圖3所示驗電器檢測裝置可以達到以下效果:

圖3 驗電器檢測裝置實物圖

(1)產生高壓可視的電弧。通過可視電弧檢測驗電器,產生可供肉眼觀察的現象驗證驗電器工作正常。

(2)檢測裝置體積小巧,攜帶方便,裝設有絕緣外殼,解決了傳統方法使用工頻變壓器進行驗電器檢測時存在的工頻電壓發生器體積龐大、攜帶不便的問題。

5結語

本裝置利用導線將蓄電池、逆變升壓模塊、正負金屬電極、開關連接起來,連接蓄電池的逆變升壓模塊將電壓升高至10kV,當10kV電壓加于距離較近的正負金屬電極兩端時,空氣將被擊穿產生電弧,此時將驗電器靠近電弧,如果驗電器聲光顯示正常,則證明該驗電器工作正常,可以用于實際工作。

綜上,本文所述驗電器檢測裝置體積小巧,攜帶方便,裝設有絕緣外殼,能夠保護操作人員安全。該驗電器檢測裝置通過可視電弧檢測驗電器,用可供肉眼觀察的現象驗證驗電器的質量,為配電運行檢修人員的工作提供了便利,有效提高了工作效率。
