引言

空心砌塊制成品要人工碼到木架子上再叉走,需要4個工人不停地手工一塊一塊搬運碼到木架子上,是非常原始的一種累活。雖然在目前的制磚行業中,已有機器人或夾裝機械手應用,但是因一塊空心砌塊的重量在18kg左右,現有設備均無法滿足對一板150kg重量進行快速往返夾裝,無法實現流水線生產。因此,本文設計了一種氣動式夾裝機械手調控頂板器,經人工操作電控行走裝置,把產品夾到木架子上讓叉車叉走。然而,在夾裝過程中,橡膠板夾手經常會因?yàn)閺?qiáng)大的氣壓力帶來的弧線形夾力把兩排空心砌塊中間對抵處給頂起,從而把空心砌塊夾翻在地上,造成嚴重破損,因此設計增加了一塊控制頂板器,在上方頂住下面空心砌塊的沖擊力,達到不夾翻的理想效果。增加的控制頂板器極其關鍵,為企業實現流水線生產創造了條件。

1夾裝機械手及調控頂板器結構設計

現有的頂板器,由于其長度不變,所以在對不同體積的砌塊進行推送的時候,無法全部適用:而且這些頂板器內部都設有中控部件,需要蓄電池來提供續航電源,此時就需要充電電路進行充電,而利用現有的充電電路對蓄電池進行充電時,并不能實現有效的反饋檢測,從而容易造成過充等情況,降低了充電的可靠性。

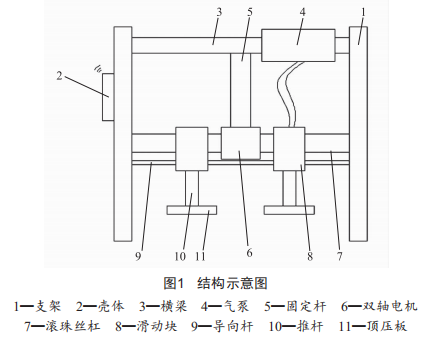

如圖1所示,本設計包括兩根平行設置的支架,兩個支架之間設有一根橫梁,橫梁上設有一個氣泵,且連接有一根固定桿,固定桿的端部設有一個雙軸電機,雙軸電機的兩端均連接有滾珠絲杠,每根絲杠螺母上均設有一個滑動塊,每個滑動塊上安裝有一個單出桿活塞缸,其中一個支架上設有殼體,殼體的內部設有蓄電池。該氣動式夾裝機械手調控頂板器中,通過雙軸電機來控制兩塊頂壓板的位置,同時配合兩個汽缸同步工作,可以對不同體積的砌塊進行推送,從而提高了裝置的實用性。當需要對不同體積的砌塊進行推送的時候,首先控制雙軸電機6工作,隨后雙軸電機6就會控制兩端的絲杠7轉動,配合導向桿9的作用,使得兩個滑動塊8帶動汽缸相對運動,接著兩個汽缸同步工作,推桿10則能夠?qū)Σ煌w積的砌塊進行推送。

兩個滑動塊之間共同傳動連接有一根導向桿,導向桿水平固定在兩根支架之間,每個滑動塊的內部均設有一個汽缸,兩個汽缸均與氣泵連通,且分別傳動,連接有一個推桿,每個推桿的端部均設有一塊頂壓板。

2控制電路設計

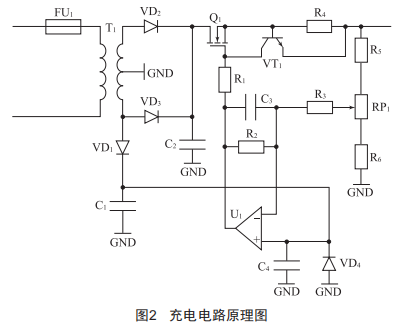

其中一個支架上所設置的殼體內的蓄電池連接有充電模塊,充電模塊包括充電電路,如圖2所示。

變壓器T1二次側的一端與VD2的陽極連接,另一端分別與VD1的陽極和VD3的陽極連接,變壓器T1二次側的中點接地,VD1的陰極通過C1接地,VD2的陰極和VD3的陰極均通過C2接地,且均與場效應管01的源極連接,場效應管01的漏極與三極管VT1的基極連接,且通過R4、R5、RP1和R6組成的串聯電路接地,三極管VT1的發射極分別與R4和R5連接,三極管VT1的集電極與場效應管01的柵極連接,三極管VT1的集電極通過R1與運放U1的輸出端連接,運放U1的反相輸入端通過R2和C3組成的并聯電路與運放U1的輸出端連接,且通過R3與RP1的可調端連接,運放U1的同相輸入端通過C4接地,且與VD4的陰極以及VD1的陰極連接,VD4的陽極接地。

在充電電路中,運放U1直接驅動場效應管o1的通斷,來控制輸出電壓:同時,R5、RP1和R6能夠?qū)敵鲭妷哼M(jìn)行采集,同時運放U1的反相輸入端能夠?qū)敵鲭妷哼M(jìn)行反饋采集,從而實現對場效應管o1的進一步控制,保證了對蓄電池的可靠充電。不僅如此,該充電電路還能夠?qū)π铍姵氐某潆娗闆r進行實時監控反饋,圖1中殼體2上設有顯示屏、按鍵和指示燈,從而提高了裝置的可靠性。

3結語

本設計的有益效果:該氣動夾裝機械手調控頂板器中,通過雙軸電機來控制兩塊頂壓板的位置,同時配合兩個汽缸同步工作,可以對不同體積的砌塊進行推送,從而提高了裝置的實用性:不僅如此,其充電電路還能夠?qū)π铍姵氐某潆娗闆r進行實時監控反饋,從而提高了裝置的可靠性。
