引言

踏面制動單元安裝于地鐵車輛轉向架上,是地鐵車輛制動系統的重要組成部分,也是車輛制動作用的執行部件。通過向其制動缸內充入壓縮空氣促使活塞伸出,帶動其內部機構推動閘瓦托出閘,使閘瓦托上的閘瓦與車輪踏面貼合,產生摩擦力,最終實施制動作用。

1故障現象

1.1閘瓦托"低頭"

正常情況下,在制動緩解時,閘瓦托可以繞著其較接點(螺桿套筒)旋轉,以適應在不同制動位置時閘瓦與車輪踏面的貼合度。在實際運行中發現,閘瓦托不能繞較接點轉動,閘瓦托角度明顯與車輪踏面不匹配,即產生閘瓦托上端間隙小、下端間隙大的"低頭"現象,如圖1所示。

1.2閘瓦間隙手動調整功能失效

正常情況下,踏面制動單元具有閘瓦間隙手動調整功能,即用扳手轉動調節螺母,通過內部機構帶動閘瓦托貼近或遠離車輪踏面,以方便更換閘瓦及試驗。在實際運行中,用扳手轉動調節螺母,閘瓦托不運動,間隙未變,手動調整功能失效。

2結構原理

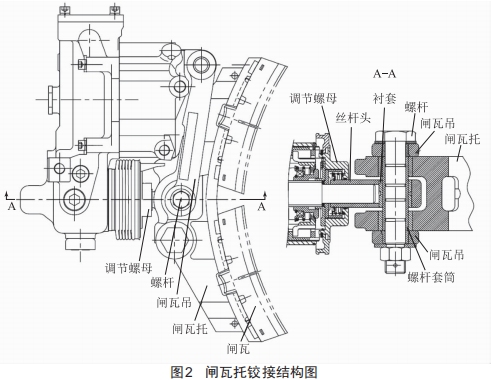

如圖2所示,閘瓦托與絲桿頭中間開孔,穿入螺桿套筒連接,閘瓦吊左右共設置兩個叉臂,叉臂中間設孔,叉臂插入閘瓦托兩側端面對準孔后,螺桿依次穿過閘瓦吊一側叉臂孔、螺桿套筒內孔、閘瓦吊另一側叉臂孔,完成三者較接。閘瓦托內孔大于螺桿套筒外徑,二者間隙配合,閘瓦托寬度小于螺桿套筒長度,即安裝后螺桿套筒伸出閘瓦托左右端面,閘瓦吊2叉臂間寬度大于閘瓦托寬度。以上設計使得閘瓦吊2叉臂內側實際上是與螺桿套筒左右端面頂住壓緊,閘瓦托旋轉自由度未受限,閘瓦托可繞著較接點(螺桿套筒)自由轉動,使得閘瓦角度始終與車輪踏面匹配,閘瓦能均勻磨耗,延長使用壽命。

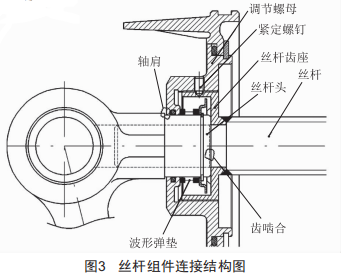

如圖3所示,絲桿齒座與絲桿焊接,并通過端面齒與絲桿頭嚙合,絲桿頭與閘瓦托較接,調節螺母與絲桿齒座通過螺紋連接,二者加裝緊定螺釘防松,絲桿與踏面制動單元內部的螺母機構配合。用扳手轉動調節螺母時,通過緊定螺釘及絲桿齒座帶動絲桿繞著踏面制動單元內部的螺母機構旋轉并左右移動(同時,絲桿齒座與絲桿頭的端面齒配合也相對轉動,會有齒嚙合聲),帶動閘瓦托貼近或遠離車輪踏面,即完成閘瓦間隙手動調整。

3故障分析

3.1閘瓦托"低頭"

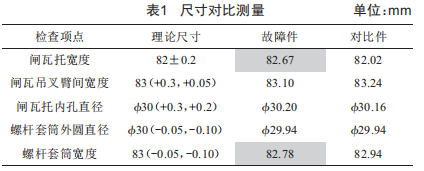

結合章節2所述,影響閘瓦托轉動靈活度的因素主要集中在閘瓦托、閘瓦吊、絲桿頭這三者形成的較接結構處,各零件的理論尺寸及空間位置能滿足閘瓦托的旋轉。為進行對比分析,選取一件閘瓦托轉動良好的產品作為對比件,將故障件與對比件分別拆解,測量較接結構處相關零件的關鍵尺寸要素。相關測量結果如表1所示。

從表1可見,故障件的閘瓦托內孔直徑及螺桿套筒外圓直徑均在合格范圍內,二者有0.26mm的間隙量,說明閘瓦托轉動自由度未受限。理論上,螺桿套筒插入閘瓦托后應伸出其兩端端面,伸出量最小值為[(83-0.1)-(82+0.2)]/2=0.35mm,實際上閘瓦托寬度及螺桿套筒寬度尺寸均超差,伸出量只有(82.78-82.67)/2=0.055mm,使得安裝后,因?yàn)椴牧献冃渭氨砻嬗推岬纫蛩赜绊?閘瓦吊叉臂兩側內端面并非完全與螺桿套筒頂住壓緊,而是叉臂因?yàn)榫o固扭矩的影響向內側變形,同時壓在閘瓦托兩側端面,致使閘瓦托轉動受限。

為驗證上述分析,重新組裝故障件,螺桿不緊固,閘瓦托用手即可扳動且靈活轉動,制動緩解時,閘瓦托角度始終與車輪踏面匹配,"低頭"現象消除:將螺桿緊固至設計扭矩,緊固時明顯看到閘瓦吊叉臂變形,叉臂與閘瓦托之間的微小縫隙消除,閘瓦吊叉臂壓向閘瓦托,閘瓦托被完全限制,轉動失效,緩解后上端間隙小、下端間隙大的"低頭"現象再次出現。拆解故障件,換裝對比件的螺桿套筒及閘瓦托,在螺桿緊固的過程中,閘瓦吊叉臂變形后壓向螺桿套筒,因螺桿套筒長于閘瓦托寬度,緊固至規定扭矩后,閘瓦吊叉臂并未與閘瓦托接觸,閘瓦托可靈活轉動,"低頭"現象消除。

3.2閘瓦間隙手動調整功能失效

正常情況下,制動時踏面制動單元通過內部機構將制動力傳遞至絲桿,再通過絲桿齒座與絲桿頭的齒部將制動力傳遞給閘瓦托,二者之間的螺紋不傳遞制動力。

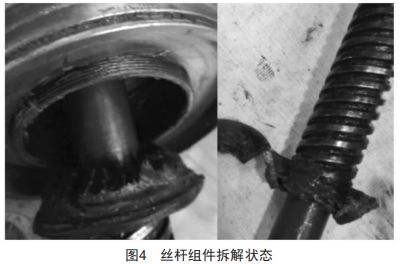

閘瓦間隙手動調整功能主要是通過圖3的絲桿組件實現,將故障件的絲桿組件拆解,發現緊定螺釘及絲桿齒座均已斷裂,絲桿齒座從調節螺母的內螺紋中旋出8mm,螺紋處未見螺紋膠,如圖4所示。該距離已遠大于端面齒嚙合高度,致使端面齒脫離,所以手動調整時沒有端面齒的嚙合聲。因緊定螺釘及絲桿齒座均已斷裂,手動調整轉動調節螺母時,作用力并不能傳遞至絲桿,此時只是調節螺母獨自轉動,而內部的絲桿并未轉動,所以不能帶動閘瓦托貼近或遠離車輪踏面,閘瓦間隙手動調整功能失效。

通過材質化驗,緊定螺釘?shù)臄嗔咽怯捎诓牧媳旧泶嬖谌毕?且熱處理時即出現細微初始裂紋并在使用中逐漸擴展等因素所致。緊定螺釘斷裂后,調節螺母與絲桿齒座間僅依靠螺紋連接傳遞扭矩,在車輛運行振動時螺紋連接逐漸松動,這時手動調整轉動調節螺母,絲桿受到內部螺母機構等的阻力而不一定隨之轉動,二者便會旋離,當旋離距離大于端面齒嚙合高度后,端面齒嚙合失效,制動時,端面齒部分不能再傳遞制動力,絲桿齒座通過螺紋連接將制動力傳遞給調節螺母,調節螺母通過軸肩推動絲桿頭將制動力傳遞至閘瓦托,螺紋連接承受全部的制動力(大約28kN)?；诹慵浜霞把b配空間考慮,絲桿齒座設計成空心薄壁一端帶齒結構,外圓只能設置細牙螺紋與調節螺母連接,不能承受制動力,制動力只能通過端面齒傳遞。因端面齒嚙合傳動失效,薄壁上的細牙螺紋傳遞全部制動力,在多次制動后,因疲勞、結構強度等方面原因最終致使絲桿齒座斷裂。

4改進措施

為預防閘瓦托"低頭"及閘瓦間隙手動調整功能失效等故障的再次發生,主要制定了以下措施:

(1)優化閘瓦托較接結構的配合零部件尺寸及公差,提升容錯空間:

(2)取消閘瓦托兩側端面及閘瓦吊吊臂內端面油漆要求,避免安裝干涉:

(3)優化緊定螺釘熱處理工藝:

(4)增加絲桿齒座與調節螺母螺紋連接的涂膠工序,避免松動:

(5)提升檢驗手段,增加重點要素的檢驗頻次。

5結語

針對踏面制動單元的閘瓦托"低頭"及閘瓦間隙手動調整功能失效等故障,在原因查清及改進措施實施后,后續批量生產的產品并未出現上述故障,有效消除了質量隱患,提升了產品質量。
