知識競技--24位同臺炫技，花落誰家？
簡單回顧下上周留的作業。上周發文給大家送增強版福利，方式①：憑本事--找錯誤；方式②：憑運氣--抽獎。抽獎的2位中獎名單已出，找錯誤留言的中獎情況這里也和大家匯報下。
文章鏈接:《選擇二極管時應重點關注哪些參數？》點擊鏈接，可直接查看原文和留言內容。
參加找錯誤留言的小伙伴，共計有24位。獲獎名額是2名，中獎率8.3%，這個中獎率還是很高的。
對于各位的留言，我是非常謹慎和慎重，不敢輕易下結論，生怕辜負了粉絲的熱情。所以，中秋假期沒有出去嗨，專門騰出時間逐一進行研究。又翻出本科時的模電書，重新學習，真的是“溫故而知新”。

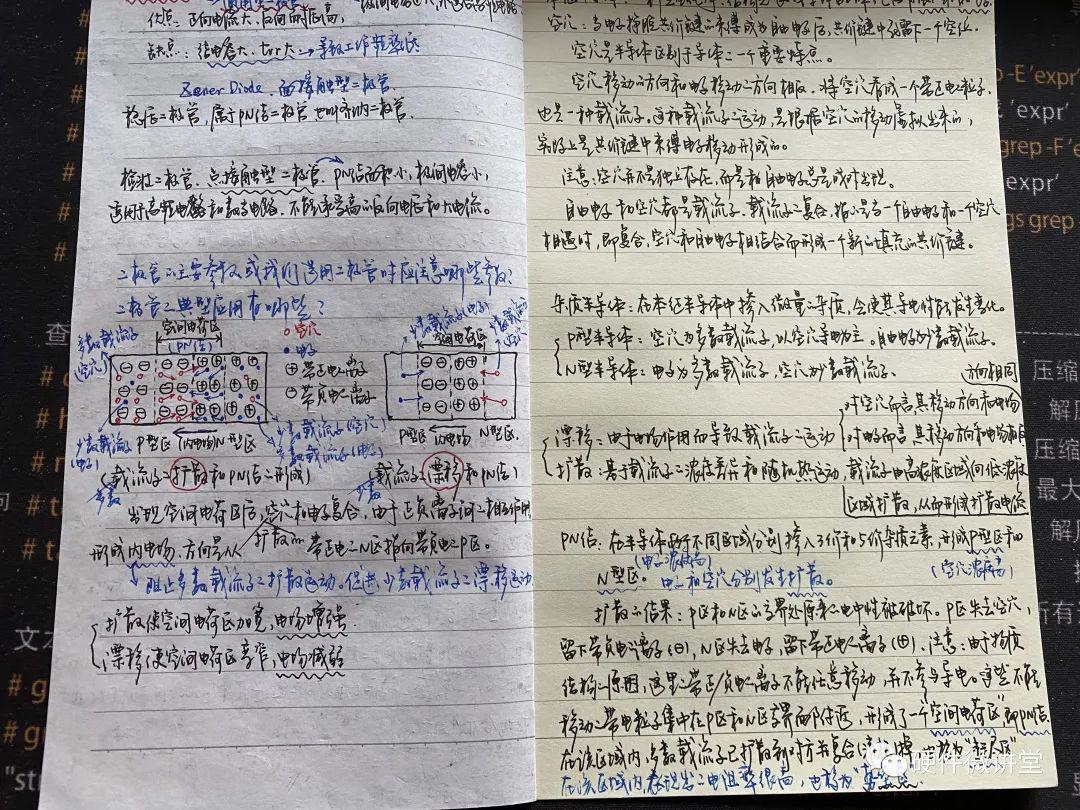

（中秋假期，重新學習的筆記）
甚至還動用小金庫，下載CSDN的付費資源。目的是要把問題點確認清楚。

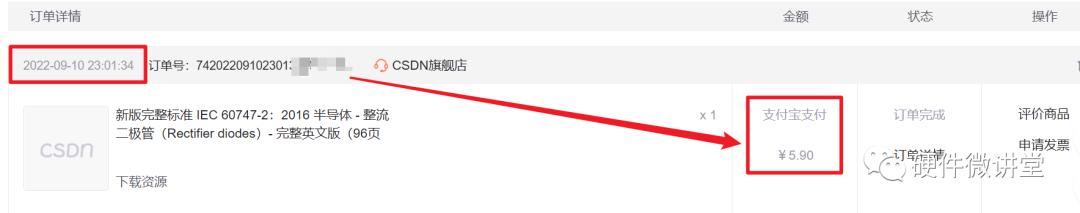

(CSDN 付費下載記錄)
答案1…

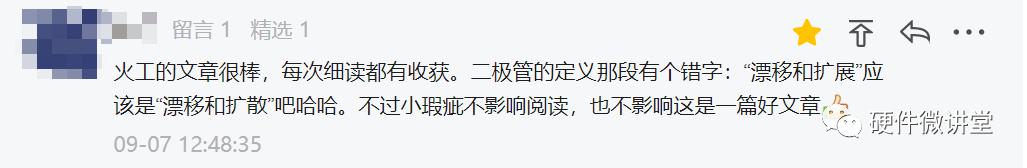

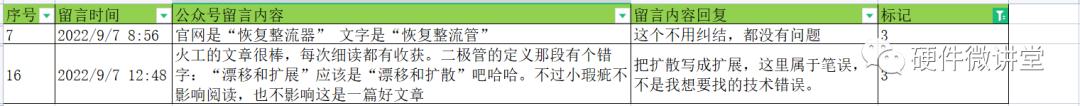

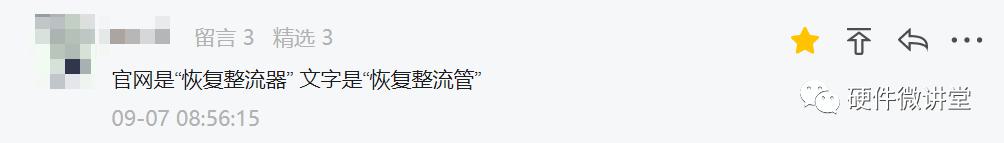

第一類，提出我寫了錯別字，共計2位。
謝謝小伙伴的細心，但這個不是我想提出來的技術細節錯誤。同時也要感謝第二行的小伙伴對我文章的認可。
下面是我對留言的回復：
答案2…

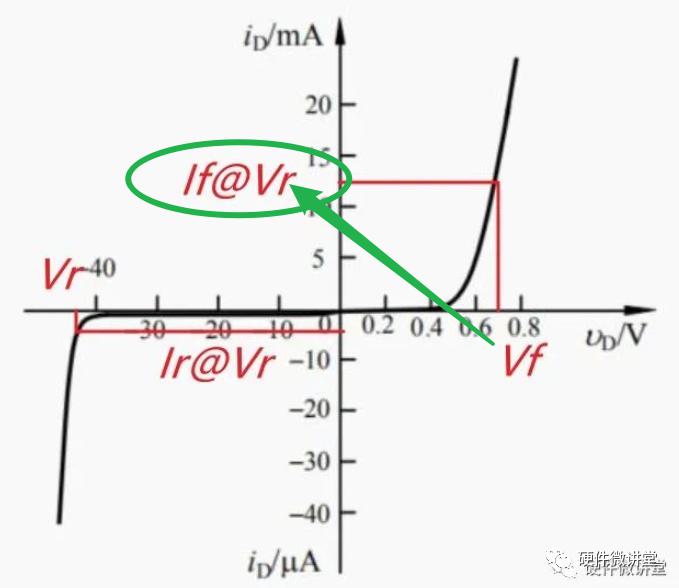

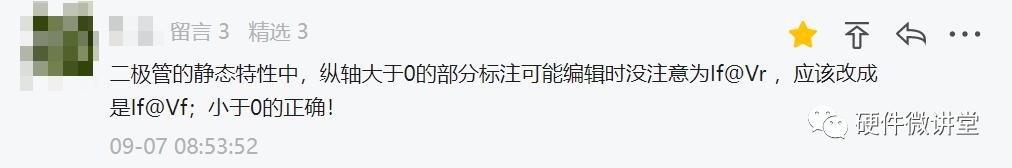

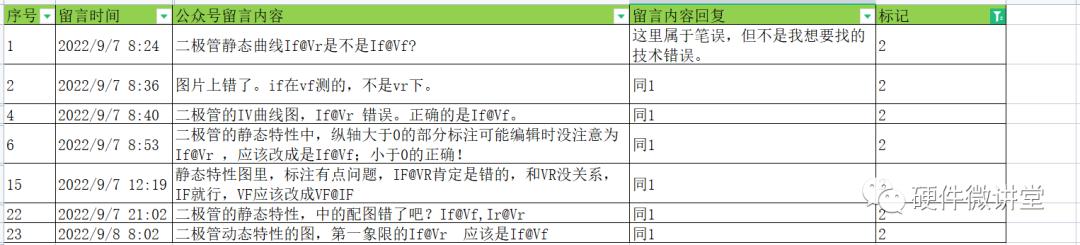

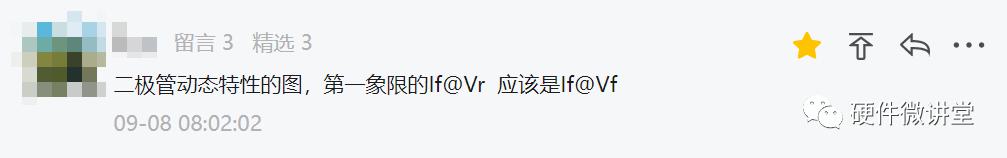

第二類，二極管靜態曲線圖片上的If@Vr，是不是應該是If@Vf？這個是數量最多的，共計有7位。留言截圖不一一放出，下面是對留言的回復。
我的回答：應該是If@Vf，但這個屬于筆誤，不是我們要找的技術錯誤。如果拿這個作為錯誤標的 ，那這個抽獎任務太沒有區分度，也太簡單了。
答案3…

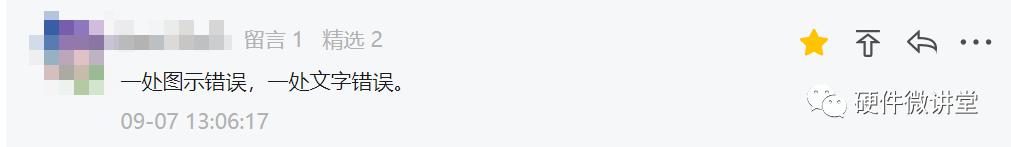

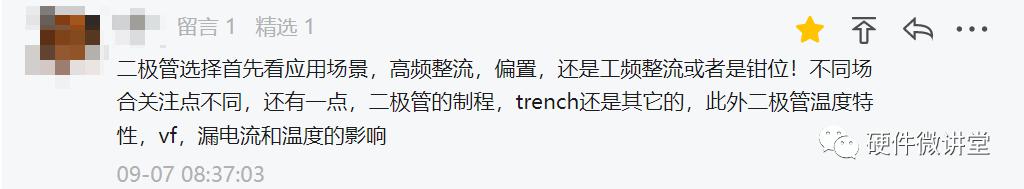

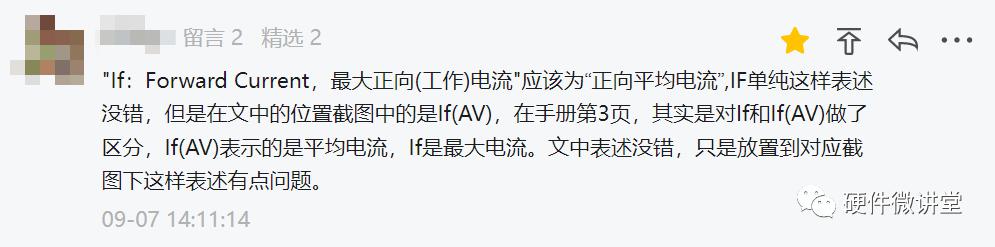

第三類，小伙伴提了一些觀點或者指出有錯誤，共計4位，但是沒有明確說明是哪里的錯誤以及如何修改。這個有些可惜。

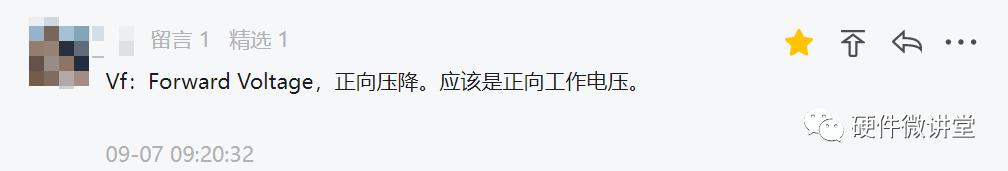

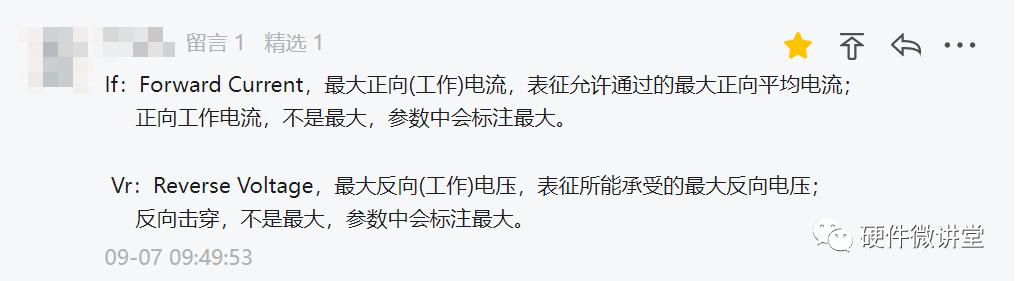

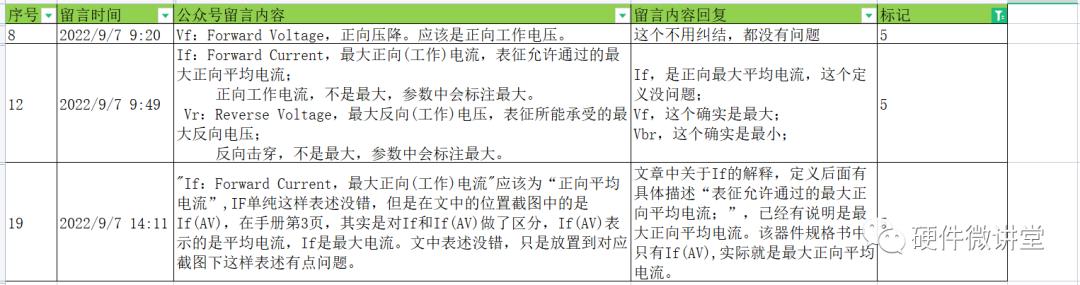

答案4…

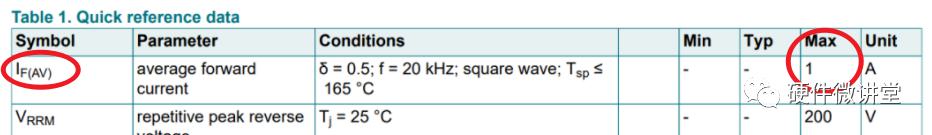

其實這個大家不用太過于糾結，這種概念的定義都是透明的，網上相關介紹很多。我這里再復述一遍。If，指的是管子長期運行時，允許通過的最大正向平均電流。這里強調下“最大”和“平均”，在上期文章截圖中也能看到平均值A(chǔ)V標識和Max標識。
Vf，指的是在規定的正向電流下，二極管的正向電壓降，是二極管能夠?qū)ǖ恼蜃畹碗妷?。這里的規定正向電流，就是規格書上寫@If=1A。
答案5…

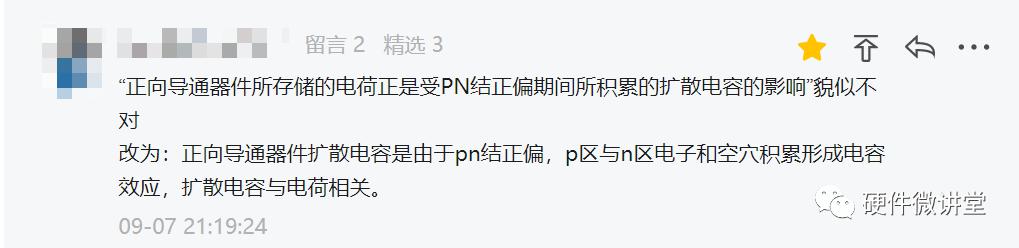

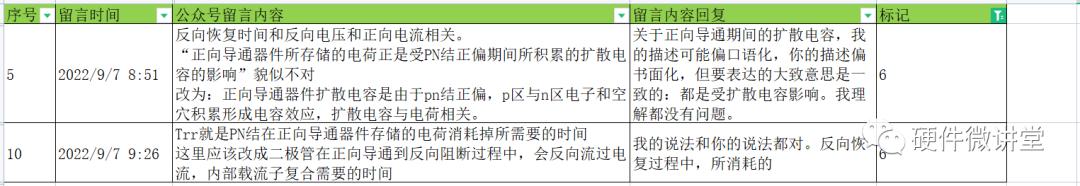

第五類，對文章中的部分描述進行了優化，共有2位小伙伴。
其實，我理解你說的對，我說的也不錯，只不過表達方式或者出發點不同。但都沒有找到文章中實際存在的問題。
答案6…

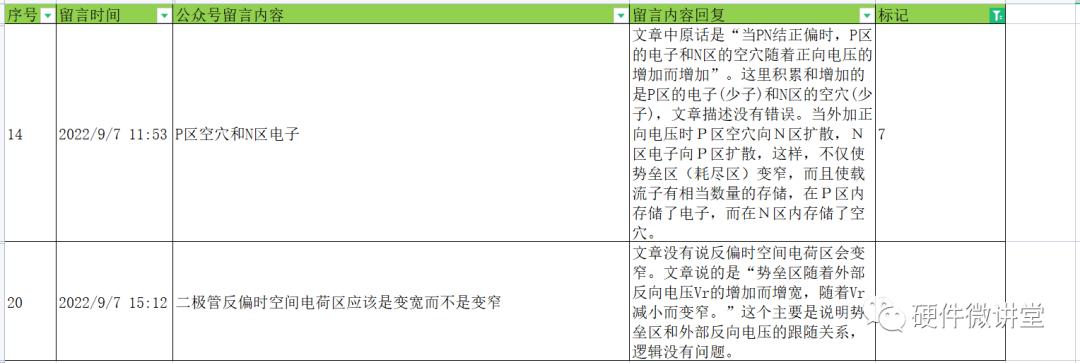

第六類，有2位小伙伴提出了問題，但我認為提出的問題不對。

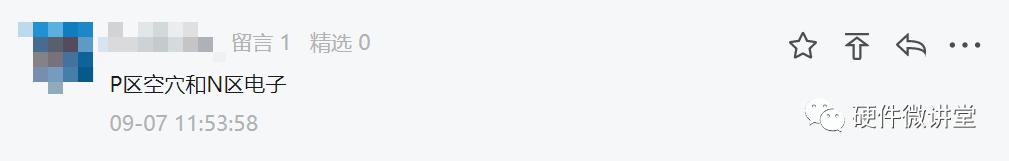

如上圖，第一行的小伙伴提出“P區空穴和N區電子”，這里是有上下文語境的，我簡要解釋下。
文章中原話是“當PN結正偏時，P區的電子和N區的空穴隨著正向電壓的增加而增加”。這里積累和增加的是P區的電子(少子)和N區的空穴(少子)，文章描述沒有錯誤。當外加正向電壓時Ｐ區空穴向Ｎ區擴散，Ｎ區電子向Ｐ區擴散，這樣，不僅使勢壘區（耗盡區）變窄，而且使載流子有相當數量的存儲，在Ｐ區內存儲了電子(少子)，而在Ｎ區內存儲了空穴(少子)。

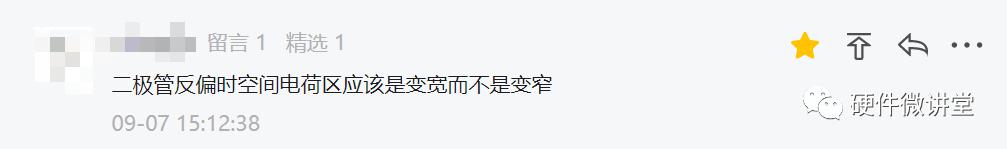

第二行的小伙伴提出“二極管反偏時空間電荷區應該是變寬而不是變窄”。
這里我解釋下：文章沒有說反偏時空間電荷區會變窄。文章說的是“勢壘區隨著外部反向電壓Vr的增加而增寬，隨著Vr減小而變窄?！边@個主要是說明勢壘區和外部反向電壓的跟隨關系，并不是說反偏時勢壘區會變窄。
答案7…

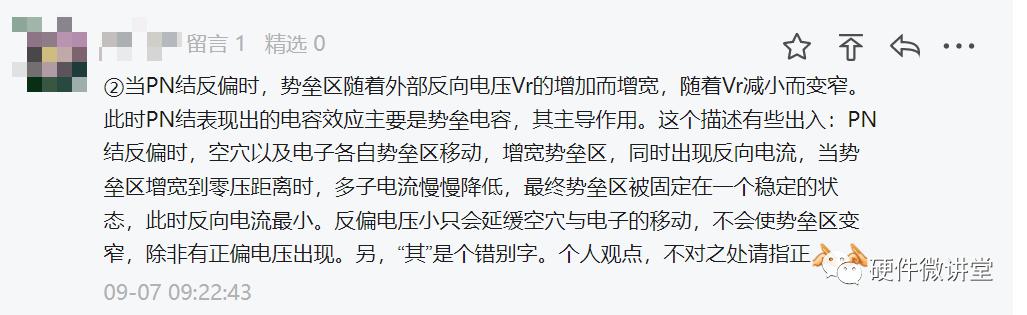

第七類，只有1位小伙伴，對“當PN結反偏時，勢壘區隨著外部反向電壓Vr的增加而增寬，隨著Vr減小而變窄。”這個描述提出了不同意見，具體詳見下圖。
感謝這些小伙伴的留言，其表述甚是專業和嚴謹，部分表述內容已超出我現有理解。目前我手頭的書籍上，也沒有講這么細。所以，以目前我的知識儲備，尚無法確定其合理性。
答案8…

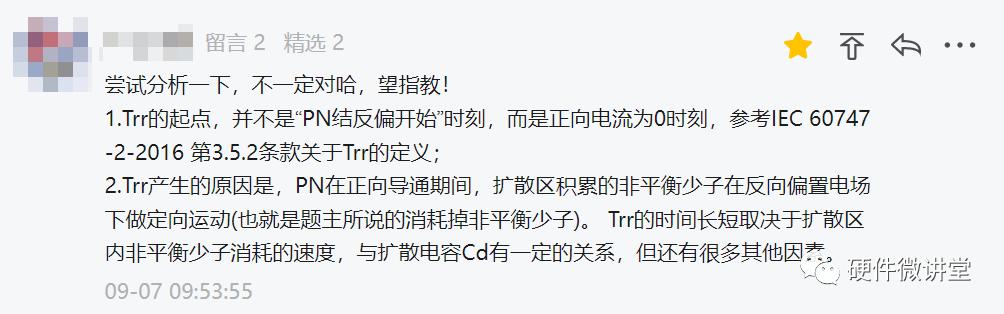

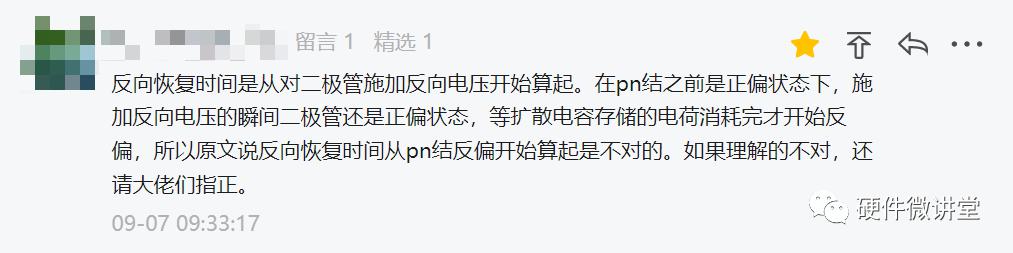

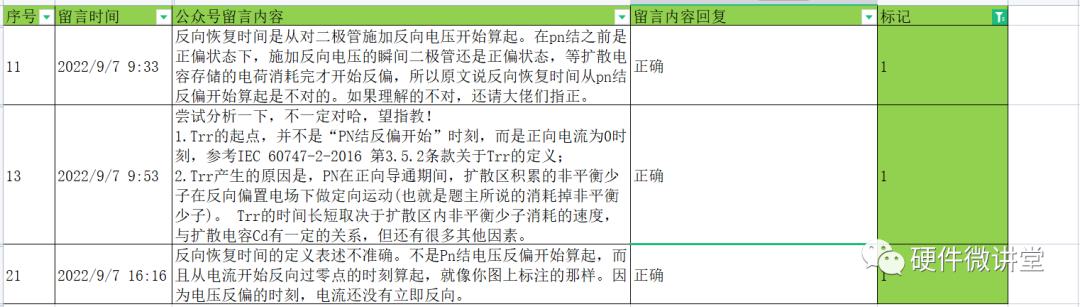

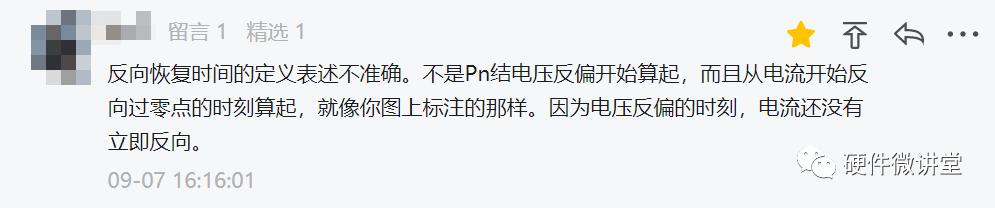

第八類，也是最后一類，共有3位小伙伴。他們不約而同地指出了反向恢復時間Trr的定量描述有問題，并不是“從PN結電壓反偏開始”，而是從電流開始反向過零點的時刻開始算起。對，這就是我想要提出的技術細節錯誤，這是一個概念性的理解錯誤。

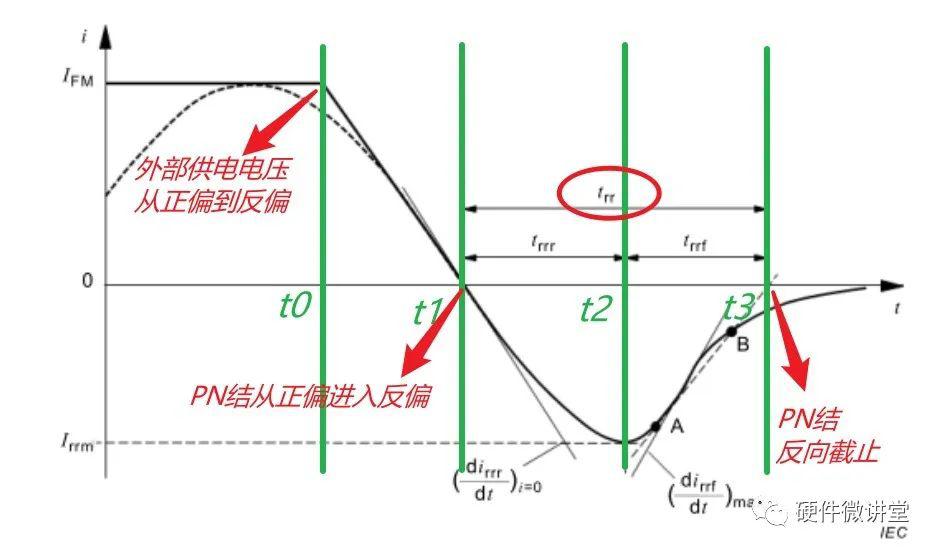

因?yàn)镻N結電壓剛開始反偏，如下圖t0時刻(注意這里指的是外部電壓反偏，并不是實際的PN結反偏)時，由于PN結電容效應的存在，原來的工作狀態不可能瞬間完全轉變。在電壓反偏后的一小段時間內(t0-t1)，二極管的PN仍處于正偏狀態，流動的電流仍是正向電流，只是數值在減小。
在t1時刻后，PN結的電流變?yōu)榉聪螂娏?，此時PN結處于反偏狀態，但不是反向截止。
在t2時刻，反向電流達到最大值Irm（最大反向恢復電流）。在此時刻后，反向電流開始減小。在此過程中，PN結內部積累的載流子(少子)逐漸消耗，直至t3時刻，反向電流減小至正常值。
其實，這里面還有對應的電壓突變波形，這個是有害波形，可能會損壞甚至擊穿二極管。這里不作展開。具體可以去研究上面提到IEC文檔。
小伙伴在留言時，甚至還給出了Trr產生的原因及影響因素，PN在正向?qū)ㄆ陂g，擴散區積累的非平衡少子在反向偏置電場下做定向運動(也就是我所說的消耗掉非平衡少子)。Trr的時間長短取決于擴散區內非平衡少子消耗的速度，與擴散電容Cd有一定的關系，但還有很多其他因素。
真的要給小伙伴們點贊！不僅指出哪里不對，給出修改方法，還附帶給出產生的原因及影響因素。這就給人眼前一亮，驚喜的感覺！
