引言

降低或消除電廠低品位冷凝熱的排放,提高發電企業能源利用率是火力發電技術一直以來追求的目標。熱泵技術的日趨成熟和快速發展,已經使回收利用低品位冷凝熱的工程設想轉化為了現實。

余熱大致分為六大類:高溫?zé)煔庥酂?、主高溫產品和廢渣余熱、可燃廢氣廢液廢料余熱、廢汽廢水余熱、化學反應余熱及冷卻介質余熱。而電廠存在大量余熱,如煙氣和冷源余熱等。排煙熱損失是鍋爐各項熱損失中最大的一項,約占鍋爐熱損失的70%~80%。受熱面的污染程度會隨著鍋爐運行時間的增加而加劇,排煙溫度一般會比設計溫度還要高20~30C。對于低溫省煤器,國內已有類似設備成功應用的經驗,如龍口電廠、威海電廠等,而國外利用低溫省煤器加熱熱網回水,已經達到了很好的效果。

國電廊坊熱電廠采用兩臺350Mw機組進行供熱。隨著該地區冬季供熱面積的增加,原供熱系統已經不能滿足要求。因此,通過開發適用于濕冷機組的新型余熱回收型凝汽器,利用冷源余熱并采用熱泵技術,提高余熱溫度達到供熱要求,減少了高品位蒸汽的利用,增加了低品位能量的使用,提高了電廠的熱經濟性,減少了對環境的污染。廊坊熱電廠基于新型余熱回收型凝汽器及熱泵等構成了供熱系統,本文將對電廠的熱經濟性進行分析,希望能為同類電廠提供參考。

1余熱回收型凝汽器的構成

余熱回用型凝汽器為單殼體、單背壓、表面式、雙流程、橫向布置,如圖1所示。

凝汽器主要由接頸、殼體、水室、背包式疏水?dāng)U容器等部分構成,底部固定支撐,接頸與汽輪機低壓缸排汽口連接方式為柔性連接。

余熱回收型凝汽器總體尺寸約為16.4m×10.1m×12.9m。管束分為主凝結管束區和余熱回收管束區兩部分。主凝結管束區由四組小管束組成,余熱回收管束區由四組扁長形管束組成,管束以凝汽器中心線為軸對稱布置。圖1僅表示了凝汽器半側管束。

主管束區和余熱回收管束區分別設置獨立的冷卻水循環系統。主管束區冷卻水由進出口水室的下側進入凝汽器,上部流出。余熱回收管束區設置單獨的冷卻水系統,以實現余熱回收區的單獨控制。

主管束區水室分四只進出口水室和四只返回水室,主管束區水室冷卻水進出口口徑為小1420×14。余熱回收水室由兩只進出口水室和兩只后水室組成,余熱回收水室冷卻水進出口口徑為小820×14。

2熱泵選型及參數

廊坊電廠供熱機組為C350-24.2/0.4/566/566型抽凝機組。額定采暖工況下汽輪機供熱抽汽燴值hcq=2954.28kJ/kg,汽輪機排汽燴值hn=2483.88kJ/kg,供熱抽汽在發生器放出熱量凝結成80℃左右的飽和水(hbs=334.95kJ/kg),機電效率7jd取0.99,則單位供熱蒸汽做功量為:w=(hcq-hn)x7jd=465.70kw/kg。單位供熱蒸汽在發生器中的放熱量為:g=hcq-hbs=2619.33kw/kg。則電能轉換系數1=w/g=0.178。

根據熱泵廠家提供參數,壓縮式熱泵制熱性能系數CoPy取4.6,吸收式熱泵制熱性能系數CoPx為1.653。根據計算得:入=(CoPx-1)/(CoPy-1)=0.1814。因?yàn)?<入,故對于該工程項

目采用吸收式熱泵的熱經濟性要高于壓縮式熱泵。故選吸收式熱泵為供熱熱泵。

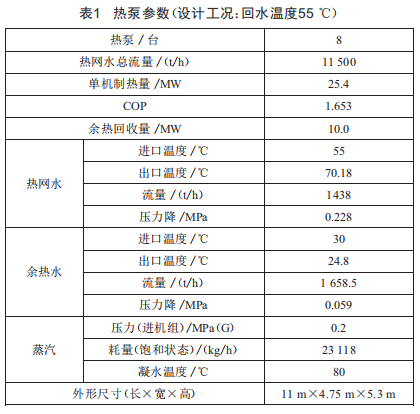

采用8臺單機制熱量為25.4Mw(回水溫度55℃)的溴化鋰吸收式熱泵。單臺溴化鋰吸收式熱泵機組額定設計工況技術參數如表1所示。

配置8臺熱泵,熱網回水為55℃時,2×350Mw機組總回收余熱量為80.1Mw。

3余熱回用系統

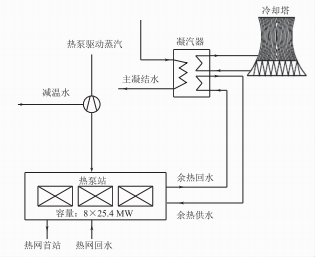

基于新型凝汽器的余熱回用系統如圖2所示,熱網首站采用熱泵＋熱網加熱器兩級加熱模式。熱泵系統以機組0.4MPa、245℃供熱抽汽為驅動汽源,提取冷源余熱。2×85t/h供熱抽汽經減溫后進入熱泵,凝結成水,溫度80℃。通過閉式凝結水箱回收后,由熱泵站內凝結水泵送至熱網疏水管道:11500t/h熱網回水首先進入熱泵一級加熱,水溫由55℃加熱到70.18℃,再經熱網換熱器二次加熱后對外供熱。

圖2余熱回用新型凝汽器供熱系統

13280t/h冷源余熱進入熱泵,提取余熱后,熱泵循環工質從30℃降為24.8℃,進入凝汽器吸熱升溫后再進入熱泵,完成一次熱泵一凝汽器一熱泵的閉式循環。

4冷源余熱回用經濟性分析

廊坊市區集中供熱面積:2013年為1954.52萬m2(978Mw)、2015年為2244.03萬m2,預計2020年為2478萬m2。擬建設兩臺35萬kw供熱機組為市區采暖供熱主熱源(供熱能力約為660Mw),保留現有8座鍋爐房作調峰熱源(309.2Mw)。城市綜合采暖熱指標暫按45w/m2(含5%管網損失),供暖室外設計溫度1w=-9℃,室內計算溫度1n=18℃。在某一室內溫度下,供熱建筑面積不變,采暖熱指標是隨著室外環境溫度的變化而變化的。

4.1年采暖熱負荷

廊坊市供暖室外設計溫度1w=-9℃,室內計算溫度1n=18℃。在某一室內溫度下,供熱建筑面積不變,采暖熱指標是隨著室外環境溫度的變化而變化的。某一室外溫度下的供暖熱負荷,其大小為:

式中,Q'為在室外溫度1w'下供暖熱負荷(Mw):Qmax為熱網最大熱負荷(Mw):1w為供暖室外溫度(℃):1w'為某一室外溫度(℃):1n為室內溫度(℃)。

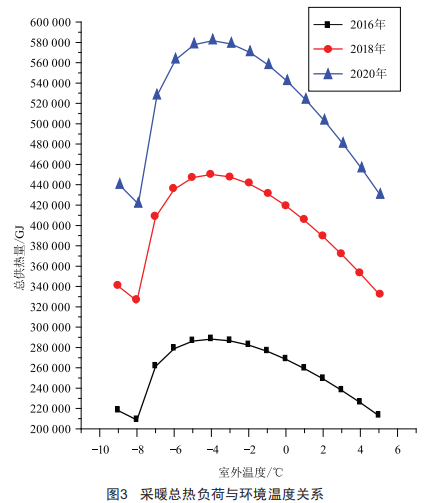

2016、2018及2020全年采暖總熱負荷與環境溫度統計結果如圖3所示。

圖3中全年采暖總熱負荷除與環境溫度有關外,還與室外溫度延續小時數及小時熱負荷有關。

4.2抽汽參數

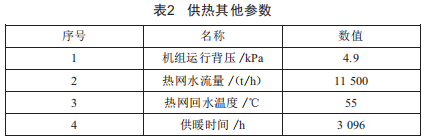

供熱抽汽參數為0.4MPa/245℃,額定抽汽流量為2×550t/h。根據北方供熱電廠調研結果,35萬kw機組穩定運行抽汽流量一般維持在2×450t/h。本著從實際出發的原則,抽汽流量按2×450t/h進行分析。其他設計條件如表2所示。

4.3供熱參數

供回水溫度:120/55℃:熱網循環水量:10585t/h:國電廊坊熱電廠出口工作壓力(圍墻外1m):1.35MPa<1.6MPa:國電廊坊熱電廠首站回水壓力:0.30MPa:供回水壓差:1.1MPa:考慮換熱首站換熱器阻力及內部管網、廠區管網及計量裝置阻力損失0.25MPa,電廠熱網循環水泵的揚程為1.35MPa。

4.4熱經濟性分析

設鍋爐效率:93%;管道效率:98%;熱網效率:98%;供熱廠用電:5kw·h/GJ;發電煤:315g/kw·h;標準煤co2、so2排放量分別為2.95t、0.026t。

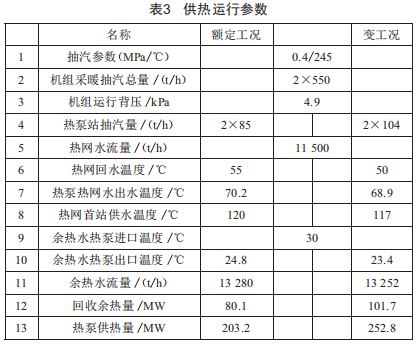

熱網加熱器和熱泵聯合運行時,比較熱網回水溫度分別為55℃和50℃供熱運行參數及計算結果,如表3所示。

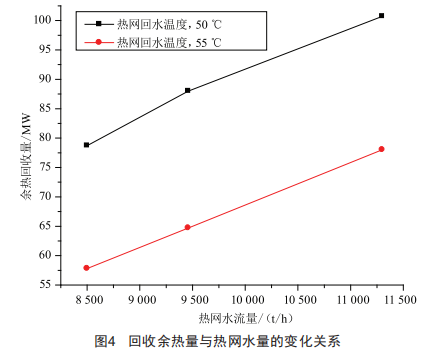

不同供熱工況,熱網回水溫度分別為55℃、50℃時,回收余熱量與熱網水量間的變化關系如圖4所示。

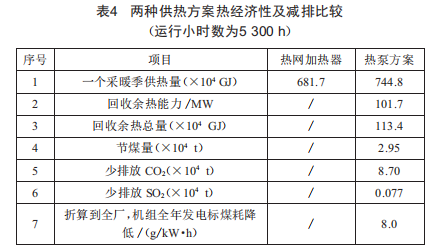

熱網加熱器方案、熱泵＋熱網加熱器方案以供熱量、發電量相同進行比較。利用等效熱降理論,通過對機組熱經濟性指標的計算,獲得綜合效益相關參數,如表4所示。

采用新型凝汽器技術與成熟的溴化鋰吸收式熱泵機組應用技術相結合,能夠最大限度回用機組冷源余熱。以機組正常長期運行背壓為計算條件,所獲得的成效如下:

(1)回收機組余熱101.7Mw;

(2)每年節省標準煤2.95萬t,相當于機組全年發電標準煤耗率降低8g/kw·h;

(3)二氧化碳和二氧化硫排放量分別減少8.7萬t和0.077萬t。

之所以有如此收益,主要是因?yàn)榻档土烁咂肺徽羝某槠?利用熱泵提高了低品位的冷源熱量,降低了機組煤耗率,增加了電廠的熱經濟性。

5結論

(1)采用新型余熱回收型凝汽器及吸收式熱泵供熱系統后,機組的熱效率提高,供熱標煤耗率降低。設計工況下,余熱回收能力為101.7Mw;

(2)全年發電標準煤耗率降低約8g/kw·h,節省標準煤2.95萬t/年;

(3)二氧化碳和二氧化硫排放量分別減少8.7萬t和0.077萬t。

廊坊熱電廠機組基于濕冷機組的新型余熱回收型凝汽器所構建的供熱熱網,通過熱泵技術,將冷源熱量加以回收利用,增加了供熱量,實現了節能減排。
