引言

石油化工企業中的生產和儲存裝置所涉及的油品及物料多為易燃易爆、有毒有害物質,一旦發生泄漏,易發生火災、爆炸及中毒事故,導致巨大的人員傷亡、財產損失和環境破壞。

在國外化工廠,移動庇護所已經被廣泛采用,能在一定時間內為避難人員提供生命安全保障必要條件以等待救援,是疏散逃生的關鍵補充,對保障石油化工企業人員安全具有十分重要的意義。

在國內,尤其是內資企業,較少使用移動式庇護所,國內缺少相關規范。爵格工業承擔了2016年安全生產重大事故防治關鍵技術科技項目一抗爆庇護所技術研究,就相關技術開展了研究,包括通風系統設計。

在事故發生時,庇護所所處環境較為復雜,四周受到爆炸沖擊波的影響,且有毒有害、易燃易爆氣體四處彌漫。與室外相通的通風設備須能夠抵抗沖擊波,避免沖擊波進入庇護所內,損傷室內設備及人員,且其電氣元件須防爆,避免其成為點火源,引爆易燃易爆氣體。

1庇護所通風系統組成

本課題所設計庇護所大小為6058mm×2438mm×2896mm,用于5人庇護。

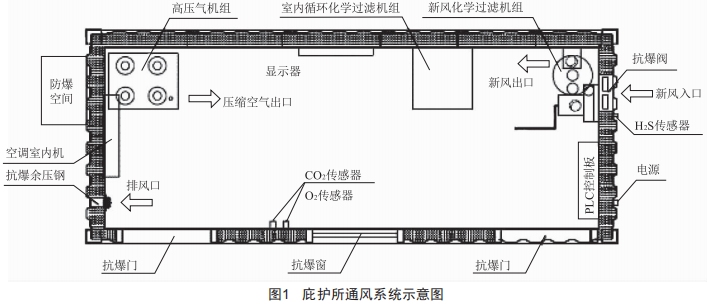

庇護所最終可以任意組合成所需尺寸,根據實際庇護人數而定。庇護所通風系統由新風化學過濾系統、室內循環化學過濾系統、高壓應急呼吸系統、室內溫度調節系統、傳感器系統以及PLC控制系統六部分組成,如圖1所示。

2新風化學過濾系統

其由新風入口處安裝于墻壁上的抗沖擊波閥、有毒有害氣體傳感器、隔離庇護所氣密閥、換向閥、化學濾料、帶手動功能的風機及出風口組成。

正常通風狀態下新風量按照30m3/(h)人)計算,應急通風狀態時新風量按照3.2m3/(h)人)。

新風入口處閥門須在室外爆炸沖擊波作用下瞬間關閉,關閉時間在2~10ms內,要求不發生損壞。

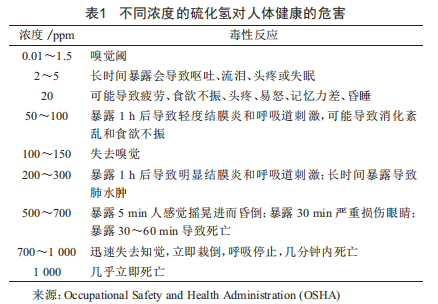

有毒有害氣體傳感器須根據氣體種類及報警范圍進行選擇,石油化工廠典型有毒氣體H2S,其不同濃度會對人體造成不同程度的影響,如表1所示。在新風入口處安裝H2S傳感器,設置高低濃度2級報警。

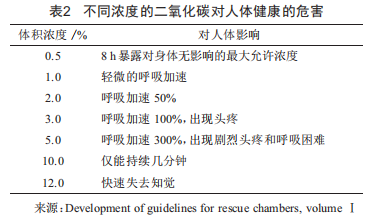

室內人員產生的C02濃度在1%以下,不同濃度C02對人體的影響如表2所示。

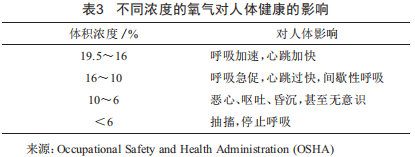

室內02濃度一般在19.5%~23.5%(0sHA),02濃度不足時對人體的影響如表3所示。

隔離庇護所氣密閥在H2s傳感器探測到周?chē)懈邼舛菻2s時,傳感器信號觸發,傳至PLC控制柜,發送信號至氣密閥電動執行器,將閥門關閉,最終將庇護所密閉,避免毒氣進入室內。

換向閥用于改變新風氣流方向。正常通風時,室外新風不流經化學過濾模塊而直接進入室內,避免化學過濾模塊因吸收空氣中的水分而失效。

化學濾料作為通風系統核心部件,用于去除空氣中的有毒有害氣體。我們主要依據所需去除氣體的種類、濃度、流速、庇護時間以及濾料吸附能力,來確定化學濾料型號和用量。

新風系統所使用風機須自帶手動功能,確保在斷電情況下,通過手動轉動風機保證室內正常通風。

抗爆余壓閥用于維持室內正壓50Pa以上,避免室外有毒氣體滲透至室內,同時防止沖擊波通過排風口進入室內造成人員及設備損傷,該閥門須具備抗爆功能。

3室內循環化學過濾系統

其主要用于去除進出庇護所而帶入的少量有毒有害氣體以及報警前經過新風系統進入室內的有毒有害氣體,確保室內人員生命安全。

4高壓應急呼吸系統

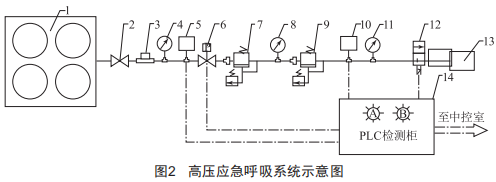

其由高壓氣瓶組1、高壓手動球閥2、高壓氣體過濾器3、高壓壓力表4、高壓變送器5、高壓電動球閥6、高壓減壓閥7、中壓壓力表8、中壓減壓閥9、低壓變送器10、低壓壓力表11、電磁閥12、消音出氣口13和PLC控制柜組成,如圖2所示。

4.1工作原理

H2s傳感器探測到周?chē)懈邼舛菻2s時,系統發出警報并關閉新風口,自動由低到高啟動球閥,高壓壓縮空氣經高壓減壓閥減壓至約700kPa(7bar),再經中壓減壓閥將壓力減至約200kPa(2bar),空氣釋放后經消音出氣口送至庇護所。

若檢測到高壓球閥沒自動打開,系統會提示人員手動打開高壓球閥,高壓減壓閥自帶的高壓保護裝置能在中壓管路壓力過高時,自動切斷高壓管路,阻止中壓管路壓力影響。中壓壓力傳感器的作用是檢測中壓管路的壓力。消音出氣口帶流量調節功能。

4.2儲氣量計算

庇護所通風系統須能夠提供足夠的新鮮空氣維持室內人員正常呼吸,且空氣質量滿足NFPA1989一2008標準要求。

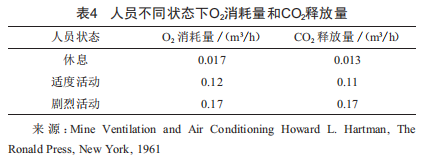

庇護所內人員按照80%時間處于休息狀態和20%時間處于適度活動狀態,每人每小時所需空氣量為3.2m3,選用4個20MPa高壓氣瓶形成高壓氣瓶組給庇護所供氣,滿足室內人員需氧量,同時將空氣中C02濃度稀釋到1%以下,避免發生C02中毒問題。人員不同狀態下02消耗量和C02釋放量如表4所示。

5室內溫度調節系統

采用壁掛式分體空調維持庇護所內的溫度,室外機處于爆炸危險環境中,須具備防爆功能。

6傳感器系統

H2s傳感器設置高低2級報警,低濃度報警值為5ppm,高濃度報警值為50ppm。室內02傳感器報警值為19.5%,C02傳感器報警值為1%。傳感器信號輸入給PLC控制系統,通過PLC控制系統控制相應設備開啟和關閉。

7PLC控制系統

移動式庇護所通風系統的運行分為正常模式和應急模式,整個通風系統由PLC控制系統配合傳感器系統自動控制通風設備開啟和關閉。在正常運行模式下,室外新風通過新風系統直接進入室內,由室內循環化學過濾系統處理,滿足日?？諝庖蟆Ｔ趹?yīng)急運行模式下,低濃度報警時,室外新風通過毒氣過濾系統過濾,該系統可以滿足要求庇護時間內的新風空氣處理量。高濃度報警時,氣體濃度超出了毒氣過濾系統的處理能力而直接進入室內,此時須關閉氣密閥,封閉整個庇護所,當室內02和C02濃度超過限值時,啟動應急呼吸系統給室內提供所需空氣,維持生命,等待救援。

8結語

本課題研究基于石油化工廠實際情況,提出了合理的庇護所通風系統設計,在設計庇護時間內能確保提供足夠維持避難人員生命的空氣以等待消防救援。庇護所通風系統在室內外設置相關傳感器,可實時讀取室外毒氣濃度以及室內o2和Co2濃度,由PLC控制柜根據傳感器信號自動開啟新風化學過濾系統和高壓應急呼吸系統,解決了因中控室距離裝置區較遠,操作人員無法及時避難的問題。
