引言

目前,在動車、碳鋼車及實驗車運行過程中,車下配置的電氣元件檢修用的檢查門為固定門,不可拆卸,檢修人員檢修時容易被檢查門磕碰劃傷,甚至出現支撐結構失效,造成嚴重人身傷害的事件。因此,設計一種檢查門,既能滿足快速檢修,又能保證檢修人員的人身安全,成為當務之急。

1結構介紹

檢查門摒棄了常用的支撐結構,采用可拆卸結構,檢查門外形尺寸長752mm、高428mm、厚37mm,一個人即可快速完成拆卸,操作簡單。在檢修時可快速拆卸下檢查門,完成檢修工作后,通過調節把手,快速完成檢查門的歸位。

檢查門組成包括折頁組成、面板、鎖組成、通風罩板組成、防松卡組成,如圖1所示。

圖1檢查門組成

1—折頁組成2—面板3—鎖組成4一背板組成5一防松裝置組成

可拆卸功能主要取決于折頁組成,選用可拆卸折頁,通過調節把手和彈簧同時作用,達到可拆卸狀態。結構如圖2所示,包含折頁后片、轉軸、折頁前片、把手和扭簧,折頁后片和折頁前片通過轉軸連接在一起,把手、轉軸用扭簧連接。折頁組成用螺栓與檢查門連接。

圖2折頁組成

1一折頁片12一轉軸3—折頁片24—把手5—扭簧

面板上有通風帽檐,在滿足通風要求的同時,防止了雨水的進入。面板中間和下部設有排水孔,如遇進水情況,可從漏水孔排出,保護電氣元件的使用安全,如圖3所示。

圖3面板

1一防水帽檐2一排水孔

鎖組成采用提手結構,在檢修時,旋轉把手打開后,可用于提拉檢查門,操作方便。鎖組成與檢查門采用栓接,如有損壞,可直接更換配件,操作簡單。

通風罩板可防止雨水或其他液體進入,對電氣元件造成傷害,上部距離面板帽檐以上設有通風孔,可用于電氣元件在工作時產生的氣體的排放。根據雨水可能進入的角度計算了擋水板的位置,一旦雨水進入,擋水板可阻止其進入電氣元件,并導流至排水孔。如圖4所示。

圖4通風罩板

1一排氣孔2一擋水板

防松裝置為不銹鋼和65Mn鉚接后點焊在面板上,起到鎖機構失效后的防脫功能。結構如圖5所示。

圖5防松裝置

2強度分析

檢查門面板和后罩板材質為s30103-1/8Hard,折頁材質為06Cr19Ni10,許用應力如表1所示,參考材料標準AsTMA666-2016《standardspecificationforAnnealedorCold-workedAusteniticstainlesssteelsheet,strip,Plate,andFlatBar》和GB/T3280-2007《不銹鋼冷軋鋼板和鋼帶》,安全系數s取1.15。

檢查門在經線方向?yàn)?g、豎直方向?yàn)?g、水平方向?yàn)?g的作用下,利用前處理軟件Hypermesh、計算軟件ANsYs、后處理軟件Hyperview,發現最大應力出現在折頁與面板連接處,最大應力值為10.63MPa,遠遠小于材料的許用應力178MPa,滿足設計強度要求。

3型式試驗要求

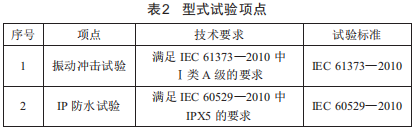

作為電氣元件用檢修門,需經過IP防水試驗,屬于車下懸掛件,需經過振動沖擊驗證等,具體如表2所示。

經過試驗驗證,檢查門符合以上要求,可用于軌道交通、日常維修等對電氣元件通風防雨要求較高的場所。

4結語

采用此款檢查門,電氣元件在使用過程中產生的熱量可通過通風面板上的通風口排放,能夠滿足散熱需求:在停車檢修時,利用鎖把手提起檢查門,可檢測電氣元件的使用狀態并確定是否需要檢修:通過可拆卸折頁,檢查門實現了拆卸功能,方便了電氣元件的檢修及清洗:防松裝置可避免鎖失效造成的安全隱患,同時保證了檢修人員工作環境的安全性。

此款檢查門,配件易于更換,操作簡單,大小可根據檢查口接口尺寸進行調整,故可廣泛應于需要檢修的場所。
