引言

桶外攪拌混合器是核設施中利用桶外水泥固化技術處理低、中放廢液的核心設備,其工作原理是將水泥及干粉添加劑與料液在攪拌器內充分?jǐn)嚢杈鶆蚝笤賹⑺酀{排出,裝入固化桶內進行固化及養護處理。

本文對某工程中使用的400L攪拌混合器的攪拌過程進行了數值模擬,分析了攪拌容器直徑、攪拌獎葉結構及尺寸、攪拌轉速等影響攪拌器內部流場的因素,從而進行攪拌混合器結構與參數的優化。

1流動控制物理模型

水泥干粉與料液攪拌的使用工況涉及兩相和三相計算(忽略攪拌過程中水泥與水的化學反應對攪拌流場的影響),在工程中采用的多相流模型主要包括VoF(VolumeofFluid)模型、混合(Mixture)模型、歐拉(Eulerian)模型等。VoF模型主要用來模擬自由液面問題:混合模型是一種簡化的兩(多)相流模型,它使用單流體方法來模擬各相有不同速度的兩(多)相流:歐拉模型將連續相與分散相視為連續的一體,對每一相都建立動量方程和連續性方程,通過壓力和相間交換系數的耦合來計算求解。

三相計算的水泥顆粒體積分?jǐn)?shù)較大,計算量較大,選取混合模型作為多相流模型,既能保證對攪拌器流場的準確分辨,又能提高計算效率。

2數值模擬

攪拌流場涉及空氣一料液—水泥顆粒組成的三相,對于不同獎型特定工況下的流場運動特性對比,可簡化為兩相流處理,以提高效率:對于瞬態工況、轉速優化分析等部分,研究目標為固體顆粒的相關特征,無法忽略氣液兩相對固態的影響,此時采用混合模型計算氣體、液體和固體顆粒的物理特征。

2.1幾何建模

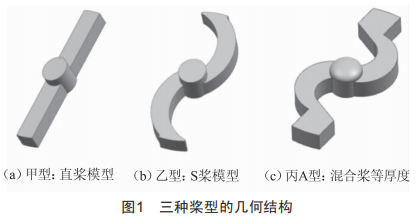

選取不同獎葉模型進行對比計算,如圖1所示,簡化設備局部結構,可以得到計算域的完整模型。

2.2網格劃分

多重參考系(MultipleReferenceFrame,簡稱MRF)法適用于穩態計算,對非穩態流場也能得到良好的模擬結果。攪拌器內部流場結構復雜,可使用MRF法進行處理。將攪拌器內部流場分為兩個區域:(1)攪拌獎及其周?chē)鷧^(qū)域?yàn)閯?dòng)區域,包含高速運動的攪拌器及旋轉坐標系,設定動區域內的流體速度和攪拌獎轉速相同:(2)靜區域部分為攪拌器內部計算域減動區域,處于靜止坐標系。

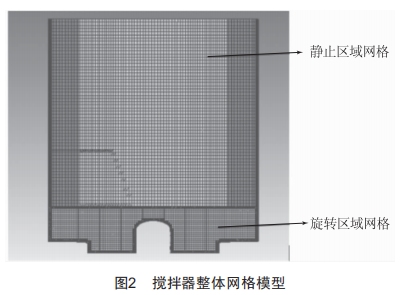

靜止區域采用結構網格,旋轉區域采用帶邊界層的非結構網格,以提高計算精度。網格模型如圖2所示。計算域主體采用六面體網格、四面體網格、邊界層網格等,充分考慮交界面網格密度匹配、獎葉附近區域網格處理以及網格尺度連續性。

2.3評價標準

攪拌效果的性能評價主要圍繞攪拌的排出性能、剪切性能和混合性能三方面,具體包括:液相固含率、混合時間、攪拌功率、相同位置的徑向及軸向速度分布、剪切性能等。其中,液相固含率、混合時間是攪拌均勻性最直觀的體現,是相對更重要的評價指標,其次流場的速度分布也能從流場方面體現攪拌器的攪拌均勻性。

3結果與討論

3.1不同獎型

以相同介質的穩定工況,對不同獎型(2.1節所述)的攪拌流場進行分析。三種獎型在x=0截面的速度矢量分布如圖3所示。

分析攪拌桶同一高度截面的軸向、徑向、切向速度,得到以下結論:

(1)相同轉速下,直獎型軸向排出性能與徑向排出性能均較好,但剪切性能較弱,且液面過高,速度梯度較大,攪拌過程易引起飛濺。

(2)s型獎徑向排出性能較強,軸向排出性能弱,且軸心位置料分布少,容易出現混合不均勻現象,影響混合性能。

(3)s混合型獎軸向排出性能較強,徑向排出性能較弱,但剪切性能較強。

3.2不同桶徑瞬態工況

選取s型混合獎,采用氣液固三相模型(混合模型),在特定攪拌轉速下對攪拌桶直徑分別為850mm、900mm、950mm時的攪拌性能參數和流場分布情況進行分析。

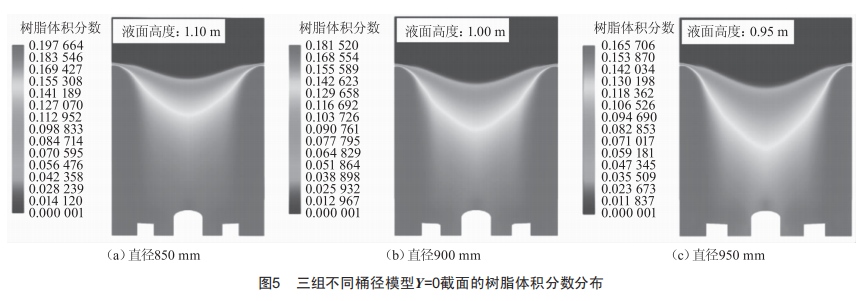

對比不同桶徑攪拌器模型在相同的混合時間內達到的均勻程度,判斷桶徑的選取。選取y=0截面,高度分別為300mm和600mm,距離軸心距離分別為0、0.5r、0.9r的6個監測點,如圖4所示,監測各點的樹脂體積分?jǐn)?shù)隨時間的變化,樹脂占料液的體積分?jǐn)?shù)變化如圖5所示。

隨著攪拌時間的推進,樹脂在三種攪拌器中的變化趨勢相近:由于攪拌導致空氣的混入,樹脂的體積分?jǐn)?shù)有一定減小。從圖5中樹脂在料液中的體積分?jǐn)?shù)變化可知,6個監測點樹脂占料液的體積分?jǐn)?shù)變化上限和下限的差別為0.02%左右,可見樹脂在料液中的均勻性沒有隨著料液加入水泥后整體物性的變化而受到過多影響,不同位置的體積分?jǐn)?shù)相差不大,樹脂還是均勻分布在料液之中。隨著攪拌桶直徑的增大,模型的自由液面逐漸降低。

3.3攪拌速度分析

選取S型混合獎,針對不同轉速下水泥下料后到攪拌均勻狀態,開展空氣一水泥一料液三相數值模擬,分析判斷轉速對攪混均勻性的影響。以水泥加入后在液面上的落點區域作為初始分布。

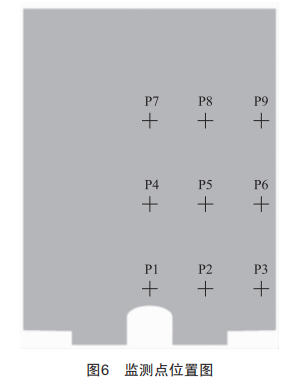

選取ys=截面,高度分別為02=00、m2200、82200,距離軸心距離分別為2、2.mr、2.9mr的9個監測點,如圖6所示,監測水泥體積分?jǐn)?shù)隨時間的變化。

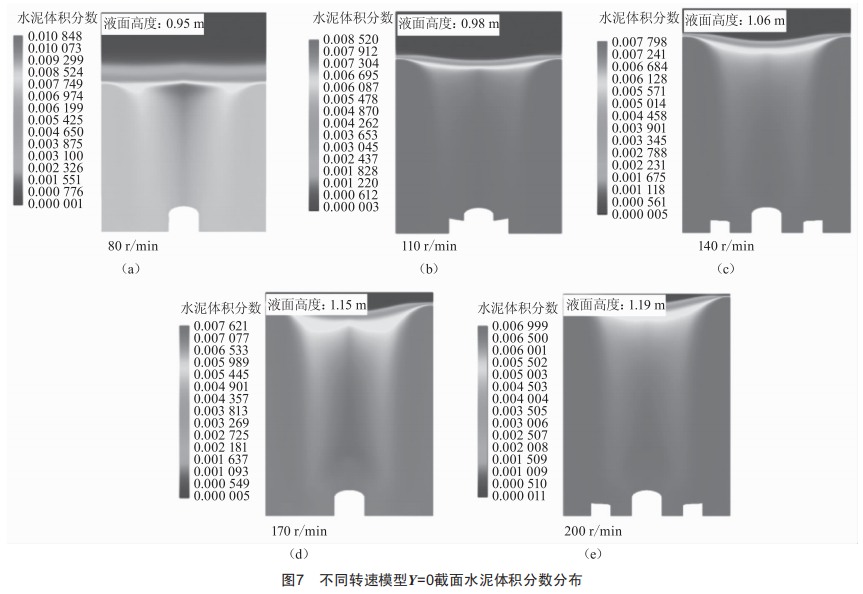

選取攪拌7ms后的監測數據,對比不同轉速下攪拌流場內不同監測點的水泥體積分?jǐn)?shù)差別。ys2截面水泥體積分?jǐn)?shù)分布如圖7所示。

結果表明,轉速越大,攪拌越能快速趨近均勻狀態:攪拌7ms后,9個監測點的水泥體積分?jǐn)?shù)趨近:轉速增加有助于攪混效率的提高,但轉速較高時(172r/0in、022r/0in),液面位置較高(分別達到1.1m0和1.190),容易造成飛濺。綜合考慮攪拌混合均勻性、攪拌液面高度等因素,攪拌獎轉速在142~1m2r/0in可較好地匹配下料與攪拌,且不會造成攪拌過程的飛濺。

3.4獎型角度參數的影響

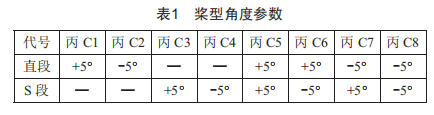

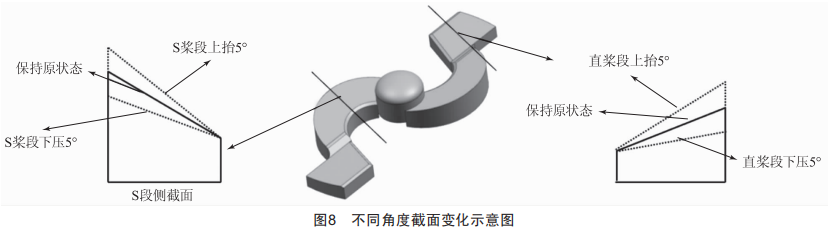

在S型混合獎的基礎上,分析直獎段、S獎段不同角度值下的攪拌性能參數和流場分布情況,獎葉兩部分傾角示意圖如圖8所示,各獎在已有模型的基礎上對直獎段及S獎段型傾角進行調整,如表1所示。

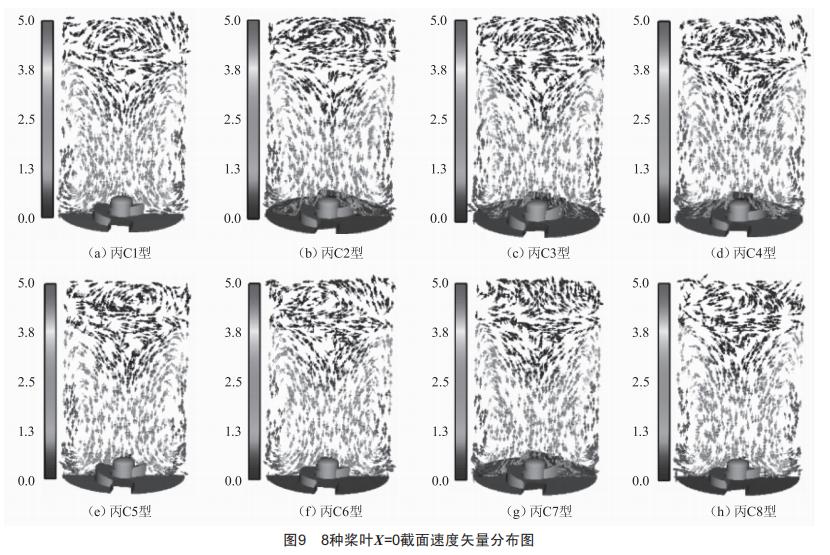

圖9為各獎葉在xs2截面處速度矢量圖,從軸向、徑向、切向速度的變化趨勢分析兩段獎葉的傾斜角度對攪拌流場的影響:

(1)軸向速度:直獎段下壓之后,直獎段的斜率增大,攪拌過程中對泥漿軸向的沖擊增加:S段斜度可較好地對徑向及軸向速度進行分配,斜度過大或過小均會降低攪拌獎排出性能:攪拌獎軸向排出性能受S獎段影響較大,攪拌獎軸向排出性能與攪拌獎角度之間存在最佳角度使軸向排出性能最好。

(2)徑向速度:直獎段角度減小,攪拌過程中徑向作用力增加,從而使徑向速度增加;S段角度增加使攪拌獎與泥漿徑向接觸面積增大,攪拌過程中徑向作用力增加,從而使徑向速度增加。S獎段上抬＋直獎段下壓,最大限度地增加了攪拌獎與泥漿的徑向接觸面積,從而使攪拌過程中徑向速度最大。綜合分析,攪拌獎徑向排出性能受S獎段角度影響較大,攪拌獎徑向排出性能隨著攪拌獎角度增大而呈逐漸增大趨勢。

(3)切向速度:直獎上抬后角度增大,攪拌過程易出現渦流,直獎段下壓后剪切角變小,剪切力下降;S獎段傾角過大會造成渦流,剪切角減小則剪切力下降。

4結論

此文應用FLUENT軟件,針對桶徑參數、獎葉結構及選型、攪拌轉速進行下料過程仿真研究,主要結論如下:

(1)關于桶徑:相同轉速下,攪拌桶直徑越大,自由液面越低:各桶徑下,固相在料液中的體積分?jǐn)?shù)占比相差不大。

(2)關于轉速:隨著轉速增加,各點水泥體積分?jǐn)?shù)與平均值間的差距逐漸縮小,轉速越高,攪拌器內流場越能快速趨近攪混均勻:轉速增加有助于攪混效率的提高,但轉速過高,液面位置較高,容易造成攪拌過程中的飛濺。

綜合混合性能、液面高度等因素,桶徑選取900mm,攪拌轉速為1m041~0r/min。

(3)關于獎型:直獎獎型的排出性能較好,但剪切性能差:s型獎徑向排出性能較強,軸向排出性能弱,且軸心位置料分布少,容易出現混合不均勻現象,影響混合性能:s型混合獎軸向排出性能較強,徑向排出性能較弱,剪切性能較強。

(4)關于獎型傾角:攪拌獎軸向排出性能受s獎段角度影響較大,軸向排出性能隨攪拌獎角度增加,先增加后減小:攪拌獎徑向排出性能受s獎段角度影響較大,徑向排出性能隨著攪拌獎角度增大而逐漸增大:攪拌獎剪切性能受直獎段角度影響較大,攪拌獎剪切性能與攪拌獎角度存在最佳角度使攪拌獎剪切性能最好。

綜合以上,丙C型獎葉可綜合兼顧排出性能、剪切性能、混合性能及液面高度,為較優的獎型選擇。
