引言

如今,智能電能表已逐步取代老式電能表,智能電能表通過DL/T645或DL/T698協議將數據傳輸?shù)讲杉K端,再由采集終端通過上行協議傳輸?shù)接貌芍髡?。相比于以前的手?dòng)抄表,整個流程節省了大量的人力,極大地提高了數據采集效率。而搜表功能,則是通過下發廣播報文,根據臺區下電能表的響應,來統計臺區電能表數量,并記錄表地址,從而進行檔案下發以及數據統計等工作。因此,提高搜表效率,有利于減少數據采集的整體時間,提高數據采集效率。

1RS485搜表原理

在采集終端下發采集數據的報文中,根據DL/T645或DL/T698協議,可通過將地址域的一個或多個字節替換成0xAA的方法,來達到當前字節為任意的效果,從而可以實現廣播一條報文給所有符合條件電能表的功能。如果返回報文可解析,就得到了一塊表的地址:如果不可解析,就說明滿足當前地址條件的表數量不止一塊,多條報文通過同一個通道返回糅雜在了一起,那么可以減少0xAA字節的數量,細化地址繼續搜表,直到報文可解析為止。

2.1現有搜表方法

1.1.1不擴展抄表協議

在不擴展抄表協議的情況下,一般是先下發一條全0xAA地址的廣播報文,確認一下當前RS485通道以及當前波特率下是否存在電能表。如果返回不止一條報文,無法進行解析,則替換最低位字節地址逐個搜尋:如果返回報文可解析,則記錄。就這樣逐輪次遞歸,逐個替換高一字節地址,直到搜齊為止。

1.1.2擴展抄表協議

杭州海興電力科技股份有限公司于2021年提出了一種注冊搜表的模式[2]:采集終端發送包含標記指令的搜表報文,電能表接收到后通過判斷自身的注冊狀態來決定是否返回。這樣就有效減少了重復表地址的返回,減少了搜表輪次。

1.2目前存在的問題

目前來看,普通的RS485搜表方法存在搜表周期長、輪次多、搜表慢的問題,如果遇到低位字節相同的特殊情況,搜表周期就會達到一個離譜的長度,且其中大部分時間都浪費于無意義的枚舉,存在大量時間冗余。而注冊搜表無疑在速度上提高了很多,但需要電能表回復特殊的搜表報文,以及判斷自身是否是注冊狀態,這對普通的電能表協議進行了一部分?jǐn)U展,在實際應用中不適合目前已穩定運行的臺區環境。

2問題分析

針對1.1中提到的兩種方法,本文提出了一種基于當前搜表協議的RS485通道的搜表算法,通過計算不同遍歷層級的地址總數,以及分析優化遍歷的字節路線,來達到在不擴展協議的前提下,有效減少搜表中存在的時間冗余,提高搜表效率的效果,且該算法在不規則表地址的場景下有著良好的調節能力。

3優化措施

在搜表返回報文的處理上,一般遇到無法解析的報文,只能判斷為多塊表同時返回,從而繼續下一輪替換地址,但一個字節的地址替換就要遍歷0x00到0x99共100種情況,如果提前搜出了目標表,但無法判斷表的數量,則必須將所有情況遍歷一遍,這無疑導致了極大的時間冗余。

因此,可以通過一定的方法來判斷返回表的具體數量。這里以645表舉例,如果將正向有功作為搜表報文,發送一條[68AAAAAAAAAAAA68110433323433xx16]的報文,返回報文的長度為36字節,算上前置4個0xFE就是40字節,可以通過RS48S通道上返回的報文長度,計算標志性字節,如5xFE、0x68的數量來確定當前地址下的表數量。如果當前地址下有返回,那么可以再下發一遍同樣的報文來確保計算的準確度。在搜到表了之后,可以對比當前地址下的總數量,如果已經滿足,那么就可以舍棄后續的循環遍歷,提高搜表效率。

除此之外,當收到一條完整可解析報文的時候,可以針對解析出來的表地址,將部分字節替換成0xAA下發,并且記錄統計返回報文中分析出來的表數量,加快枚舉進度。比如說,下發[AAAAAAAAAAAA]地址的一條報文,分析返回報文得出有3塊表。如果3塊表的表地址分別為[xxxxxxaaaaaa][xxxxxxaabbcc][xxxxxxccbbcc],那么當表1首先被搜出來之后,可以替換部分字節的地址下發報文,得出對應的報文數量進行分析,從而計算優化遍歷順序。比如上述報文中得出表1地址,可以將全AA地址中每一字節分別替換為表1中對應字節來下發報文,得到返回報文的表數量分別為:[333211],由此可以分析得出,當前3塊表高位前3字節相同,且另外存在一塊表低位第3字節與表1相同。那么當繼續遍歷到[AAAAAAAAAAcc]時發現存在兩塊表,從上述信息中就可以得出剩余兩塊表低位第3字節不同,就可以在下一個遍歷層級中直接遍歷低位第3字節,減少了低位第2字節重復的輪次。當然在實際場景下,同一批次的電能表一般只有后幾個字節存在區別,但是如果遇到不規則表地址的場景,本文的方法可以有效提高調節容錯能力。

具體操作流程如下:

設當前臺區下存有N塊64S電能表,通道為RS48S,波特率2400。

(1)發送報文[68AAAAAAAAAAAA68110433323433xx16],根據返回的報文計算得出條數N,重復發送計算以保證準確性。

(2)替換最低位地址,從00~99逐個自增,直到接收到返回報文。

(3)計算返回報文中完整條數K,如果K=1,則解析報文,得到當前表地址,存入地址列表中,并且判斷當前所得的地址條數是否達到了上一級計算出的地址總數K1:如果達到了,則比較上上級,直到達到總數N搜表結束或者未達到某一級的總數K為止。

(4)如果達到了某一級未達到總數K,則將剛解析出來的地址中部分字節替換成0xAA,發送并統計返回的報文條數,根據當前總數K和各個字節返回的報文條數M,可以分析得出最適合下一輪遍歷的字節位置。且當前輪次總數滿足不繼續遍歷,回到上一級。

(5)在步驟（3）中,如果當前報文條數K>1,則可以通過替換之前輪次步驟（4）中計算得出的字節,進行下一級的遍歷循環,重復步驟（2）到（5）:如果之前不存在步驟（4）,則從低到高字節順替。下一級遍歷需要搜尋的地址總數為K。

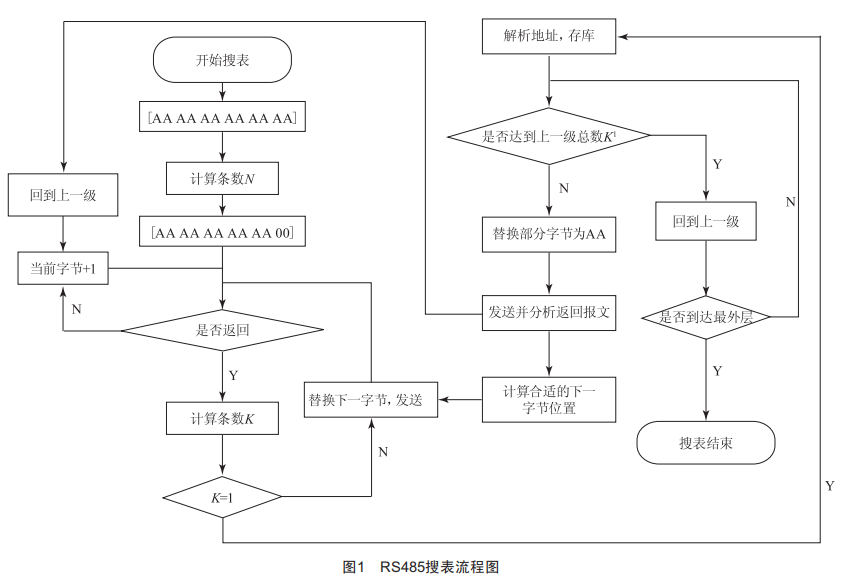

(6)當滿足搜表總數N,則在步驟（3）中退出搜表。整體流程如圖1所示。

4驗證結果

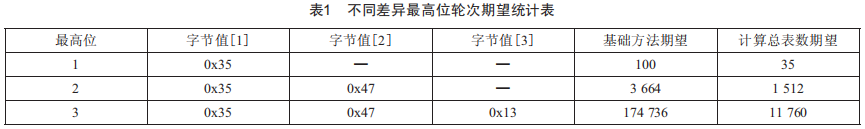

在實際驗證過程中,通過算法得到的電能表總數可以很好地幫助節省不同層級搜表所需要的時間,這在提高整體效率上做出了巨大貢獻。但是,這種提升在一定程度上取決于被搜表的表地址,所有表的表地址中有差異的最高地址位的字節值越接近下限0x00,則提高效率的效果越好。但是當有差異的最高地址位增加時,由于不同輪次減少的時間是相互乘加的,這樣總體節約的輪次就顯得很可觀。整體期望值如表1所示。

但在實際驗證中發現,優化下級遍歷路線的方法效率提升并不明顯。在現場臺區環境下,臺區下的電能表基本都是同一批次下的,因此表地址差異并不會太大,基本都是最低2字節上存在差異,且表地址分布較為密集,路線的選擇并不能帶來較大的優化。但驗證過程中也測試了極端的低位相同、高位不同的表號,路線優化選擇方法在這種情況下確實能顯著地提高搜表效率。

除此之外,本文的方法尚有許多不足之處。比如在兩只表處于同一遍歷輪次中時,搜出第一只表并不能加快搜第二只表的速度。在這方面,文中提到的注冊模式就能極大地提高效率,那么在當前表計協議的范疇內,是否有方法能夠達到相似的效果,還有待研究。本文通過解析特殊字符來判斷完整報文數量,那么是否可以通過算法剔除已搜到的電能表報文,得出其余報文的表地址或表地址區間,還可以進行深入研究。

5結語

本文介紹了目前電力系統中常用的RS485搜表機制,講解了基礎的搜表原理及流程,并對目前主流搜表方法進行了分析,結合它們的優點提出了一種基于當前表記協議的高效率搜表方法,通過報文分析及數據處理,優化搜表的遍歷路線,減少搜完后的冗余時間,進一步提高搜表的效率。
