引言

在我國城鐵車開發和生產過程中,焊接工藝、總裝工藝和涂裝工藝是關鍵的核心內容。在不銹鋼城鐵車牽引梁焊接過程中,焊接質量直接關系到不銹鋼城鐵車牽引梁的形狀、精度和尺寸。因此,在不銹鋼城鐵車牽引梁組焊制造過程中,只有有效地控制組焊夾具的質量和精度,才能保證不銹鋼城鐵車牽引梁的制造質量、最終精度,并實現對不銹鋼城鐵車牽引梁生產周期的控制[1]。

1牽引梁焊接

1.1牽引梁結構介紹

車體鋼結構是列車的一個重要組成部分,而牽引梁是車體鋼結構的重要組成部分,要求必須具備必要的強度、剛度,以實現舒適、安全的運輸,達到正常服務運營的目的。在車體運行過程中,牽引梁不但要把牽引力和制動力傳遞給車鉤,而且還要承受各種設備載荷以及牽引中水平縱向和橫向沖擊載荷的作用力,因此,牽引梁必須具有足夠的強度和剛度,滿足相關技術標準的要求,保證列車運行的安全性和平穩性。

牽引梁主要是由鋼板組焊而成,由牽引梁(左/右)、牽引梁補強板(左/右)、地板梁、牽引梁下蓋板、補強板等組成,其材質主要為0345、高強鋼、不銹鋼等,材質厚度為6~12mm,車鉤座通過鉚接方式連接到牽引梁上。其結構如圖1所示。

牽引梁產品質量要求:牽引梁上平面度2mm/3mm,地板梁間距尺寸±1mm,車鉤座距離牽引梁尾部(1995±2)mm,車鉤座與牽引梁上平面距離公差≤3mm,焊接質量滿足1s013920中BF級。

1.2車鉤座組對

車鉤座是列車車廂連接的重要部件,產品質量的好壞直接影響行車安全。其材質為鑄鋼,制造工藝為鑄造,通過機械加工保證后續裝配尺寸要求。車鉤座相對車體位置是最為重要的,其直接影響兩節車車鉤連接高度以及兩節車之間的距離。在組對過程中,首先要保證車鉤座相對于車體上平面距離,技術要求≤3mm,車鉤安裝孔距離牽引梁尾部公差≤2mm,然后將車鉤座段焊在牽引梁上保證相對位置。

1.3牽引梁整體組對焊接

對于地鐵列車來說,車體鋼結構是必不可少的結構,而牽引梁是車體梁的重要結構。牽引梁與車鉤座通過鉚接進行連接,在牽引梁組對過程中,車鉤座與牽引梁的相對位置對整個不銹鋼車體是至關重要的。在車鉤座固定后,調整車鉤座螺栓孔與牽引梁尾部的距離,保證公差在(+2,0)mm范圍內,這樣才能保證后續整個不銹鋼車體一位端和二位端車鉤座的距離。在確定好車鉤座與牽引梁相對位置后,使用焊接方式將車鉤座與牽引梁點固,保證其相對位置。根據牽引梁及車鉤座的定位,組對地板梁時,保證公差在±0.5mm范圍內。組對牽引梁與牽引梁下蓋板時,牽引梁和牽引梁下蓋板不是平面貼合,由于料件制造的公差,牽引梁與牽引梁下蓋板存在組對間隙,按照焊接要求,其兩板間隙要求≤0.5mm,所以需要壓緊裝置保證兩板貼合,才能保證焊接質量。所有料件組對好后進行復尺檢驗,并檢查相關壓緊是否可靠,確認無誤后方可進行焊接工作。

牽引梁組焊采用二氧化碳?xì)怏w保護焊的焊接方式,采用半機械化焊接,過程操作方便,沒有熔渣或熔渣很少,焊后基本上不需要清渣,具有焊接效率高、焊接速度較快、熔池較小、熱影響區窄、焊件焊后變形小等優點。

牽引梁組焊主要為多層多道焊接,焊接工作量較大,總焊接熱輸入大,焊接變形不易控制。同時焊接位置較多,焊接難度各不相同,無法在固定位置上實現所有焊縫的焊接工作,需要一種工藝裝備將焊接可達性不好的焊縫通過轉換焊接位置,實現簡易操作。同時焊縫中存在塞焊,在牽引梁反裝時焊縫處于豎直狀態,焊接難度超高,焊縫熔合性差,需要將牽引梁旋轉90o使塞焊焊縫處于水平位置(PA),才能保證最佳位置施焊。

在牽引梁與牽引梁下蓋板焊接時,焊腳大,焊接熱輸入大,對牽引梁下蓋板和牽引梁的壓緊裝置要求強度和剛度極高,同時由于牽引梁反裝時需要增加反變形,所以對牽引梁兩端的壓緊裝置的壓緊力要求大,需要克服牽引梁整體剛度和強度,才能達到反變形的要求。

2夾緊結構設計

2.1工裝設計目的及思路

根據牽引梁產品類型,設計一種B型不銹鋼車體牽引梁組焊夾具,夾具應適用于不同B型不銹鋼車體牽引梁的組對焊接。針對這個設計目標進行研究,該牽引梁是碳鋼結構,零件是由鋼板折彎成型,并帶有焊接坡口,在牽引梁焊接過程中,因?yàn)楹附幽覆脑谝欢ǚ较蛏蠠彷斎氤潭炔煌?焊接應力方向也有所不同,進而引起母材在不同方向上的尺寸變化各不相同,要控制這些由焊接熱輸入引起的變形,就需要設計專用工裝,使用剛性固定控制、反變形手段保證這些變形得到控制。同時牽引梁焊接時,焊縫位置情況復雜,需設計可翻轉的工裝,結合焊接變位機,把焊縫位置變成PA、PB,使位置復雜的焊縫變成簡單易施焊的位置,進而降低焊接難度,也降低對焊接操作人員的技能要求,提高效率,降低勞動強度。

2.2夾具設計

工裝夾具整體安裝至旋轉變位機上,主要由連接法蘭、結構主體、壓緊裝置、限位裝置、過渡裝置等結構組成。焊接夾具主體采用方鋼管、鋼板組焊而成,材料主要為0235、0345,焊接性能優良,強度較為優越:絲桿壓緊裝置采用45#鋼,加工后進行時效處理。組焊夾具的夾緊方式為絲桿,連續傳動效果好,裝配后要求夾具整體平面度≤1mm,定位塊誤差≤0.5mm,車鉤安裝座面距離夾具整體平面的高度為60EQ \* jc3 \* hps11 \o\al(\s\up 3(3mm。夾具整體結構及工件裝夾情況如圖2所示。

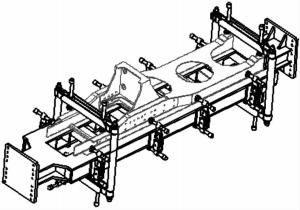

圖2 夾具裝配圖

牽引梁夾具主體結構:主體結構由方鋼管及鋼板組焊而成,鋼管壁厚8mm,鋼板厚度30mm,焊接完成后進行整體加工,保證平面度≤0.5mm。主體結構中增加相關筋板,保證整體結構強度。同時主體上平面增加定位塊及車鉤座限位裝置,保證車鉤座距離平臺上平面600-3mm。主體兩端焊接法蘭盤,用于連接旋轉變位機,用于工裝夾具整體翻轉,保證焊縫處于平焊或者平角焊位置。

壓緊限位結構:工裝夾具壓緊結構采用龍門式,主要考慮到龍門結構壓緊力大,操作方便,拆卸簡單。將龍門結構壓緊焊接在主體結構兩側,位置近似工裝整體3/5處,考慮到后續換型方便,采用斷續焊接方式。

連接法蘭設計:連接法蘭是連接翻轉變位機與工裝的過渡裝置,要求保證裝配孔與翻轉變位機安裝可以調節,故將安裝法蘭盤安裝孔間距設計為120mm,上下可以調節:寬度方向上設計為600mm,固定尺寸。鋼板采用0345,厚度30mm,機加工后厚度保證不低于25mm。采用加強筋結構保證夾具整體強度。

側定位夾緊結構設計:工裝采用兩面使用結構,保證工裝回轉中心與變位機回轉中心重合,減小因工裝翻轉產生慣性帶來的危險。夾緊結構采用銷孔定位,在牽引梁吊裝完成后,將夾緊裝置用銷子定位后螺旋夾緊,實現裝夾快捷方便。

龍門式壓緊結構設計:該結構是整個牽引梁組焊夾具的重要組成部分,與牽引梁夾具主體共同保證牽引梁上平面的重要結構。該結構在剛度和強度上要求較高,龍門采用板厚30mm的0345鋼板與Tr36以上的絲桿組成。頭尾各一套龍門結構,每套龍門上有兩個壓緊裝置,在結構上能夠?qū)ΨQ,從而保證壓緊力均勻,使?fàn)恳悍囱b時上平面與牽引梁夾具主體貼合嚴緊,保證平面度要求。

工裝放長量的確定:牽引梁由于焊接變形收縮,需在焊接前調整料件組對間隙,保證焊接收縮后符合圖紙尺寸要求。按照焊接產品放長量一般設定原則,工裝長度放長量為3mm,寬度方向上放長量為1mm。在長度放長量上,需要將其均分到每個定位塊上,每相鄰兩個地板梁的定位尺寸增加0.5mm。

2.3翻轉結構中心計算

平臺作業單元主要由作業平臺和翻轉裝置組成,用于牽引梁的組裝作業,通過翻轉裝置與翻轉支撐單元連接。牽引梁焊接時依靠翻轉裝置實現翻轉,平臺作業單元設計時,要計算牽引梁重心、平臺作業單元重心,計算公式如下:

式中:x0、y0、:0為牽引梁及平臺作業單元組合體在x、y、:軸上的重心坐標(mm):xi、yi、:i為牽引梁及平臺作業單元各零件在x、y、:軸上的重心坐標(mm):W為牽引梁及平臺作業單元組合體的總質量:Wi為牽引梁及平臺作業單元各零件的單體質量。

將牽引梁及平臺作業單元各零件質量及設計幾何坐標代入上式,求解得出的“牽引梁及平臺作業單元組合體在x、y、:軸上的重心坐標"與x、y、:軸上的重心坐標重合,使翻轉過程的轉矩值降至最小,以便設備運轉穩定。

3工裝的使用

工裝整體裝載在雙立柱變位機上,變位機可實現翻轉、升降功能的點動、聯動、自鎖功能,可實現±30"、±45"、±60"、±90"等多角度翻轉,實現牽引梁焊縫的平位置焊接,一般載重規格選用5t即可滿足使用要求。工裝通過螺栓連接到變位機卡盤上,焊接夾具在使用時處于水平狀態,將車鉤座吊裝在焊接夾具車鉤座定位面上,保證車鉤座與裝配面貼合:吊裝兩個牽引梁及預置地板梁,以牽引梁夾具主體尾部擋板為定位基準,并與水平方向上定位塊貼緊,然后用側頂緊將牽引梁固定,調整車鉤座與牽引梁尾部距離,確認無誤后點固車鉤座,對兩牽引梁內側距離進行復查,確認無誤后進行牽引梁與地板梁的焊接:焊接完成后,組對牽引梁下蓋板,使用龍門式壓緊結構將牽引梁下蓋板與牽引梁貼合,擰緊絲桿。焊接牽引梁下蓋板與牽引梁的平焊縫后,使用變位機將焊接夾具整體順時針翻轉90",將立焊縫轉換成平焊縫,利于焊接。同理完成另一側的焊接。

4結語

通過對夾具整體結構的驗證,夾具主體整體平面為0.6mm,定位塊整體定位誤差≤0.5mm,車鉤座高度58mm,各絲桿、壓緊裝置靈活可靠,整體滿足設計及工藝要求。在對牽引梁產品檢驗過程中,牽引梁上平面平面度檢測為2mm/3mm,地板梁間距誤差為0.5mm,車鉤座距離牽引梁尾部距離為1997mm,符合產品技術要求。該結構牽引梁組焊夾具已經在不銹鋼城鐵車牽引梁焊接上得到應用,滿足B型不銹鋼城鐵車的通用化需求,焊接夾具適用于組對和焊接,能夠?qū)崿F(xiàn)工件的翻轉,對生產效率的提升及產品質量的保證發揮了重要作用。
