[導讀]高速電路應該怎么學習呢?直接買本信號完整性的書籍看嗎?還是利用網咯資源直接上手呢?我想結果都不會太好。

怎么學習高速電路


高速電路應該怎么學習呢?直接買本信號完整性的書籍看嗎?還是利用網咯資源直接上手呢?我想結果都不會太好。


網上隨便搜索下信號完整性都能看到類似傳輸線,反射,串?dāng)_,眼圖等等這些熟悉的字眼,但是對于我們初學者來說,初步了解就好,等以后入門了再深入研究。剛開始學習直接找個項目練手為佳,實踐出真知,有4點好處:


第一,以滿足項目時間節點為主訓練,按照DEMO板和Layout Guideline設計;

第二,嘗試自己Layout,電氣規則最終需要用物理規則體現;

第三,PCB Layout完成后,對于某些沒有把握的信號用軟件仿真,優化一下;

第四,SMT回板后,RUN一下測試代碼可以看到實際效果。


高速電路與射頻電路關系


  1. 高速電路是數字信號,射頻電路是模擬信號;

  2. 高速信號高頻分量多,頻帶寬,射頻信號是指定頻段,窄帶信號;

  3. 高速信號從時域分析,射頻信號從頻域分析,利用信號的相位和幅度解調出調制信息;

  4. 高速電路板材Df變化小,射頻電路板材Dk變化小;

  5. 高速信號波形是方波,高頻特性是由上升沿變化快慢導致的,如10ps與10ns 的上升時間,Ts=10ps產生的高頻特性就非常突出。射頻信號是正弦波,高頻特性由自身的頻率決定。


高速電路基礎知識

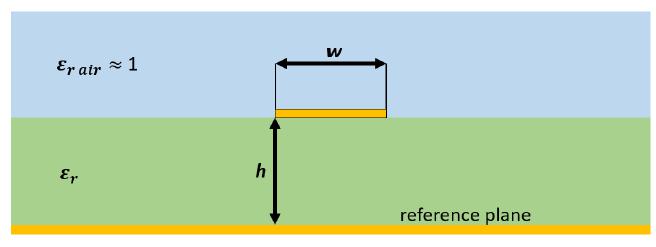

1. 微帶線

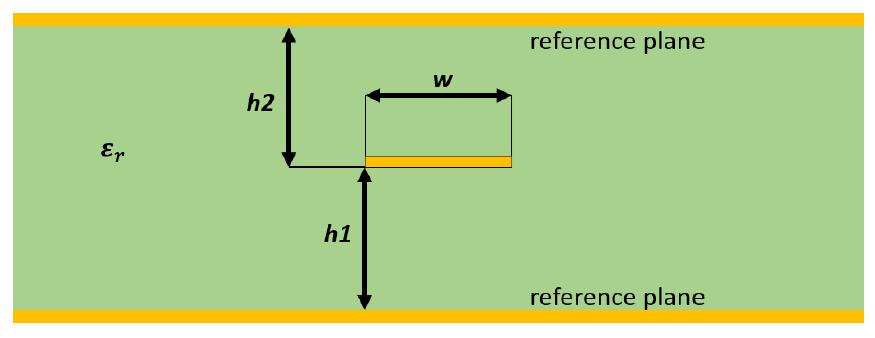

2. 帶狀線

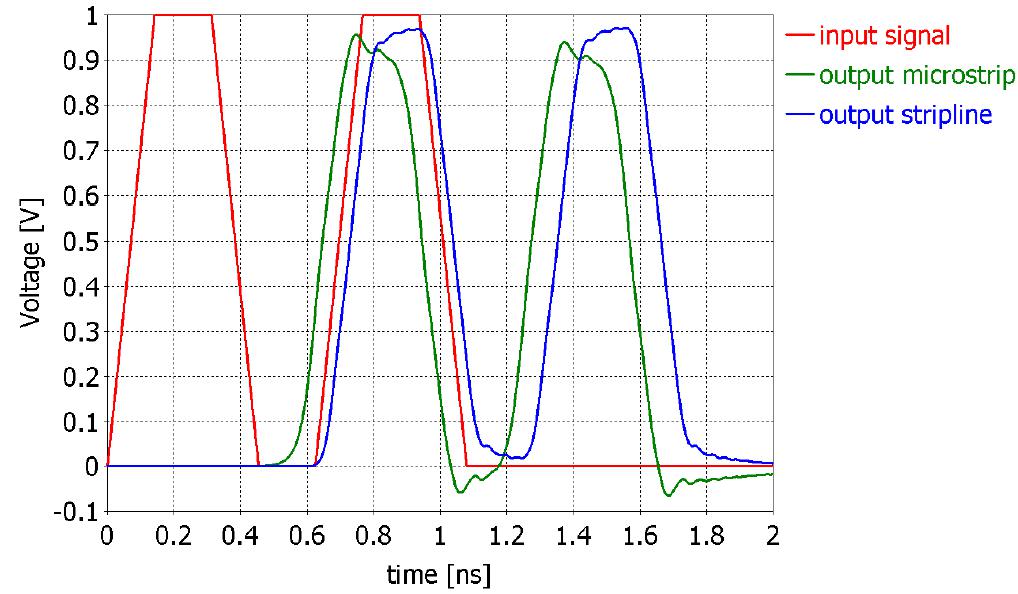

3.傳輸延遲

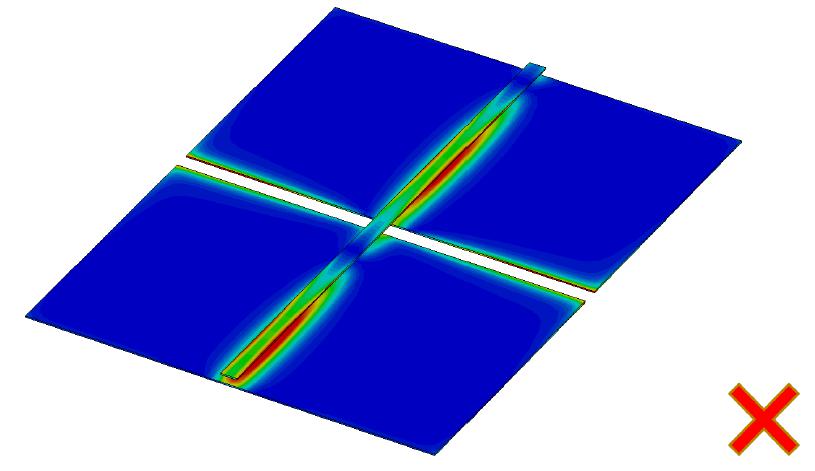

4. 信號回流不能跨參考平面

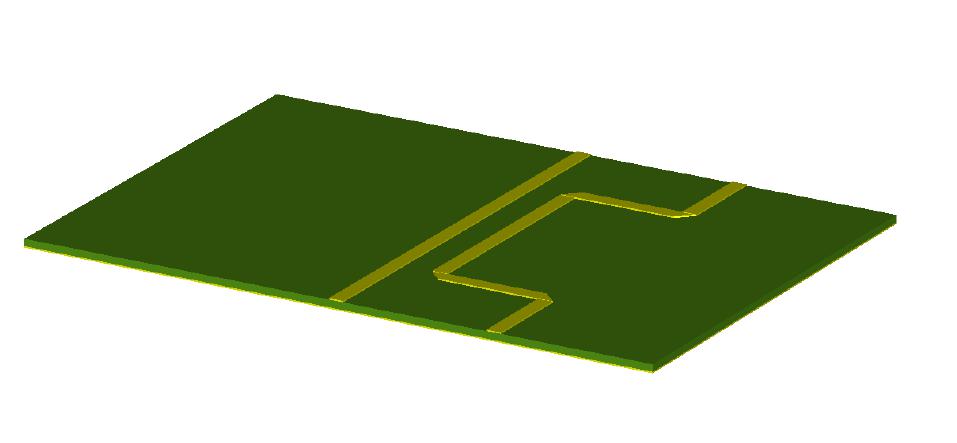

5. 串?dāng)_(臨近線中心距3W)

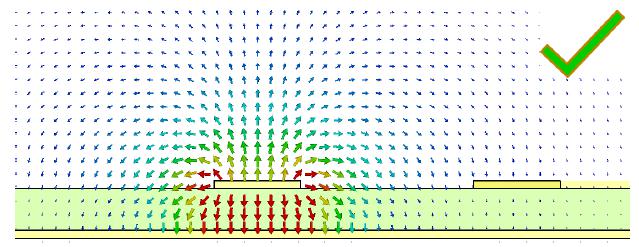

6. 輻射(不同的介電常數)

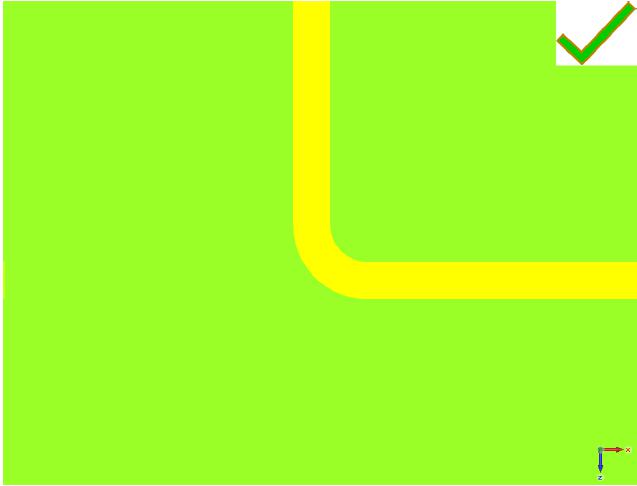

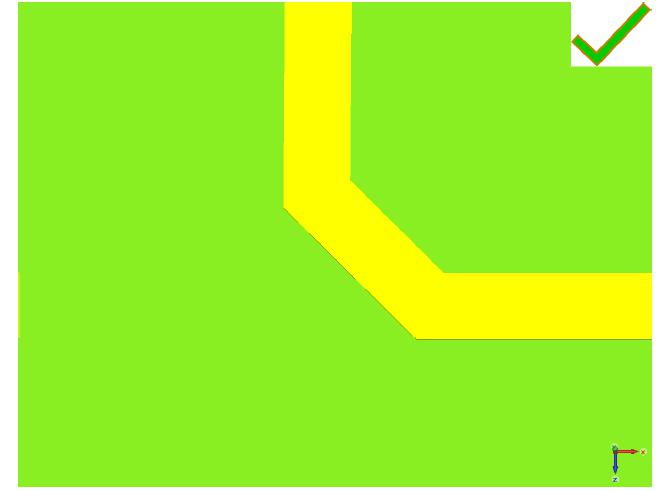

7. 走線45°或圓角



文中圖片來源于NXP文檔
