XL520是一款高集成度、低功耗的單片ASK/0OK射頻接收芯片。高頻信號接收功能全部集成于片內以達到用最少的外圍器件和最低的成本獲得最可靠的接收效果。因此它是真正意義上的“無線高頻調制信號輸入，數字解調信號輸出”的單片接收器件。

XL520為SOP8封裝,正常工作電壓范圍2.0~5.5V,正常工作電流3.0~3.2mA,啟動時間2.2ms,接收靈敏度最高可達到-110dBm,非常適合各種低功耗要求的設備等。片內自動完成所有的RF和IF調諧,在開發和生產中省略了手工調節的工藝環節，進而降低成本，可加快產品上市。

XL520主要特性：

?頻率范圍: 300MHz - 440MHz

?高接收靈敏度 (2kbps, BER 10E-2)

-110dBm @ 315MHz

-110dBm @ 433.92MHz

?低功耗

3.0mA/3.3V @ 315MHz

3.1mA/3.3V @ 433.92MHz

0.1uA/3.3V @ Shut Down Mode

?超低啟動時間: 2.2ms，適用于低功耗要求產品

?數據速率: ≤8kbps

?寬工作電壓: DC2.0V~5.5V

?內建鏡像抑制，抗干擾性能好

?433 接收帶寬: +300KHz

?315接收帶寬: +250KHz

?高ESD防護標準: +8KV HBM

?可獨立運行，無需外部MCU控制

?無需寄存器配置

?符合 RoHS標準

?SOP8 封裝
主要應用：
低成本消費電子應用,如遙控風扇、遙控燈、遙控門窗、遙控玩具、成人用品等

電摩防盜報警系統

遠距離鑰匙進入系統(RKE)

智慧家庭、樓宇監控自動化

工業檢測及控制系統

遠距離RFID

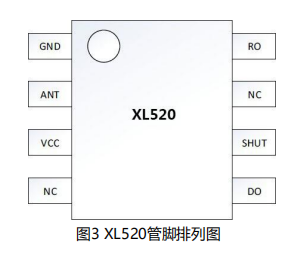

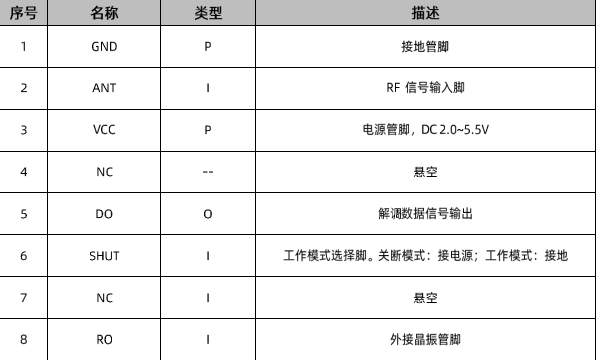

XL520管腳定義：
