隨著歐盟ERP新能效標準的實施，各國家、社會團體對照明環境品質的標準提升，大家把目光開始聚焦到LED照明燈具的各個細節末梢，包括：光源板、導光板、燈具外殼套件、驅動電源等。尤其是驅動電源是整個LED燈具的關鍵所在，決定整燈的光品質﹑光效率﹑頻閃系數﹑整燈的壽命。

一款優秀的驅動電源怎樣設計出來呢？特別是LLC諧振拓?fù)涞暮懔鞣桨福芏喙こ處熍笥褌兠靼姿膬?yōu)異，但設計時拿捏不準，這是普遍存在的現象。跟隨小編步伐，帶您了解瑞森LLC芯片功能及使用注意事項，按設計步驟一步步呈現給大家，讓工程師朋友可以快速實現優秀的方案。

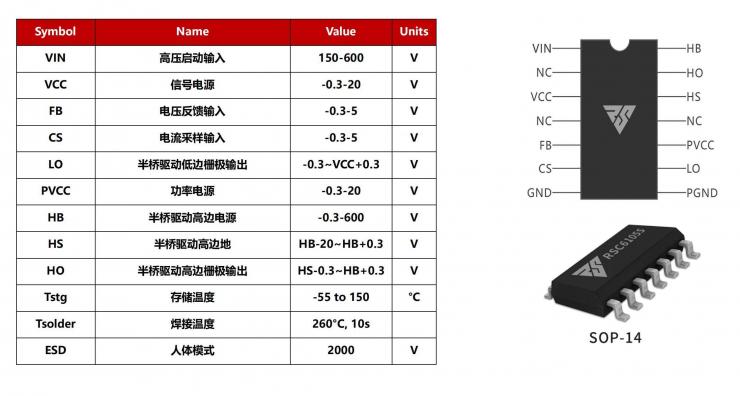

一.瑞森LLC諧振芯片RSC6105S的各PIN腳定義與功能說明

詳細介紹：

PIN1 VIN高壓?jiǎn)?dòng)的輸入腳，最高耐壓可達DC600V，啟動電流在1.7mA， 一般應用是從高壓電解處串接兩個1206 100K 電阻串聯引到PIN1, 在整個環路未建立起來時，是靠這個引腳的電壓供電后通過內部連接到PIN3 VCC，然后把VCC電容慢慢充電到芯片的啟動電壓大于15V后，芯片開始正常工作；整個環路建立起來后VIN腳內部關斷，VCC通過外部變壓器輔助繞組供電維持芯片正常工作；

PIN2 NC?空腳加大高低壓PIN腳間距；

PIN3 VCC?信號電源引腳，工作電壓范圍8-20V，工作電流在0.8mA，靜態工作電流是720uA；

PIN4 NC?空腳；

PIN5 FB?電壓反饋輸入，VFB中心值是1.2V，該引腳的功能主要是限定空載電壓的最大幅度，芯片空載保護屬于打嗝模式，可以有效降低空載損耗，輕松符合能效要求待機在0.5W引內的要求；

PIN6 CS?電流采樣正弦波信號輸入該P(yáng)IN腳是通過線路中的互感電感采樣得到全波的正弦波信號，通過電阻轉換為電壓信號后，輸入到CS PIN腳，內部連接到壓控振蕩器，根據輸入進來的電壓幅值大小以及正弦波的頻率，壓控振蕩器輸出對應的方波來控制LG與HG端的MOS開關頻率，實現恒流調節控制；

PIN7 GND?信號地參考電平腳，主要連接VCC、FB對應元件地線；

PIN8 PGND?功率地參考電平腳，主要連接低邊MOS的S端地線；

PIN9 LG?半橋驅動低邊柵極控制輸出，控制低邊MOS開與關；上升沿時間時間為60nS,下降沿時間為35nS；

PIN10 PVCC?功率電源主要是為低邊MOS的柵極提供開啟的電平；‘

PIN11 NC?空腳 加大高低壓PIN腳間距；

PIN12 HS?半橋驅動高邊地；

PIN13 HG?半橋驅動高邊柵極輸出,控制高邊MOS開與關；上升沿時間時間為30nS，下降沿時間為35nS；

PIN14 HB?半橋驅動高邊電源，通過外置的一個二極管與電容組成自舉回路，為高邊MOS的開啟提供電平；

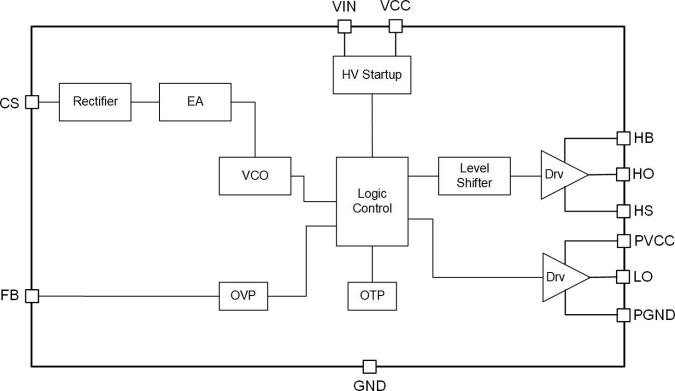

二.內部功能框圖

RSC6105S系列芯片是適用于LLC諧振拓?fù)?，帶有半橋?qū)動的恒流控制電路的芯片，最高工作頻率在130KHZ；內部集成了的模塊包括：邏輯輸入信號處理電路、欠壓檢測電路、過壓保護電路、過溫保護電路、CS反饋信號整流電路、誤差放大器電路、壓控振蕩電路、電流過零檢測電路（ZCD）、電平位移電路等模塊；并且可自動設置死區時間，防止高端和低端輸出功率管的同時導通，讓方案設計簡單可靠，對功率器件的選擇要求精度放寬；該系列芯片具備開路保護，短路保護，過溫保護等保護功能。

三、設計芯片引腳參數注意事項

3.1?首先高壓?jiǎn)?dòng)PIN腳，關乎到啟動速度快與慢，前級不加APFC時采用2個100K串聯，加APFC時采用2個150K串聯；

3.2 VCC正常設計時使用工作范圍在10-17V，中心電壓輸出時VCC設計在16V左右；VCC電容規格2.2UF即可，不需要更大容量的電解電容；

3.3 空載電壓的設定在最大拉載電壓的1.2-1.3倍；

3.4 FB的PIN腳上偏與下偏電阻電容需要靠近芯片引腳節點；

3.5 CS電感的互感只需要1：1,圈數6TS，磁芯不要?dú)庀?，取樣電阻靠近芯片引腳；CS負載電阻的地與MOS管的地分開回到電解電容的地。

3.6.HB 半橋驅動高邊電源,通過外置的一個二極管與電容組成自舉回路，該二極管需選用快恢復二極管的類型(FR.ES.US系列）；

3.7芯片設計時，注意避開外部強電場，強磁場與金屬外殼部分，減少干擾。

以上是對于芯片PIN腳各功能說明、內部框圖、主要功能腳的注意事項說明，利于各位工程師朋友們對芯片功能加強理解，應用時做好參數設定。重點是該方案有自動設置死區時間這個特點，可以讓工程師擔心的上下管MOS共同導通的問題完全拋開，在選料與變壓器的設計方面不局限，讓方案做起來放心可靠，縮短LLC方案研發周期、快速穩定，實現量產！

在后續的文章里，我們會持續分享相關技術解釋?zhuān)凑?qǐng)關注！
