引言

航空機電零件結構比較復雜,品種和數量眾多,其制造工藝也因其特殊的結構和嚴格的要求而十分復雜。將數量繁多、結構復雜的零件按規定的技術要求進行加工制造,使之成為合格品的零件制造工藝過程,是數控加工工藝關注的重難點。

目前航空機電零件數控加工編程主要依賴于設計人員自身的編程知識和編程經驗,很多優秀的編程經驗沒有得到有效管理,編程規范性差,編程質量參差不齊:且由于多采用純手工編程模式,編程人員需重復設定數控加工方法、刀具、操作等步驟,重復工作量大,影響整體效率的提升。本文針對以上問題,運用基于模板的數控加工編程技術,開發航空機電零件數控加工快速編程系統,為航空機電零件的數控加工快速編程提供整體解決方案。

1航空機電零件數控加工模板庫構建

同類型航空機電零件的加工工藝通常也較為相似,因此,將同類型零件的加工方法、參數提煉總結后形成統一的模板,再基于此變形出新的編程策略,可以有效提升編程質量一致性。

航空機電零件數控加工模板構建主要包括數控加工工藝分析、標準工藝模板提取和標準加工模板構建三部分。

1.1數控加工工藝分析

航空機電零件數控加工工藝分析是進行加工模板定制的基礎,主要內容包括:

(1)在對零件模型和加工要求進行分析的基礎上,明確其中需要數控加工的特征:

(2)按裝夾方法、粗精排布、換刀策略確定加工方法和加工序列,在此基礎上形成加工工藝路線:

(3)設計定位夾緊方案,設置每道數控加工工序的切削用量、進給速度等加工參數,注意針對特征尺寸、材料等先決條件,將加工參數變量化、系列化:

(4)設置加工補償,微調加工程序,提升工藝的準確度。

1.2標準工藝模板提取

在建立數控標準工藝模板時,需要對典型零件的數控加工工藝過程進行提取。一個數控標準工藝模板就是對相同或者相似零件的加工方法進行提取,因此需要首先對加工零件進行總結分類。

以腰槽類零件加工為例,不同結構、材料的腰槽零件的加工工藝路線是不同的。通過將不同類型的腰槽零件的工藝路線進行規范總結歸類后,可以得出具體分類的加工方式。因此,可以從中提煉出合適的通用模板來初始化數控編程環境。

1.3標準加工模板構建

運用NⅩxCA模塊,構建標準加工模板的步驟如下:

(1)構建刀具模板。運用NⅩ創建刀具命令,建立本類型零件數控加工過程中所需要的所有刀具對象,每個刀具對象需定義幾何參數(圓角直徑、切削刃長度等)、刀具切削參數(如刀具材料、使用其加工的零件材料、適用的轉速等)、刀具號。在標準加工模板中,刀具對象與零件對象綁定,以實現快速調用。

(2)建立工藝步驟。依據對零件加工工藝的分析結

工藝與技術◆GongyiyuJishu

果,在NX_CAM中定義加工工藝路線,并設置每道工序的加工余量。

(3)設置加工參數。分析每部分加工區域,并在NX_CAM環境中定義對應的切削參數、走刀方式、進給速度等加工參數。

2航空機電零件數控加工刀具庫構建

在NX_CAM編程時需要刀具資源來支撐,需建立刀具庫來完成刀路的編制,建立刀具庫后,工藝編程人員能快速在刀具庫中選擇刀具,提高編程效率,最重要的是,能對刀具資源做統一的維護與管理。

2.1刀具數據管理

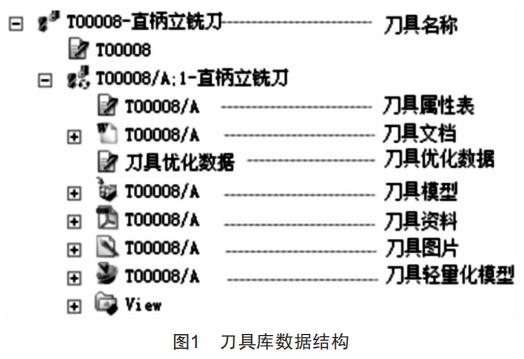

根據目前航空機電零件使用刀具的類型、型號、品牌、裝夾方式等進行分類統計,刀具數據包括刀具名稱、刀具屬性、優化數據、刀具模型、刀具相關文檔和資料等,如圖1所示。

2.2刀具庫的構建

在TC分類管理器中建立CAM刀具庫,對刀具做統一的維護與管理,在進行NX_CAM編程時,直接調用TC分類管理器中的刀具,而不是NX_CAM本地刀具。

3基于模板的航空機電零件數控加工快速編程

3.1加工模板查詢

在NX_CAM編程環境下,通過零件工藝、工序、工步等幾何信息和屬性信息內容,實現數控加工模板的檢索與查詢。

3.2加工模板應用

根據檢索,查詢得到數控編程加工模板,選擇調用后,系統自動加載模板定制的加工工序和加工參數數據,編程人員根據具體零件的加工工藝要求再細化加工區域,針對模板設置的加工參數可進行優化選擇,最后生成刀具路徑并后置仿真。

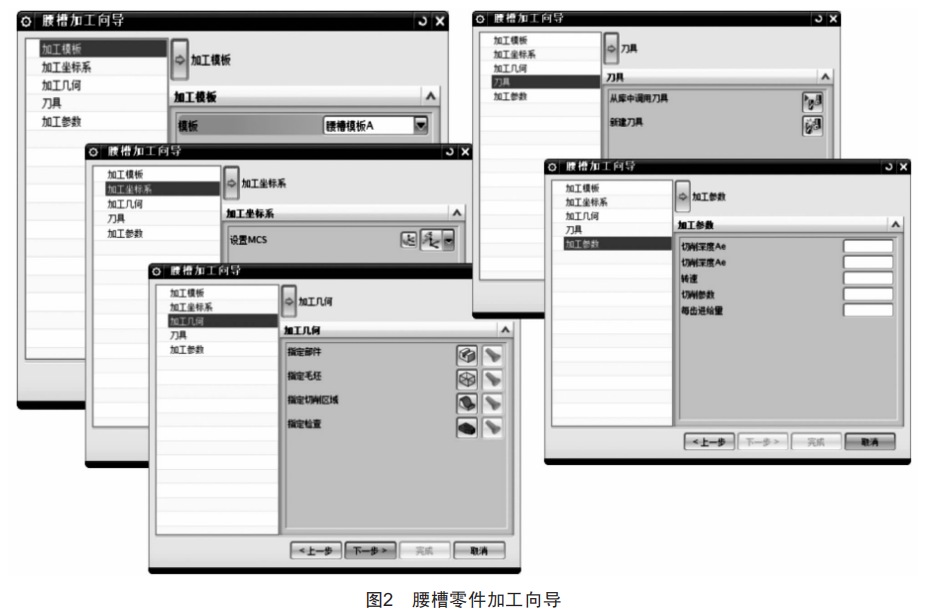

以腰槽類零件為例,通用加工工藝路線配置加工模板,再結合向導式加工進行腰槽零件的數控編程,實現刀具路徑的快速生成。主要操作步驟如表1所示,相關界面如圖2所示。

4航空機電零件數控加工后處理程序定制開發

通過NX/POST二次開發定制后處理器,結合企業的實際需求開發定制機床后置處理,工序操作加工坐標系特定位置代碼輸出,涉及機床包括80P、UCP800機床。通過NX/OPENAPI二次開發定制后處理器調用對話框,即可實現后置處理程序的調用,并基于此自動生成NC程序。

5與TC集成的航空機電零件數控加工編程仿真

航空機電零件在加工過程中多采用多軸聯動加工,極易出現碰撞,所以必須在正式加工之前進行機床仿真驗證,在虛擬的機床環境下,對NC代碼進行正確性驗證,將碰撞與潛在的碰撞問題發現在CAM編程階段:及時發現超程、限位情況,并對NC代碼的語法和格式進行檢查,避免相關問題流入下游環節:減少或省去試切的環節,提高生產效率。

為保證數控加工編程和數控加工仿真中機床資源、刀具資源的統一,將數控加工仿真軟件Vericut與TC集成,實現資源共享和流程統一,該集成環境下的數控加工仿真過程主要包括:

(1)仿真設備、控制系統調用。根據實際加工設備選擇對應的仿真設備,在仿真資源庫調用對應仿真數據文件,啟動Vericut軟件加載仿真設備。

(2)仿真模型調用。根據工藝數據的數控工序模型數據,通過開發實現數據模型的自動加載,輸入至Vericut軟件仿真結構樹對應的數據模型下,實現數據的自動調用與配置。

(3)仿真刀具調用。根據工藝數據下的刀具資源信息,自動匹配仿真資源庫對應的仿真刀具文件,加載到Vericut軟件仿真結構樹對應的刀具數據節點。

(4)仿真程序調用。調用工藝數據結構下的NC數控程序,加載到Vericut軟件仿真結構樹下的程序節點,實現仿真程序的自動配置。

(5)仿真配置設置。針對仿真的特殊選項配置(如加工坐標系、工作偏置等),通過Vericut軟件環境下的手動配置實現。

(6)上傳仿真結果。在TC/Vericut集成環境下仿真完成后,Vericut系統輸出優化NC代碼、仿真報告和視頻文件。系統通過開發接口按照文件類型上傳Vericut仿真結果至數控編程ITEM版本下,并更新VCProject文件。

6數控工藝文檔生成

數控工藝文檔就是能從Part文件中提取對加工車間有用的CAM文本和圖形信息,這些信息包括數控程序中用到的刀具、操作和加工方法清單。Nx系統默認的車間工藝文檔通常不能直接滿足企業的需求。

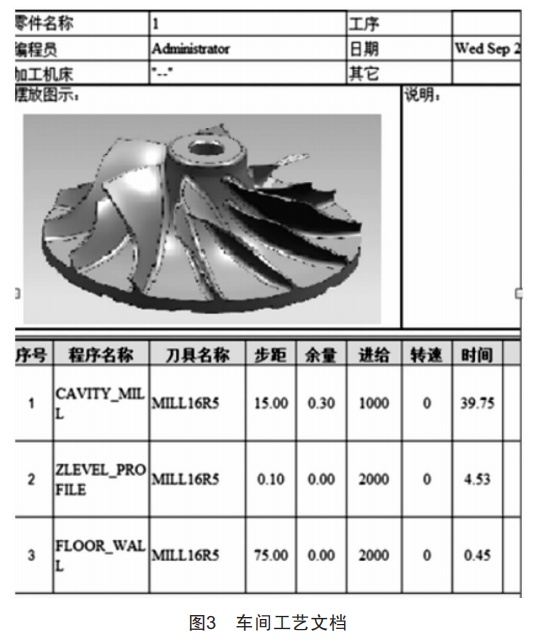

為適應數字化設計與制造任務形勢的要求,滿足企業的個性化管理需求,本文使用Nx/oPEN開發CAM車間工藝文檔,可自動讀取零件中的加工工序信息、刀具信息,并列表展示:根據后處理器自動生成數控加工程序單中的程序代碼,同時提供用戶選擇當前Part中工件裝夾簡圖的功能:此外,提供了在初始說明書中用戶輸入信息的功能,以及對Part文件中存在的數控加工工序操作指導說明書進行信息修改的功能。最終在Nx中按頁生成數控加工工序操作說明書的PDF文檔,生成的車間工藝文檔如圖3所示。

7結語

針對目前航空機電零件典型加工方法,包括3~5軸銑加工、車加工等數控策略,以及進退刀方式、安全移動高度、步距、層切深度、拐角處理、加工公差、切削方式等加工設置參數,歸納和整理形成符合企業數控編程經驗的加工模板,利用加工模板進行數控編程,能有效減少參數重復輸入,提高編程效率,有利于數控工藝知識的重用。
