前幾天在錄制三極管放大原理的時候，發現自己在做三極管放大的時候，不能夠?qū)θ龢O管的放大倍數進行控制。經過了幾天的思考與學習，現在終于找到了解決的方案，同時也發現了三極管放大中的一些陷阱。以下為本人這幾天的學習總結。

總結的主要內容是講解三極管的無偏置放大電路以及三極管的有偏置放大電路。其中無偏置電路主要是分析該電路的設計方法以及分析該電路的缺陷；而有偏置電路同樣是分析其放大設計方法，同時有偏置放大電路是可以實現可控性放大的，但是其設計過程會存在陷阱。本總結的第二部分即記錄了我在設計三極管偏置電路的過程中所犯下的錯誤，以導致我不能夠?qū)崿F(xiàn)可控放大。而在第三部分主要是糾正的過程，最后實現了可控性放大。

1、三極管的放大-無偏置電壓

我們使用三極管進行交流信號放大的時候，通常是先設置三極管的靜態工作點，然后確定剩下的限流電阻、分壓電阻、反饋電阻、耦合電容等參數，最后完成一個三極管放大電路的設計過程。

現在用8050（SOT-23）三極管作為例子：

以下三極管的電氣參數：

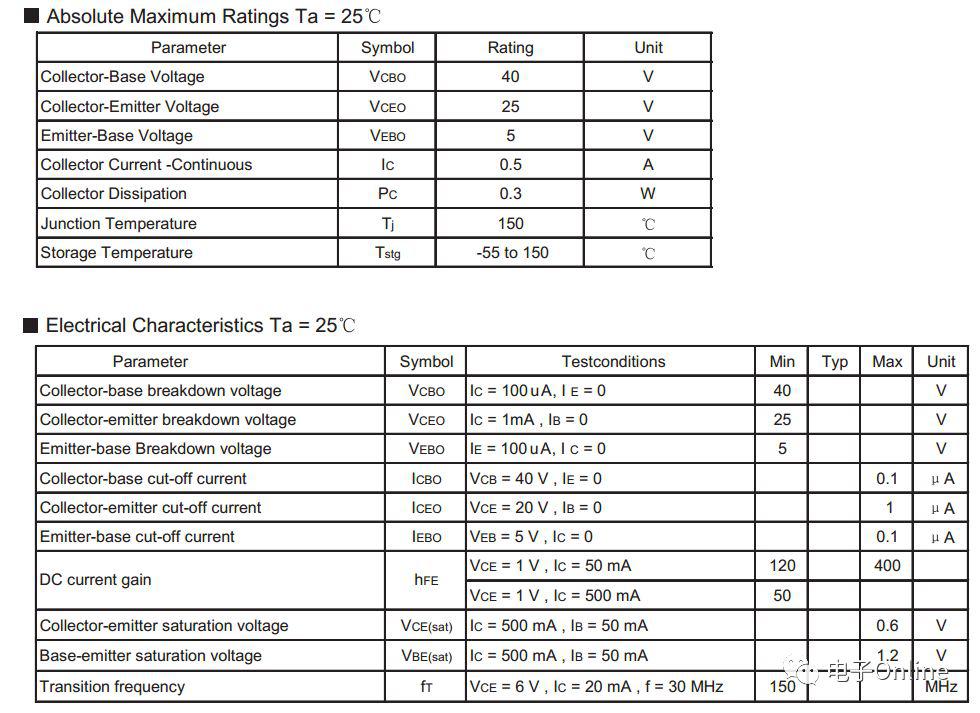

圖1.1 三極管電氣參數

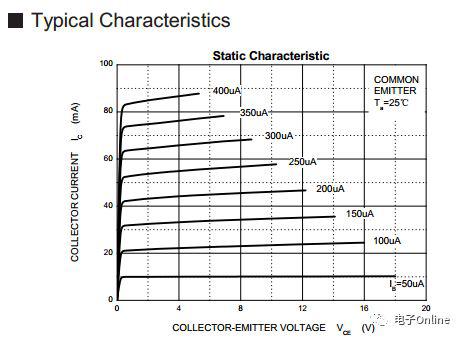

以下為三極管的特性曲線：

圖1.2 特性曲線

從特性曲線中可以看到，我們給8050設置靜態工作點時，將Ib設置在200uA-250uA間較合適，為便于計算，將Ib設為200uA。

現假設將電源電壓設為12V，根據電流Ib=200uA，則Rb需設為56K；假如此時Vce=6V；由圖2，可知Ic此時約為45mA；則Rc計算約為130R；電路圖如下所示：

圖1.3 電路原理圖1

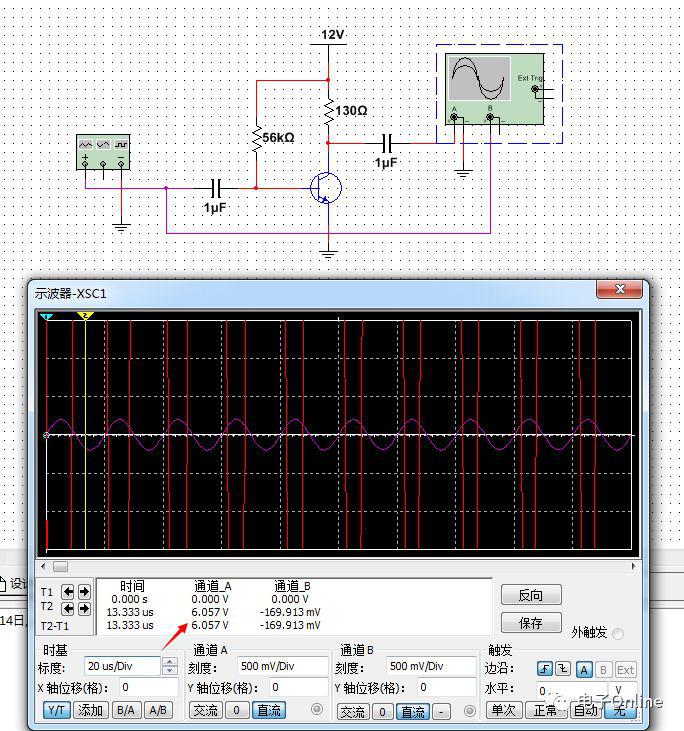

此時只要在b極加上信號，即可實現放大。我在仿真中加入100mv/50Hz的交流信號，結果如下所示：

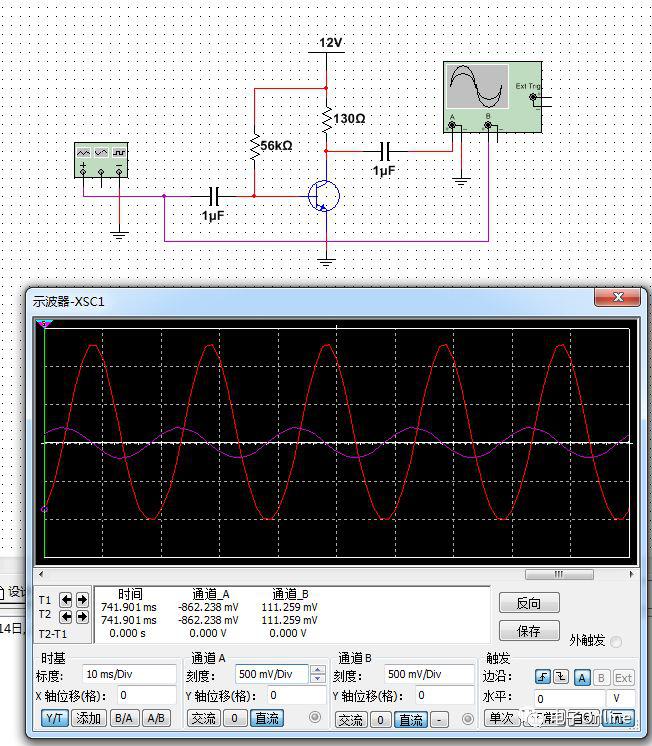

圖1.4 放大仿真圖

從圖4中可以看到，這樣的設計過程其實是可以實現三極管的放大的。但是這個實際上存在電流Ib不穩定的缺陷。

缺陷：工作中，電流Ib不穩定

如下圖所示：

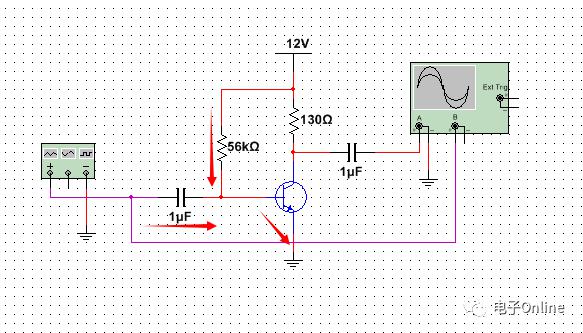

圖1.5 Ib電流圖

從圖1.5中可知，電路的Ib不僅取決于+12V電源，還由信號源提供。這表明該電路的放大倍數會隨著信號源的輸出能力而影響。

這涉及到電容的容抗特性。電容在工作過程中，其容抗?jié)M足以下公式：

Rc = 1/2πfc

由式可知，當輸入信號頻率越大時，容抗值就越小。這說明，在放大電路中，當耦合電容的值選定之后，該電路的Ib會隨著輸入信號的頻率的變化而變化。

即：當信號頻率越高時，電容的容抗值越小，則輸入信號的回路中，其回路的阻抗會越低，則信號源的輸出電流就會相應增大。

為驗證以上猜測，我將100mV/50Hz信號改成100mV/50KHz，結果如下所示：

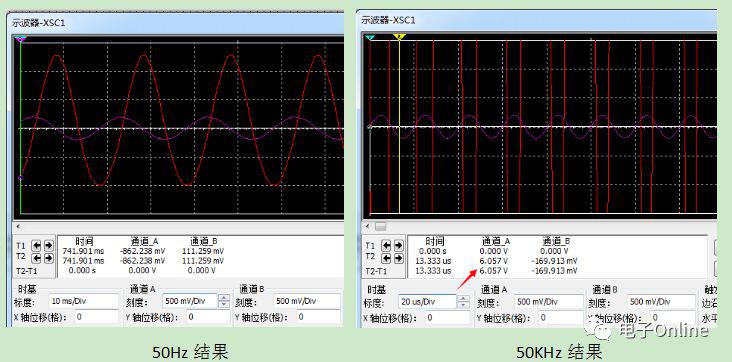

圖1.6 實驗仿真結果圖

由仿真結果，可以發現輸出信號的幅值已明顯超過原仿真值，即驗證以上猜測是真實存在的。同樣的道理，假如當信號頻率過低時，該電路就不能夠?qū)ζ溥M行信號放大（這其實就是高通濾波的原理）。

2、三極管的放大-有偏置電壓，實現可控放大

三極管的另外一種常用的放大電路是帶有偏置電壓的，其電路如圖2.1所示：

圖2.1 放大原理圖/偏置電壓

該電路中，我同樣將其靜態工作點設為Ib=200uA、Vce=6V。根據偏置電壓的設計規則，在使用電阻分壓給做電壓偏置時，需要將偏置網絡的電流設置為靜態電流的10倍左右，這表明偏置網絡流過的電流約為2mA，由此可得偏置網絡的兩電阻值為3K，使其偏置電壓為6V。

該電路的輸出電壓滿足：

Vc = 12 - Ic·Rc                               (1)

其中： Ic=（Vb-0.7）/Re;              (2)

Vb=Vin+6;                                      (3)

則：Vc=12-（Vin+5.3）*Rc/Re;     (4)

根據式（4），可知該電路的輸出電壓V_c由輸入信號V_in以及R_c與R_e的比值決定。即電路的輸出V_c與輸入信號V_in成反比關系，同時V_c的變化量是V_in變化量的R_c/R_e倍。利用該結論，說明圖2.1的原理圖是可以實現信號的可控性放大的。

于是我在仿真中同樣給電路加入100mv/50Hz的交流信號，結果如下所示：

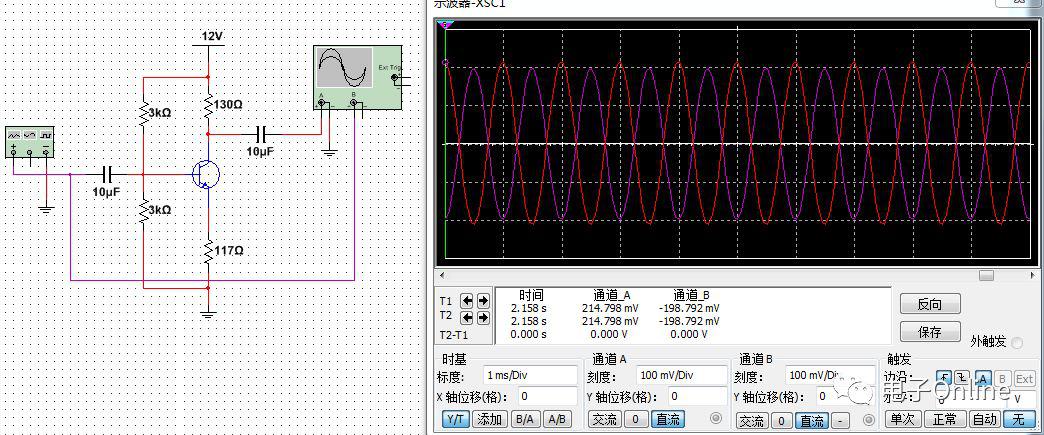

圖2.2 仿真結果1

圖2.2，可以看到輸出信號基本沒被放大。這是因為此時R_c與R_e的比值約為1，所以信號幾乎沒有被放大。于是我將R_c電阻設為300R，仿真結果如下：

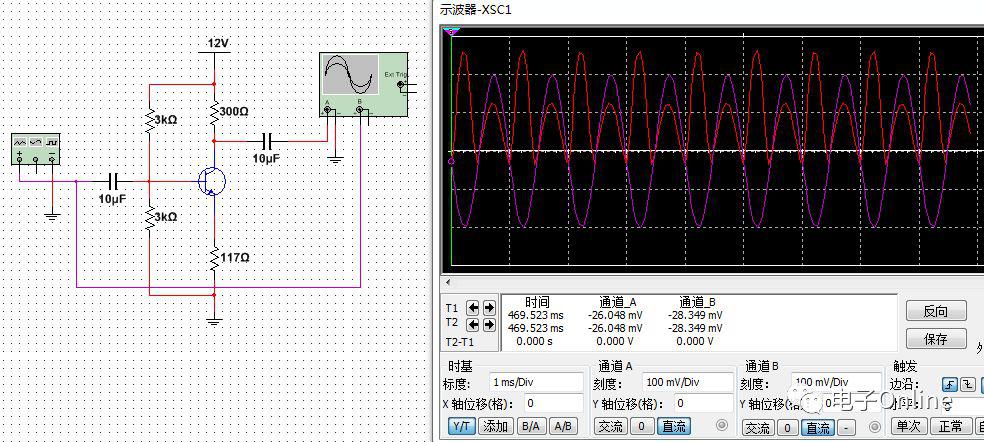

圖2.3 仿真結果2

理論上，該電路會對該信號進行約為3倍放大，即信號幅值可達到300mA左右?？墒怯山Y(jié)果可知，該電路并沒有進行理論性放大，同時還出現了底部失真現象，這使結論變成了謬論。

3、三極管的放大-有偏置電壓，實現可控放大（正確設計）

經過了仔細的分析，發現在第二節中的結論其實是正確的。這也就意味著問題出現在仿真過程中。

經過推敲，我發現在對電路2（圖2.1）的參數計算中，誤解了其中的一個參數——將V_ce看成為V_c；

由于這個原因，我在設計偏置網絡的時候，理所當然地將偏置電壓設置在V_cc/2（即6V）上，如圖所示：

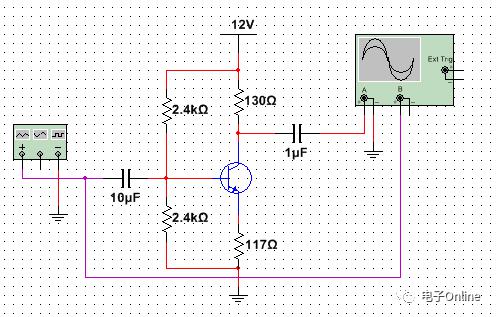

圖3.1 偏置網絡設為6V

這時三極管的e極即為5.3V。在第一節中已經提到過，此時的流過三極管ce極的電流為45mA，于是我也很理所當然地，利用R=U/I，求出R_e=117R。最后在根據電阻分壓的原理，即V_c = V_cc -R_c*I_c = 6V，求得R_c的值為130R。

其實三極管工作在放大區的實質，就是三極管的ce極電壓|V_ce| > 0.3V；的工作狀態。而設置三極管的靜態工作點，實質上就是將V_ce（注意這里是C極與e極間的電壓差，不是c極對地的電壓）的電壓設置在 | Vcc>V_ce > 0.3V | 區間中。當其處于該區間的中間值時，在放大過程中，三極管就不容易進入飽和區或者截止區，即實現最大的信號放大。同時，該放大過程滿足于第二節的結論。

根據上述，由于在圖3.1的參數設計中可以看到。由于我將V_ce看成為V_c，此時設置的靜態工作點，其V_ce實質是等于0.7V，如圖3.2所示

圖3.2 實際電壓分布圖

由于此時三極管的V_ce=0.7V，即此時三極管是處于飽和的臨界狀態。所以只要輸入信號大一些，或者R_c與R_e的比值稍大，都會導致放大結果失真。

而對于圖2.2中，其放大結果沒有產生失真的原因，就是因為輸入信號為100mA，而此時的放大倍數也約為1。又因為此時三極管距離飽和區有0.7-0.3=0.4V的電壓放大范圍，所以可以輸出完整的波形。

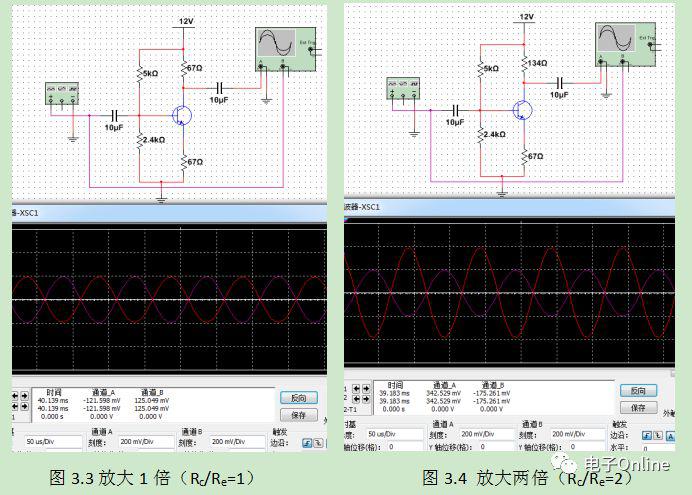

根據上述的結果，我重新設計電路參數，電路圖如下所示：

根據輸出結果，驗證了第二節中的結論。即三極管的放大滿足：

Vc=12-（Vin+5.3）*Rc/Re;
