或許單單跟大家說震蕩電路，大家會覺得這電路很簡單，跟地氣是零距離；缺乏科技感，一點也不高大上。但其實，震蕩電路還有一個名字叫方波發生器。

說到方波發生器，這是在實驗室中經?？吹降模?/span>

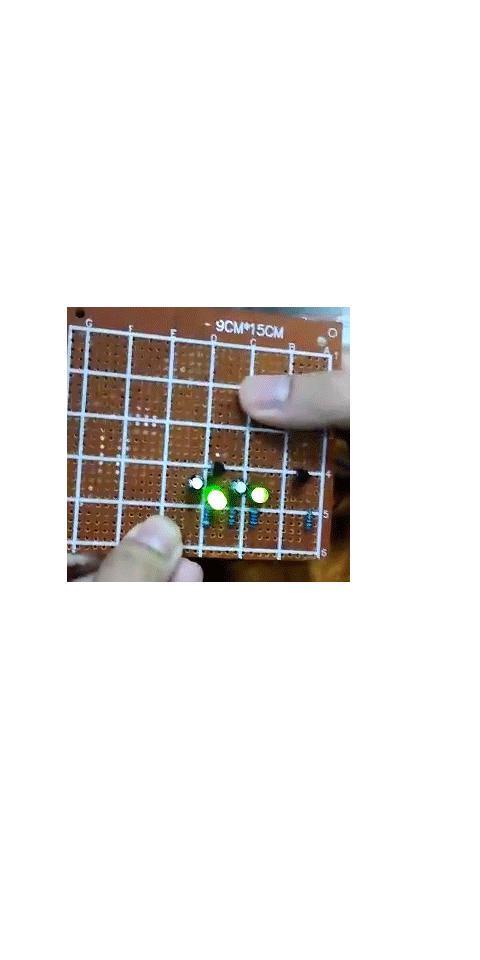

而這是我們自己做的：

相對于實驗室的方波發生器，我們的洞洞板還自帶閃燈效果，把方波的效果表現的淋漓盡致。“嗯！接地氣?。?！”雖然簡陋，但還是有那么很多瞬間覺得這電路“忒牛逼”?。?！

既然這電路是個“方波發生器”，那在實際應用起來，必須要實現可控。其中常用的參數包括：頻率、幅值、偏置···

其中，幅值可以通過調節電路的供電電壓實現；偏置可以在后級加個偏置電路；那頻率呢？這東西一句兩句說不清，因?yàn)橐f很多句，所以在這里就不說了。

然鵝，你以為這電路就只是叫“方波發生器”那么簡單嗎？

這電路其實還有另外一個叫法——“PWM”

PWM的應用領域非常廣泛，而我們平時使用PWM時，需要調試的參數主要有：1、頻率；2、占空比（當然，幅值、壓擺率、電源紋波抑制比這些參數也十分重要）。

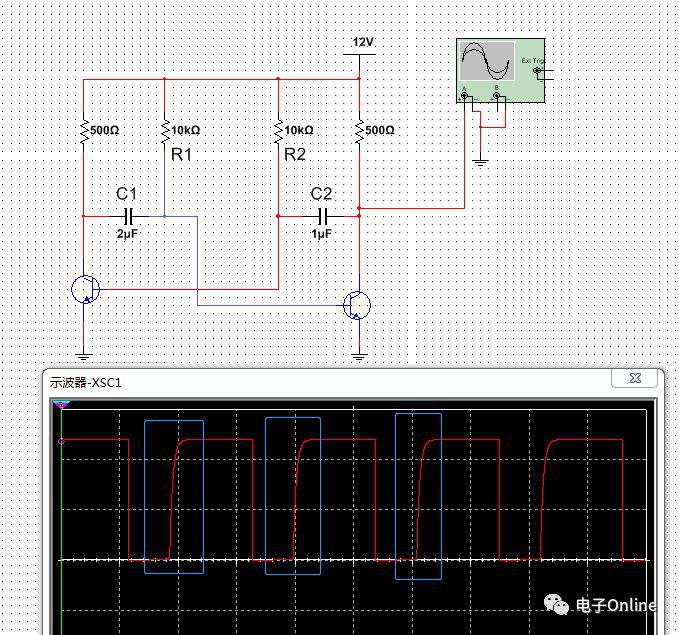

那根據前面的參數介紹，或許你會想怎么實現這些參數可調呢？我覺得這個問題我們可以暫且放下，先看看這方波發生器的輸出波形，它其實是長這樣的：

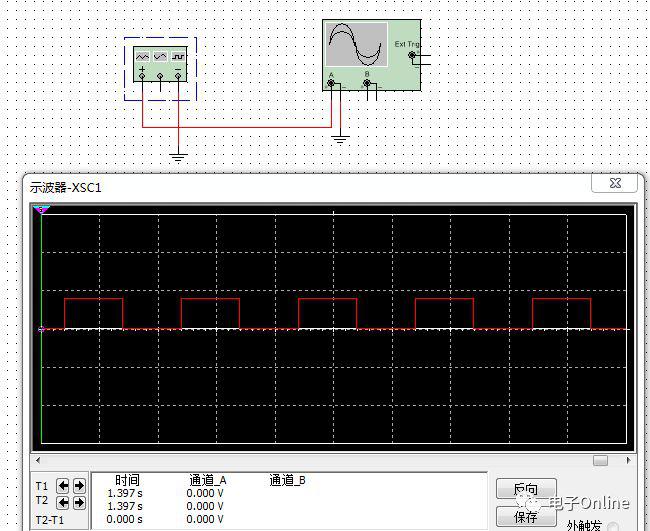

而別人的方波（或PWM）波形是長這樣的：

從圖中可以看到，震蕩電路的上升沿由于電容的原因，而導致信號跳變緩慢，方波信號看起來也并不是很方。跟信號發生器比起來，有時候真的覺得這電路就是個鄉下佬，但是卻深受著廣大群眾的喜歡。

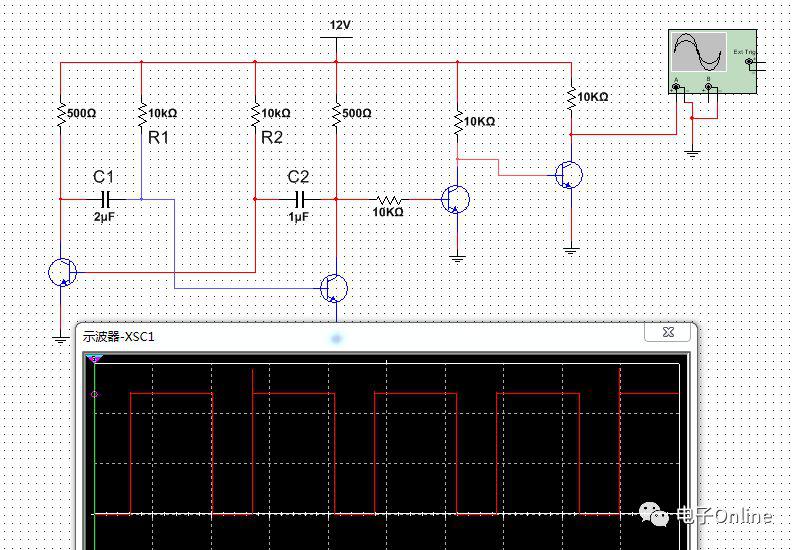

所以，解決方案來了。其實只需要在后級加多個放大電路就可以，效果如下圖：

那現在既然已經解決了信號的上升沿問題，剩下的就是如何調整電路的頻率、占空比的問題了（上圖的信號過沖屬于正常現象）。

頻率和占空比的問題主要還是跟“電容的充放電”有關。在前面的電路分析中我們已經講到，三極管的電平之所以會發生跳變，主要是電容通過與三極管的合作而完成的；而其中的合作工作，就涉及到電容的充放電過程。這也說明，只要我們能夠控制其中電容的充放電，即可控制信號的輸出頻率。同時通過調節電路兩部分的電參數，即實現占空比的可控輸出。
