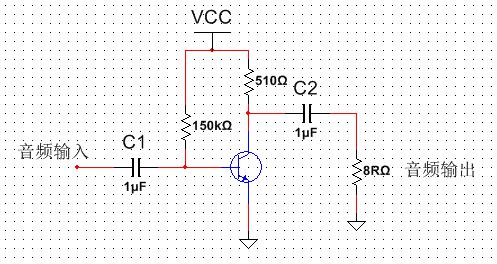

在剛接觸三極管放大的時候，估計很多人都會納悶，為什么三極管的輸入和輸出都要加一個耦合電容，現在電容那么貴，它能省掉嗎？電路圖如下所示：

圖1

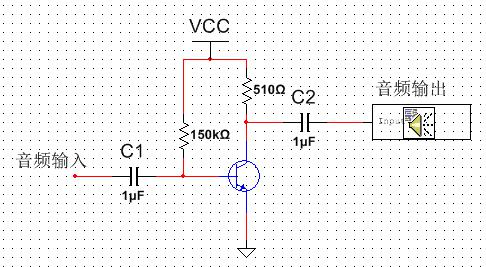

輸入端的耦合電容主要是為了與前級進行直流隔離，這點今天不詳細討論。我們今天注重看C極輸出的耦合電容。

在現實中，我們按圖1所示接線，揚聲器最終是能夠放出聲音的。這也就說明這時三極管能夠?qū)σ纛l輸入進行信號放大。

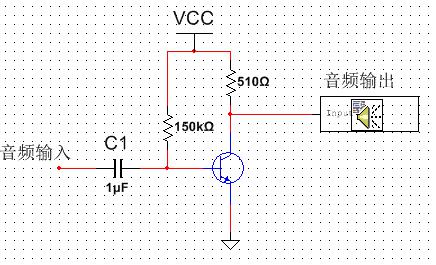

可能這時候很多人會像我一樣，覺得把C2去掉揚聲器其實也是能發聲的。因?yàn)槿龢O管這時候已經將信號進行了放大，如果不加C2，加在揚聲器上面的交流信號只不過是騎在了一個直流信號上面而已（這個假設是根據揚聲器的發聲原理提出來的）。假設如下圖所示：

圖2

去掉了C2之后，揚聲器不能發聲是肯定的（不信的童鞋可以嘗試一下）。原因如下：

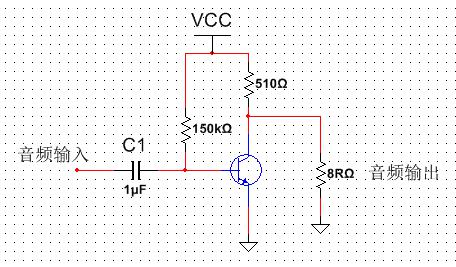

原理圖中的揚聲器我們可以把它當成是一個能夠發出聲音的電阻，阻值是8R。那圖1的則可以轉換為如圖3所示：

圖3

而圖2可轉換為圖4所示：

圖4

將揚聲器變換成電阻之后，應該很多人就能感受到C2的重要性了。但是可能還是無法解釋為什么去掉C2之后揚聲器就不能發聲的現象。

解釋這個現象我們要引入“三極管教程”中的一個概念——當三極管在進行信號放大時，可以將其假設為一個可調電阻。

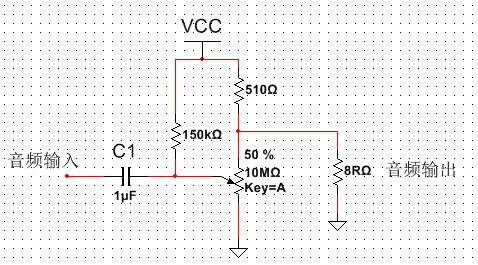

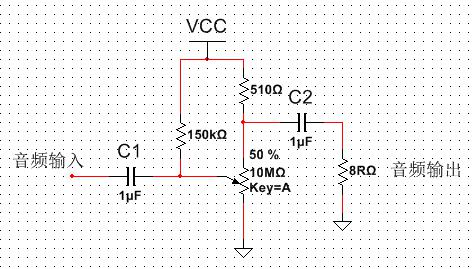

那當三極管變成一個可調電阻之后，上面的原理圖又變成怎樣呢？如圖5和圖6所示：

圖5

圖6

跟據圖5和圖6，這時候很多人應該能夠解釋為什么這時候三極管不能進行信號放大的原因了吧。

加了電容C2和不加電容C2的區別是：有電容的時候，揚聲器這時候與三極管不是“直接并聯”的關系；而當不加電容時，這時揚聲器與三極管是“直接并聯”的關系，而并聯的時候我們都知道，并聯的最終電阻值會小于最小的并聯電阻值。就是因?yàn)檫@個關系，從而導致了三極管不能夠進行信號放大，而這個關系的差異就是由電容C2產生的。
