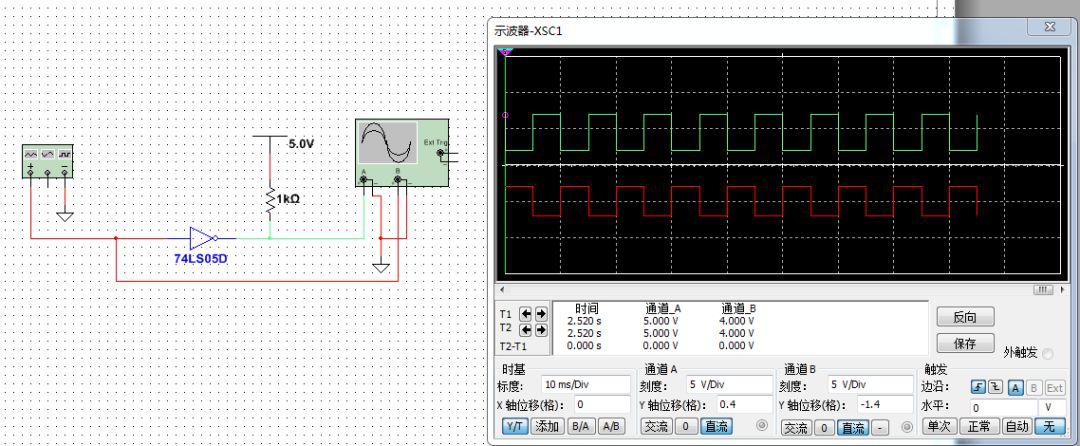

在實際的工作中，反相器可以對數字信號進行邏輯變化，如下圖所示：

圖2

從上面的圖中，可以知道反相器可以完美地對輸入信號進行反相，同時會輸出0V-5V的邏輯信號。但是在實際的工作中，其實反相器并不會完美地輸出一個從0V-5V的信號。它可能會輸出一個幅度為1V-Vcc的信號，也有可能會輸出一個幅度2V-Vcc的信號。那當這個現象出現時，會導致什么問題呢？

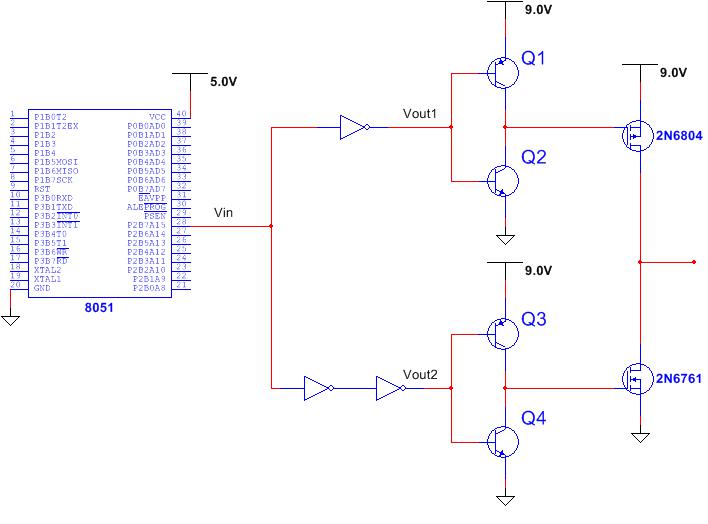

這個問題可以在原理圖1中進行分析。分析后你會發現，假如反相器真的輸出了一個2V-Vcc的信號，其中的推挽電路（Q1、Q2和Q3、Q4）和mos管會很容易發生串通現象。其原因可根據反相器的內部原理圖解釋，如下：

圖3

假設圖3中，反相器的電源Vdd=9V，其輸入信號（即單片機的輸出信號）Vin=9V，則根據原理圖，可知上管P-mos會被完全關閉，下N-mos完全導通，則反相器的輸出端Vout=Vss。但是如果Vin由9V下降為5V，則此時上管則不能夠完全被關閉，則會導致反相器的輸出端Vout>Vss，同時Vout

這說明了，當反相器的輸入信號的幅值小于反相器的供電電壓時，其會存在一定的風險，所以當電路中的mos管或者三極管出現異常時，可以通過實驗檢測是否是反相器的問題。當然，大部分的反相器其內部都有做內部處理，所以這種情況只有在一部分的反相器中存在。但如果真出現該問題了，可以通過以下方法解決。

1、將控制信號的幅值與反相器的供電電壓設置為相同電壓；

2、在反相器的輸出端通過下拉電阻，將不夠低的信號強制拉低即可。

（另外通知，RC正弦波信號發生器的視頻錄制工作計劃在本星期錄制，敬請期待！?。。?/strong>
