簡單介紹

搶答系統的基本功能就是搶答雙方，誰先按下?lián)尨痖_關，誰的答題指示燈就亮。主持人根據答題指示燈即可知道誰先按下了開關。

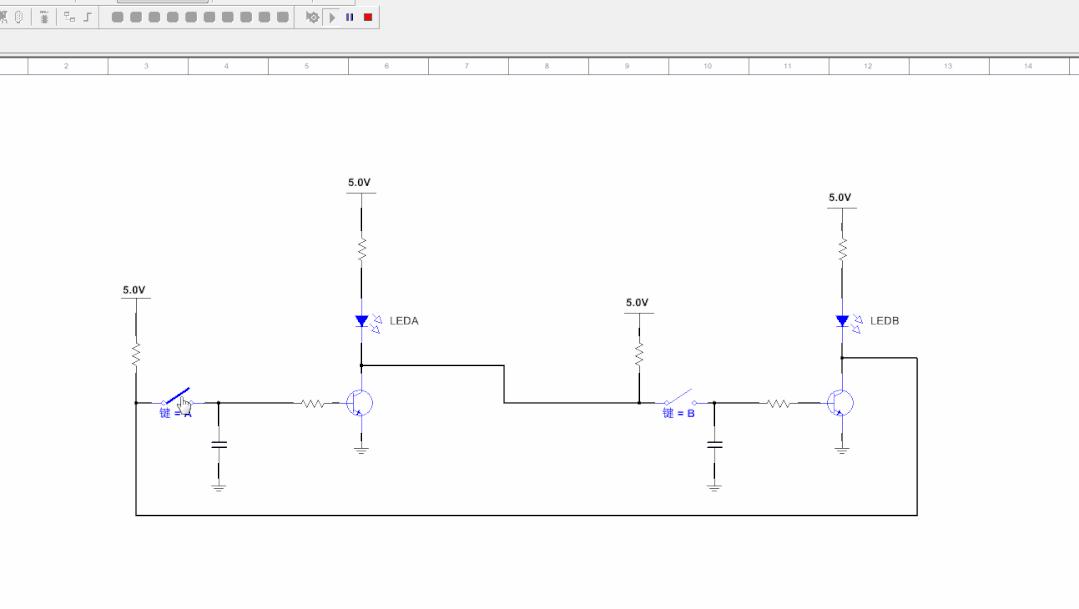

該功能可由以下圖1實現：

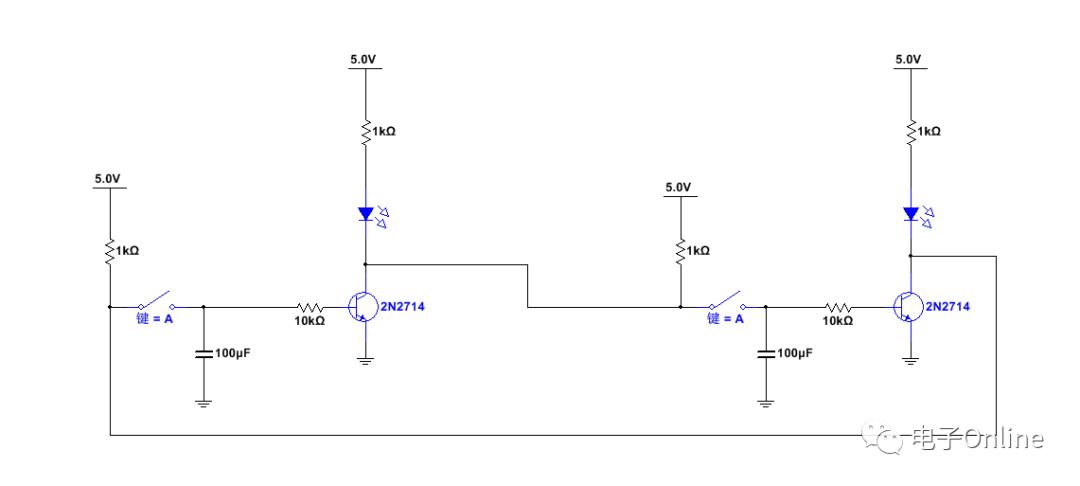

圖1

02

—

電路設計要點

整個電路的設計要點主要有三個：

1. 按鍵A按下，LEDA立刻亮；按鍵B按下，LEDB立刻亮；

2. 按鍵A和B，當其中一個按鍵被按下，另外的按鍵就無法控制自己的燈；

3. 搶答結束后，指示燈亮3S（時間可調），燈會自動熄滅；




03

—

電路實現效果

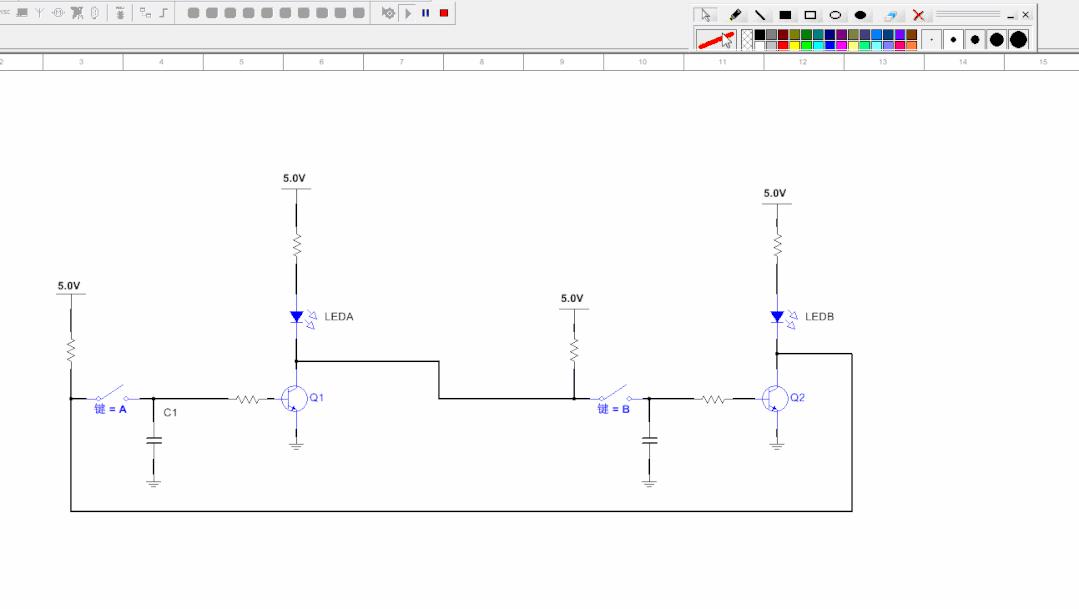

要點一：按鍵A按下，LEDA立刻亮；按鍵B按下，LEDB立刻亮；

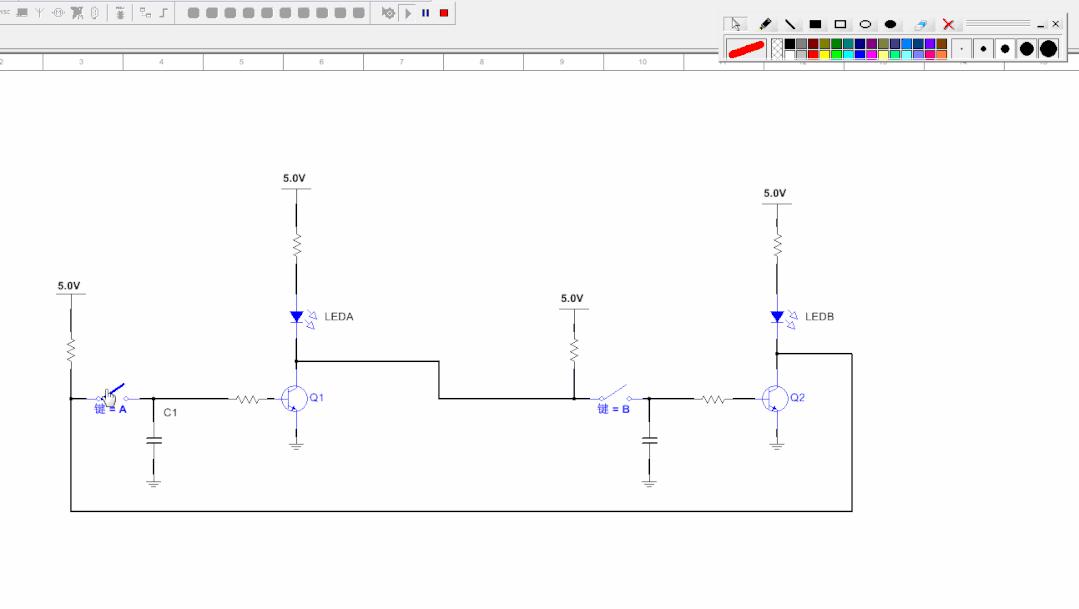

要點二：按鍵A和B，當其中一個按鍵被按下，另外的按鍵就無法控制自己的燈；

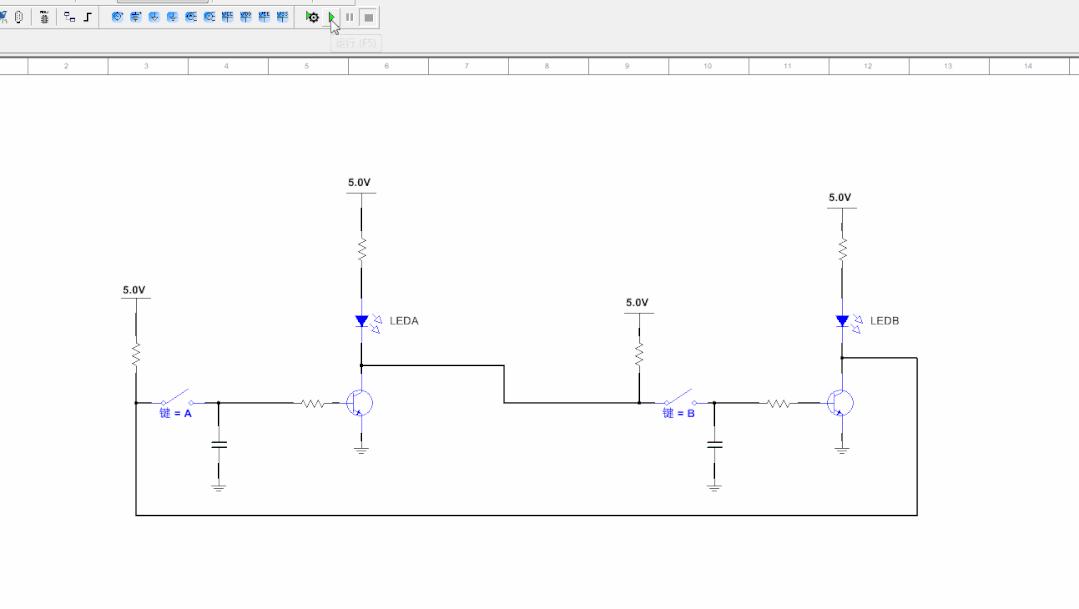

要點三：搶答結束后，指示燈亮3S（時間可調），燈會自動熄滅；

04

—

電路工作原理

要點一：按鍵A按下，LEDA立刻亮；按鍵B按下，LEDB立刻亮；

原理介紹：

當按鍵A按下時，三極管會流過Ib電流，三極管此時導通；三極管導通后，會流過Ic電流，此時發光二極管存在完整的回路，所以發光。

要點二：按鍵A和B，當其中一個按鍵被按下，另外的按鍵就無法控制自己的燈；

原理介紹：

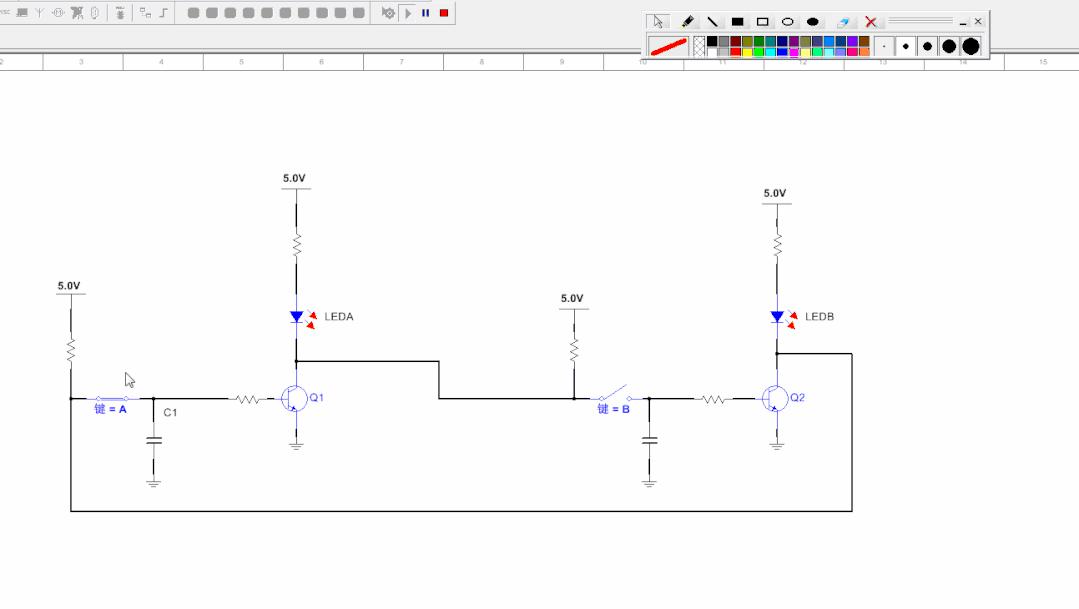

當按鍵A按下時，三極管Q1飽和導通，此時集電極為0.3V，所以按鍵2的控制電壓會因此被Q1拉低至0.3V，此時即使按鍵B被按下，Q2依舊無法導通。所以此時按鍵B就失效了。

要點三：搶答結束后，指示燈亮3S（時間可調），燈會自動熄滅；

原理介紹：

搶答時，按鍵A會被按下，電源會給電容C1充電至5V。當搶答結束后，由于人手離開，按鍵A會斷開。

此時由于電容C1上還有5V電壓，所以三極管會繼續導通。電容C1會慢慢放電，當電容C1電壓低于一定值時，三極管關斷，燈滅

05

—

電路BUG

按鍵A在按下瞬間，LEDB會閃一下；

原因是因為當按鍵A按下的一瞬間，LEDB會通過按鍵A與電容C1形成一個瞬態的回路，所以LEDB會閃一下。

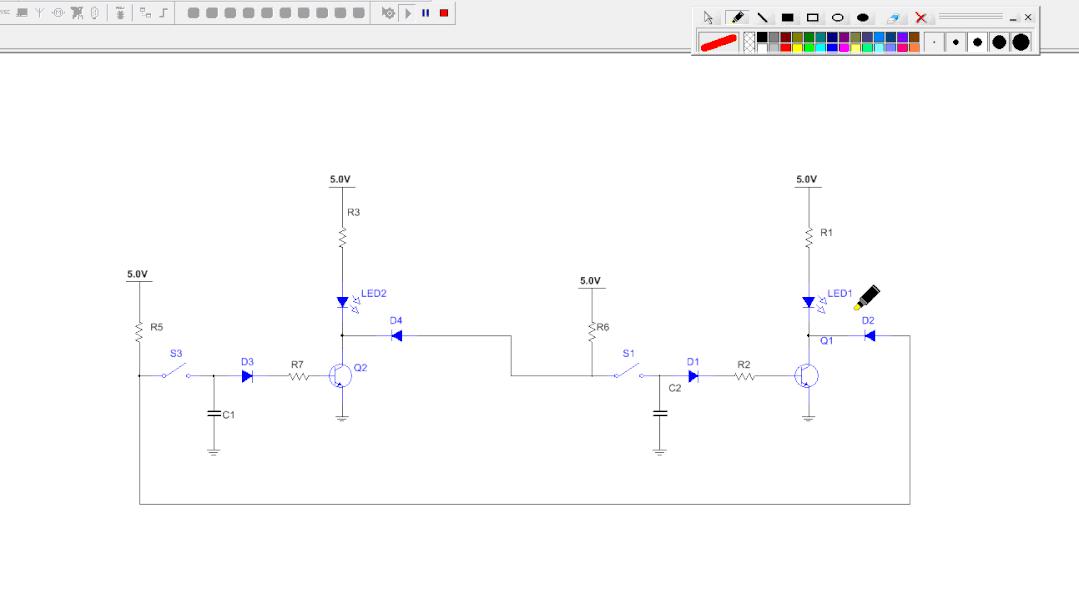

解決的方案很簡單，只要利用二極管的單向?qū)ㄌ匦约纯山鉀Q該問題。效果如下：

電路很簡單，但是用到的知識點卻非常多，有問題的大佬們歡迎留言交流。
