引言

無人機技術的快速發展使其應用范圍更廣,在電力行業也得到了有效應用。不同類型的無人機用于電力隱患排查、信息采集,能夠提升電力巡視實效。但在電力巡視中,無人機也存在著超視距飛行方面的短板問題。此外,考慮到輸電線路多分布在崇山峻嶺之間,無人機作為重要應用,采取傳統點對點通信方式無法滿足巡視通信要求,由此中繼通信系統應運而生。因此,對應用對象的特性進行分析,根據不同場合選擇最佳的中繼通信方式,能夠保證無人機電力巡檢的效果。

1無人機在電力巡檢中的應用

我國輸電線路分布廣泛,且部分輸電線路所處區域地形復雜,多為崇山峻嶺,跨越河流、湖泊。這些輸電線路長期暴露在自然環境中,經常出現斷股、斷線、磨損等情況,嚴重影響電網運行可靠性,也帶來了不必要的經濟損失。傳統的人工電力巡檢在面對復雜的地理環境時較為無奈,增加了巡檢人員巡檢的危險性,且人力成本較高。

實現輸電線路自動化巡檢是輸電線路運維管理的重點研究課題,近幾年無人機憑借重量輕、體積小、成本低、靈活性高、自動飛行等優點,在電力巡檢中發揮了實效,可實現對電力線路網絡高效率、全方位的巡檢。無人機支持搭載機載設備,如雙光熱成像相機、輕型光學相機、激光掃描儀等高精度和輕量化設備,能夠完成特定的巡檢任務,有效克服環境制約,讓巡檢更高質高效。但無人機應用中也常常受到通信困擾,且巡檢無人機通信距離短,無法遠距離接收地面站的數傳和圖傳信號,無法實現長距離的線路巡檢。此外,處于復雜地形環境中的輸電線路會存在大量的通信干擾要素,影響無人機正常作業,甚至會導致無人機墜毀的情況。

因此,研究一種有效的通信技術,保障無人機飛行控制命令與航拍圖像數據的穩定傳輸具有現實必要性。只有消除通信干擾,促成無人機與遠距離地面站數據鏈路的暢通,才能真正讓無人機在輸電線路巡檢中發揮應用價值。

2無人機在電力巡視中的常見通信方式

2.1衛星通信方式

該方式主要是讓無人機將采集到的信息通過車載衛星轉發系統進行中轉,然后發回到指揮中心。其能做到遠距離通信傳輸,但也存在自身的應用局限。如衛星通信誤碼率較高,且信息傳輸延遲較大,也容易出現通信中斷風險,會危及無人機飛行安全[1]。目前,民用衛星通信鏈路偏少,資源有限,導致衛星通信成本較高,也不利于在電力系統中推廣應用。

2.2中繼基站通信方式

該方式主要是選擇制高點建設通信中繼基站,以通信中繼基站實現地面與無人機信息的雙向傳輸,主要應用于地勢起伏的山區輸電線路中。其整體通信比較穩定,質量較高,覆蓋面廣,但受地形和通信距離限制明顯,需要投入大量的資金用于基站建設,保障線路通信暢通。目前,地面基站建設導致通信線路節點較多,鏈路復雜,后期運維難度大:且通信中繼基站一旦建成,更新?lián)Q代難,靈活性差,當無人機巡檢設備系統更新后,無法與之有效兼容。

2.33G公共網絡通信方式

目前,3G公共網絡通信應用比較普遍,主要是無人機將采集到的信息通過3G接入模塊和無線網絡進行實時傳輸,地面的控制人員通過遠程實時瀏覽視頻并遙控操作無人機。這種通信方式成本較低,支持遠距離傳輸,相對來說是經濟高效的通信方式。但目前3G信號覆蓋不夠完善,在一些偏遠地區尤其明顯,存在較多的通信盲區,使其在電力巡檢中的應用有一定的局限性。

3電力巡檢無人機通信中繼系統

分析電力巡檢中無人機通信方式可知,無論是衛星通信、中繼基站通信還是公共網絡通信都存在自身應用的局限性,且都不適用于山區、森林等地形復雜區域。因此,研究一種應用更靈活、成本控制更理想的無人機電力巡檢通信系統具有現實必要性。電力巡檢無人機通信中繼系統就是創新的通信技術之一,其工作原理如圖1所示。

圖1基于中繼系統的無人機通信原理

電力巡檢無人機通信中繼系統主要包括電力巡檢無人機、中繼無人機、數據傳輸電臺、圖像傳輸設備、地面控制中心、通信中繼設備。選擇小型多旋翼無人機作為巡檢無人機,在無人機上搭載高清相機、紅外相機、數據傳輸、圖像發射等任務設備。再選擇一架小型多旋翼無人機,將其作為中繼無人機,主要負責搭載通信中繼設備,而地面計算機控制中心則集成了數據傳輸設備和圖像接收設備。此時,中繼無人機攜帶的中繼設備作為傳輸媒介,實現了巡檢無人機與地面控制中心數據的有效傳輸[3]。巡檢無人機搭載有圖像發射設備,地面計算機控制中心集成圖像接收設備,當巡檢無人機巡檢過程中采集到圖像和視頻信號后,可通過中繼系統及時發送到地面計算機控制中心。中繼無人機扮演載體角色,處于高空架設通信中繼基站,且基站可移動,使電力巡檢無人機與地面站信息傳輸更便捷穩定,實現遠距離可靠通信。

4用于電力巡檢的無人機通信中繼系統設計

4.1飛行器氣動外形設計

電力巡檢過程中,無人機所處工作環境較為惡劣,溫度、濕度變化明顯,也容易受電磁環境干擾,受不規則氣流威脅。常規多旋翼無人機多采用低速槳、大軸距、旋翼數少的布局模式,動力損耗低,但拆裝復雜,運輸不便,抗風性能不佳,將其運用到電力巡檢中,在快速部署及作業實施方面限制明顯。而另一種多旋翼無人機采用高速槳、小軸距、旋翼數多的布局模式,抗風性能更強,機動性更強,也能有效節省運輸空間,便于攜帶,支持巡檢作業的快速部署,能有效應對復雜的巡檢環境考驗,即便是在氣流環境較復雜的山區地帶,此類多旋翼無人機也表現出了氣動布局適應性強、載荷能力突出的優勢。但這類多旋翼無人機多選用柔性材料制作而成,這意味著其剛性不足,很容易在側風天氣下出現機體形變,影響飛行控制系統數據測量的準確性,也容易出現無人機墜毀現象。

因此,應進行飛行器氣動外形的設計改進,通過機體材料的甄選,選擇剛性較大的材料,并以材料特性的重新定義進行機體結構的改進。綜合考慮電磁、飛行質量、速度、振動、耐用度等考核指標,確定電力巡檢無人機機體制作的最佳材料。

4.2明確能源配置

相同的作業環境下,同樣布局的無人機,動力能源配置不同,遠距離通信效果也就不同,對應的載荷能力、驅動動力、損失率等也不相同,應根據各要素評估測試,選出最適宜用于電力巡檢作業的無人機能源配置模式。

4.3中繼系統通信信號研究設計

中繼系統通信信號研究設計應圍繞復雜的工作環境和遠距離通信的需求展開,同時考慮到輸電線路電磁干擾、氣流威脅等,致力于信號傳輸的穩定、遠距離和抗干擾。在研究設計中應增大信號強度,從硬件上提高信號接收機的靈敏度,增大射頻發射端功率,使用有效的編碼方式,降低編碼和解碼延遲,并進行多次室內衰減測試與室外拉距測試。通過增大發射功率,提高基帶信號處理速度,使用特殊編碼方式增加編碼校驗功能,減少誤碼率,提高通信信號抗干擾性能。因中繼無人機與電力巡檢無人機有著較大的相對移動速度,應展開多次相對運動實驗,明確不同相對移動速度下的通信情況,通過專用信號測試儀測試信號質量,指導系統通信信號設計。

4.4輸電線路巡檢系統應用設計

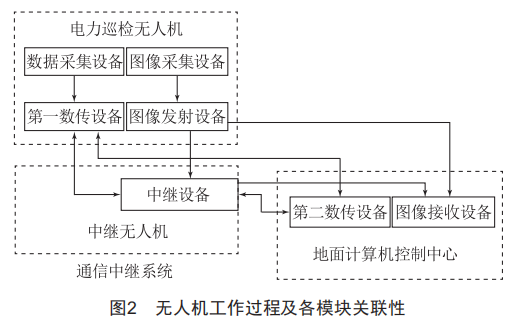

使用電力巡檢無人機通信中繼系統進行遠距離的通信,完成輸電線路巡檢,要確保系統設計到位,確保無人機巡檢安全可靠,使得無人機飛行符合操作規程要求,需要研究系統各功能模塊的工作機制,對無人機數據采集系統、數據存儲系統、飛行控制系統、圖傳系統、云臺系統、通信中繼系統等功能模塊進行集成設計,提升各模塊綜合協調工作能力,且不影響其獨立工作性能。無人機工作過程及各模塊關聯性如圖2所示。因無人機巡檢多涉及山區、森林,上述區域的地理信息采集難度較大:且無人機巡檢中也常常需要對地貌、地表物體分布和電磁環境進行分析,因此系統優化的同時應結合電力線路走向和桿塔GPS數據,推出適用于復雜情境的無人機中繼通信方案。

5電力系統巡檢中無人機中繼通信方式應用效果

中繼系統在空中搭建中繼平臺,使得電力系統中無人機巡檢實效明顯提升。通過增設中繼無人機,無人機又搭載小型中繼轉發設備,創設了更為靈活的空中中繼平臺。中繼飛機可快速移動,可任意機動到所需工作的空域,明顯不受地形限制,增加了中繼通信的靈活性,擴大了通信范圍。中繼轉發設備僅需一套,維護及采購成本相對固定,無人機可長時間于海拔數千米高空自由盤旋,高效高質地完成中繼通信任務,最大范圍內創造地面站與中繼無人機、巡檢無人機之間的通信條件,降低中繼設備及前端發射機功率,減少設備重量和功率損耗,目前已經能夠實現2W前端發射、5W中繼、100km的通信測控,通信時延能夠控制在200ms以內,這是傳統無人機通信方式所不具備的優勢。

中繼通信方式在應用中也能結合地面中繼通信基站,在通信光纜等支持下演變?yōu)楣饫w加無線混合中繼的通信模式,不僅可以利用電力系統自身的設備資源,減少前期成本投入及地面中繼節點數目,而且還能發揮光纖通信延時低的優勢,擴大空中中繼方式的巡視范圍,克服通信延時限制,在電力系統無人機巡檢中得到有效應用。

6結語

當前無人機技術在電力系統中的應用愈加成熟,帶來了電力線路巡檢的持續優化,也切實發揮了防災減災作用,實現了超視距大范圍飛行。中繼系統在其中發揮了重要作用,彌補了傳統地面中繼通信的不足,使得無人機實現了遠距離通信,且通信更靈活,實現了更大范圍的通信覆蓋,也有效減少了地面中繼安裝數量,節約了成本。中繼通信系統帶來的無人機遠距離通信已成為電力系統無人機應用的重要推動力。
