引言

球團是人造塊狀原料的一種方法,是一個將粉狀物料變成物理性能和化學組成能夠滿足下一步加工要求的過程。球團礦是一種球形的人造鐵礦石,直徑在8~16mm,是一種用來高爐煉鐵的最理想原料。球團系統中造球工藝段是非常重要的環節,隨著高爐爐料結構中球團礦比例日益增加,在綠色冶煉的背景下,提高圓盤造球機(以下簡稱"造球盤")的生球質量合格率勢在必行。許多球團廠現有造球盤雖然大多設置了加水裝置、給料皮帶變頻調速裝置,但仍然處于單參數設定、人工調節的較低水平,同時因?yàn)槿狈τ行У纳驅崟r(shí)檢測手段,造球生產過程仍然依賴人工監控造球過程,包括生球粒級分布、配水布置、給料量、造球盤轉速、造球盤傾角等,由操作工憑經驗和視覺進行區分和調整。鑒于給料量/配水量波動、膨潤土含量不均勻、混合料水分不穩定、礦粉粒徑不均勻等實際問題,操作工需不斷改變配水量、造球盤傾角及轉速進行生產調整,但調整過程中由于人的參與和物料的變化產生了極大的不確定性,實際生產過程中存在勞動強度大,生球的"質"和"量"受主觀因素影響,崗位培訓困難,客觀上產能無法得到穩定控制等問題。

馬鋼帶式焙燒機球團項目采用的數字式智能造球系統是基于視覺識別技術的發展,實現了生球粒徑實時監測。系統通過生球粒級變化匹配生產數據,通過自學習算法實時匹配各個功能區成球效果,PLC根據模型下發參數,通過PID控制配水閥門開度和造球盤變頻器輸出實現智能造球。

1智能造球系統的主要構成

智能造球系統主要由粒級分析模塊、控水模塊和工控機組成,粒級分析模塊通過視覺識別技術實時采集造球盤下方銀篩上的生球信息,通過分析運算得出生球粒級分布,并將粒級分布發送給控水模塊,控水模塊分析粒級數據的同時匹配生產數據,并根據粒級波動來控制造球盤各個功能區配水量。如當前工況調節配水無良性反饋,系統將根據當前工況調整造球盤的轉速和傾角來維持穩定生產。

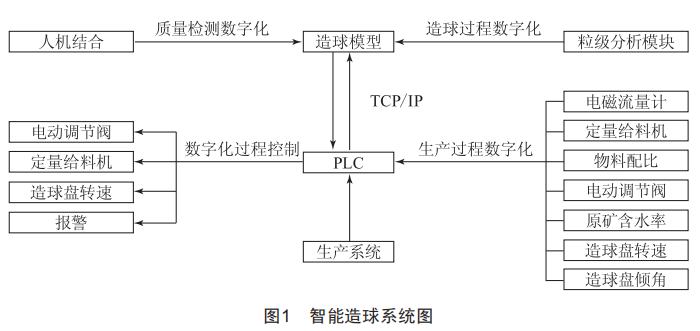

通過TCP/IP協議建立通信網絡一將上位機引入生產控制環網,如圖1所示。

TCP/IP協議主要技術特點如下:

(1)應用層。應用層是應用程序間的溝通平臺。

(2)傳輸層。傳輸層主要功能是數據格式化、數據確認和丟失重傳等。傳輸層提供了節點間的數據傳送以及應用程序之間的通信服務。

(3)互聯網絡層。互聯網絡層負責提供基本的數據封包傳送功能,讓每一塊數據包都能夠到達目的主機。

(4)網絡接口層。網絡接口層主要負責接收IP數據包并進行傳輸,從網絡上接收物理幀,抽取IP數據包轉交給下一層,對實際的網絡媒體進行管理,定義如何使用實際網絡來傳送數據。

1.1粒級分析模塊

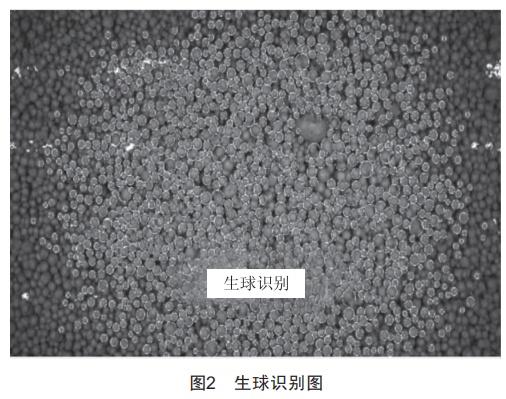

粒級分析模塊主要由工業高速相機、鏡頭、通信網絡及工控機構成。通過粒級分析模塊實現造球過程數字化轉化,實時拍攝造球盤下方銀篩上的生球圖像,利用光纜將采集到的圖像傳輸給工控機,工控機運行生球粒徑圖像識別算法,實時分析和處理圖像畫面,從而獲得單幅圖像的生球粒徑及對應粒徑下的生球數量,如圖2所示,得到當前造球盤所生產生球的實時粒級數據,通過對粒級數據進行篩選,選取目標粒徑區間數據進行存儲并傳輸給控水模塊。

粒級分析的核心是圖像處理算法,總的來說由4個步驟組成:圖像預處理、標記點提取、圖像分割和像素標定、結果輸出。首先,通過圖像閾值分割得到生球和背景之間的閾值分割圖像:其次,通過邊緣算子得到生球的邊緣圖像,由于生球和背景對比度較差,因此該邊緣圖像并不一定是生球的準確邊緣,通過兩次形態學重建,結合閾值分割得到的圖像,可得到生球顆粒標記圖像:再次,由生球顆粒標記圖像和邊緣提取圖像,得到真實的生球邊緣點,在此基礎上使用圓匹配法計算得出生球的像素粒徑:最后,根據工業相機標定物的尺寸與圖像中標定物所占像素點數量建立的換算關系式,得出生球的實際粒徑并輸出結果。

1.2控水模塊

控水模塊主要由上位機、通信網絡、PLC、流量計、調節閥等組成。上位機對粒級分析模塊獲取的數據進行分析計算后發出指令,通過0PC通信傳送給PLC,PLC對比給定參數與當前參數,通過控制調節閥動作得到給定的參數。主要技術特點如下:

1.2.1自學習功能在生產系統中的應用

系統通過自學習策略實時監測生產數據,通過特定的變量篩選和計算獲得相應的系數,系數參與整個配水系統的控制,并根據物料變化及工況波動情況進行實時調整,以確保系統穩定運行。

1.2.2通信狀態監測

系統監測上位機實時通信狀態,如通信異常,則發出報警。

1.2.3智能控制

系統通過對設定的粒級進行監控,觸發相應的策略,控水模塊通過0PC通信將相應需要調整的參數發送給PLC,由PLC控制相應的閥門進行調整,得到給定的參數。

2造球模型控制內容及思路

2.1控制內容

從造球影響因素中提取便于數字化精確控制且短周期內可以提高造球效率的因素作為控制手段,如給水量、定量給料機的給料量(運行頻率)和造球盤轉速(運行頻率)、傾角。

2.2控制思路

(1)提高造球效率:通過判斷粒級數據是否合格來對造球盤的生產過程進行閉環控制(給料量無變化為前提)。

(2)穩定參與造球的物料總量:當模型檢測到參與造球系統的定量給料機給料量出現異常時,將自動補償給料量,將缺少的物料量參數下發至正常運行的定量給料機,從而瞬時補償參與造球的物料總量。

(3)優化控制策略:引入?yún)⒆兞?配水系數)來解決多因素參與控制導致模型控制復雜的問題,并減少不確定性工況帶來的影響。

(4)穩定成品生球產能:模型計算系統整體的造球效率及實際進入焙燒機的生球總量,通過實際生球入機量與目標生球入機量對比得到生球產能偏差,從而得到系統需要補償?shù)奈锪狭?。同時,將需要補償?shù)奈锪狭烤值礁鱾€(gè)參與系統的造球盤給料量上,從而實現穩定整個造球系統產能的目的。

(5)控制造球盤工作頻率:當通過控水無法得到優化的粒級數據時,模型通過調整造球盤運行頻率和傾角來改變母球生長速率及母球在造球盤的剝離位置,從而得到優化的粒級數據。

3主控界面功能區展示及參數設定釋義

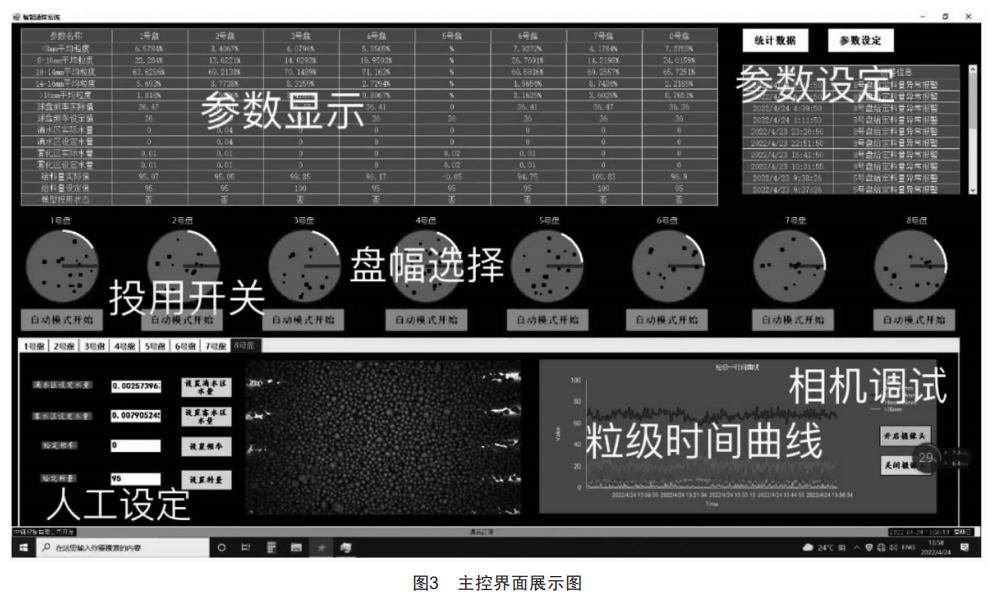

主控界面展示圖如圖3所示。

3.1參數顯示

參數顯示主要為操作者顯示正在運行的造球盤基本參數及即時粒級百分比。區域內顯示的實際值為系統采集的儀表反饋?zhàn)兞?設定值為模型下發的變量。

3.2投用開關

投用開關是每臺造球盤控水模塊參與控制的觸發按鈕,當系統檢測當前具備條件時,方能啟動控水模塊(系統檢測返料區配水系數是否為零)。

3.3盤幅選擇

盤幅選擇區域可以通過鼠標點擊相應盤幅分頁按鈕來切換各個造球盤的控制界面。

3.4人工設定

當不采用智能造球模式時,可以轉為人工設定當前造球盤的各種參數,如:

(1)滴水區設定水量:生產異常時人工介入框體,操作者可直接根據工況在界面中發指令控水。

(2)霧化區設定水量:生產異常時人工介入框體,操作者可直接根據工況在界面中發指令控水。

(3)給定頻率:設定造球盤的運行頻率。

(4)給定料量:設定定量給料機的給料量。

當上述參數輸入后,點擊"確認"按鈕,模型根據輸入?yún)?shù)下發指令給PLC進行各項控制。

3.5粒級—時間曲線

通過粒級一時間曲線,操作者可以清晰地了解過去1h內粒級分布情況。

3.6相機調試

通過此按鈕可以實現打開和關閉相機操作,在設備調試階段和更換設備時,不需要重新啟動程序就可以調試相機。

3.7參數設定

在該界面下可設定以下參數:

(1)8mm球給定值:此參數定義為小于8mm的生球粒級占比不得大于框體內設定的參數(百分?jǐn)?shù)),推薦值為10,此參數設定區間為5~15。

(2)16mm球給定值:此參數定義為大于16mm的生球粒級占比不得大于框體內設定的參數(百分?jǐn)?shù)),推薦值為10,此參數設定區間為5~15。

(3)合格球百分比:此參數是造球工藝人員對當前物料狀態綜合評估得出的造球盤產出合格生球的占比,可根據實際工況調整參數,推薦值為85。設定原則:原礦成球性能良好可上調,成球性能差則下調。

(4)此外,還可設定造球盤傾角、成品生球含水率、生球跌落次數等參數。

4結語

本文介紹了數字化智能造球系統,旨在通過圖像識別技術將造球盤生產過程數字化,建立數字化造球模型,通過引入過程參變量來反映實際造球工況:分析了多種成球因素的影響規律,系統通過設置基于機器視覺的粒級分析裝置,獲取生球粒級數據,實時調整給料量、造球盤轉速和傾角、給水調節閥等,結合相關控制模型實現造球盤生產時的智能化控制,對于國內各類球團工藝的造球盤高效成球具有較大的實用意義,不僅可以減少造球崗位操作工人數量,還可以有效提高生球產量與質量,為提升球團生產率、降本增效作出貢獻。后期可以根據球團工藝生產的要求,利用數字智能技術進一步開發智能配料功能,減少黏結劑,預測并控制來料水分,尤其是通過配水系數來協同控制干燥機燃燒器的熱值及配混過程中的打水量等,從而進一步優化造球工況。
