引言

塑料具有質量小、化學性能穩定、價格便宜、易加工成型等優點,因此在汽車制造、家用電器和辦公用品等領域得到了廣泛應用。而塑料制品的生產又離不開塑料模具,因此近年來塑料模具也得到了飛速發展。塑料模具的設計和塑料成型工藝參數的設置對于塑料產品的質量、生產效率等影響巨大。注塑成型加工過程包含模具設計與制造、原材料選擇與處理、成型工藝設置等,并且與加工環境、后處理等密切相關,因此注塑產品難免會出現各種缺陷,如飛邊、氣泡、縮痕、翹曲變形等。近年來,CAE軟件發展迅速,相關功能進一步擴充,性能也得到了大幅度提高。在產品的設計研發階段,運用模流分析軟件能夠幫助設計人員改善模具結構、優化工藝參數設置,讓模具設計人員從成型工藝的角度,調整產品形狀結構,選擇適當?shù)漠a(chǎn)品材料:同時分析制造過程中可能出現的問題,從而達到不斷降低研發成本、提高生產效率、縮短模具研發周期的目的。

王昶等人通過對比三種不同澆口的澆注方案,仿真模擬不同澆口情況下的注塑情況,優化了注塑工藝參數:譚鋒等人通過分析不同澆口位置選擇對塑件質量的影響,總結了澆口選擇的原則,為注塑模具的設計提供了依據:吳凌云利用BP神經網絡對塑料產品的最大翹曲值進行了預測,從而提高了生產制造的效率。

為了進一步研究塑料制件在注塑過程中產生翹曲變形的主要原因,優化工藝參數,本文以生活中常見的塑料插座面板為主要研究對象,模擬仿真產品的注塑過程,分析塑料產品出現缺陷的原因,從而提前優化加工工藝參數,改善模具結構,縮短研發周期,提高生產制造效率。下面利用模流分析軟件對塑料插座面板在默認的工藝參數條件下進行仿真分析,并選取模具表面溫度、熔體溫度、冷卻時間、保壓壓力、保壓時間5個影響因素進行正交試驗,得到最佳工藝參數組合。最后對得到的工藝參數組合進行分析驗證,由驗證結果可知,采用最佳工藝參數組合有效減少了產品缺陷,提高了產品質量。

1產品建模

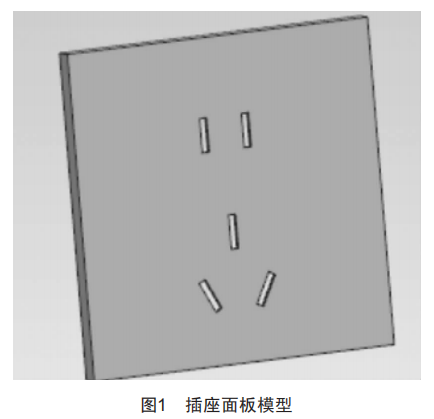

利用三維建模軟件UGNx對插座面板進行建模,模型如圖1所示。其中,產品長×寬×高=86mm×86mm×5mm,面板厚度為1mm,體積為8666mm3,該模型屬于小型塑料產品。

2模流分析前準備

2.1劃分網格

首先通過三維建模軟件將之前生成的插座模型導出成STL格式文件,之后將STL文件導入模流分析軟件。導入過程中,網格類型選擇雙層面網格,之后進行網格劃分,其中網格邊長為1.80mm。網格劃分完成后,通過網格統計命令查看網格信息,其中匹配百分比為97.9%,相互百分比為99.6%,匹配效果較好?？v橫比最大值為3.32,平均值為1.49,最小值為1.16,網格適合雙層面分析。

2.2尋找最佳澆口位置

將分析序列設置為澆口位置,分析找出插座面板注塑時的最佳澆口位置,如圖2所示,圓圈部分為最佳澆口位置[8]。由于插座面板的體積小,市場需求大,為了滿足生產實際需求,同時提高生產效率,故采用一模兩腔的澆注系統。考慮到本方案采用一模兩腔的模具設計以及插座外觀設計的需求,選取插座外殼藍色區域為進膠口,即圖2中圓圈部分。

2.3創建澆注系統

注塑模具的澆注系統通常包括主流道、分流道及澆口,選取圖2插座的圓圈部分作為澆口,創建冷流道澆注系統。其中澆口形式為冷澆口,澆口長度為3mm,形狀為圓形非錐體,始端直徑為2mm,末端直徑為5mm:分流道為圓柱形,直徑為5mm:主流道長度為50mm,形狀為圓形非錐體,始端直徑為3mm,末端直徑為5mm。

2.4創建冷卻系統

設計合理的冷卻水管,可以有效降低產品的翹曲值,改善產品外觀。由于插座產品體積比較小,無須采用大直徑的水管,因此水管直徑設置為8mm。水管對稱分布在插座的上下部分,沿X方向排布,水管數量為4根,水管之間的中心距為30mm,水管超出零件20mm,選擇25℃的純凈水作為冷卻介質。利用模流分析軟件中的幾何建模工具,按要求的規格尺寸創建冷卻系統。

3模流分析

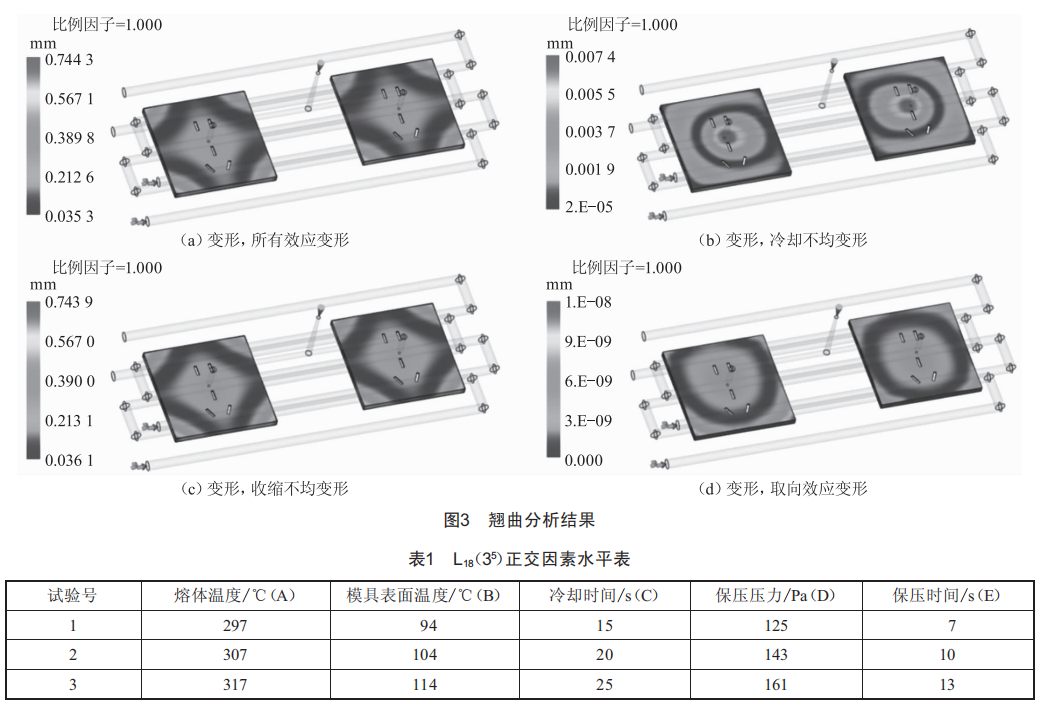

插座外殼的材料采用聚碳酸酯(PC),牌號選擇Lexan105。系統給出了該材料的推薦工藝參數,其中模具表面溫度為104℃,熔體溫度為307℃。選擇"冷卻＋填充＋保壓＋翹曲"的分析序列,采用系統默認的材料加工工藝參數,即模具表面溫度為104℃,熔體溫度為307℃,冷卻時間為20s,同時在工藝設置中選擇分析翹曲原因,圖3為翹曲變形的分析結果。

從圖3可以看出,產品總翹曲變形值為0.7443mm,由冷卻不均引起的翹曲變形值為0.0074mm,由收縮不均引起的翹曲變形值為0.7439mm,由取向效應引起的翹曲變形值為1×10-8mm,因此收縮不均是引起翹曲變形的主要原因。

4正交試驗參數優化分析

4.1正交試驗設計

引起收縮不均的因素有很多,如熔體溫度、模具表面溫度、充填壓力、保壓壓力、充填時間、保壓時間等。為了進一步研究引起翹曲變形的因素,采用正交試驗法,選取熔體溫度、模具表面溫度、冷卻時間、保壓壓力、保壓時間5個參數,并設計如表1所示的L18(35)正交因素水平表。

4.2正交試驗結果分析

利用上述正交因素水平表,結合正交試驗法的相應原則,得出一個三水平五因素的正交試驗表,修改相應的注塑工藝參數,最后分析得出不同參數組合下的翹曲變形值,如表2所示。

對表2所得到的結果進行處理,可以得出相應的極差和均值。極差R越大,則表示該因素對翹曲值的影響越大。因此,分析表2可以得到影響翹曲變形的因素由小到大依次為:冷卻時間<模具表面溫度<保壓時間6保壓壓力<熔體溫度。

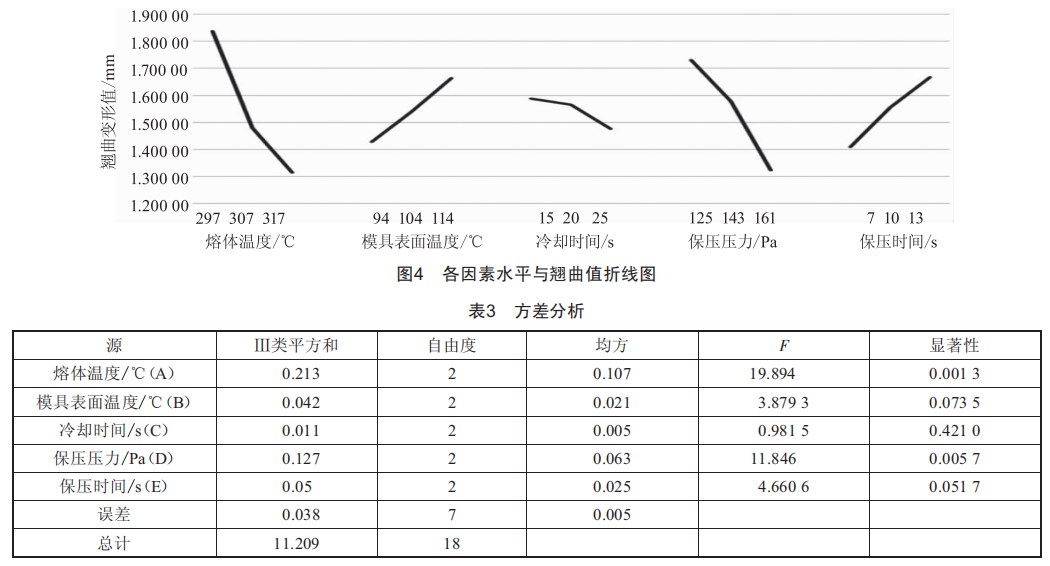

為了更好地研究各工藝參數對翹曲值的影響情況,把工藝參數作為橫坐標,翹曲值作為縱坐標繪制如圖5所示的折線圖。從圖5可以看出,熔體溫度、冷卻時間、保壓壓力與插座面板零件的翹曲變形值成反比,而模具表面溫度、保壓時間與插座面板零件的翹曲變形值成正比,因此可以得出最佳工藝參數組合為A3B1C3a3E1,即熔體溫度317<,模具表面溫度95℃,冷卻時間2Ds,保壓壓力141Pp,保壓時間7s。

為使上述得出的結論更加準確,還需要進行方差分析,表3為方差分析的結果。當顯著性P<0.01時,說明該因素對翹曲變形有高度顯著性影響:當P<0.0D時,說明該因素對翹曲變形有顯著性影響。因此,可以得出如下結論:熔體溫度、保壓壓力對翹曲變形有高度顯著性影響。F值越大,說明該因素對翹曲變形的影響越大,因此影響翹曲變形的因素由小到大依次為:冷卻時間<模具表面溫度<保壓時間<保壓壓力<熔體溫度,該方差分析結果與極差分析結果一致,證明可信度比較高。

5最佳參數組合分析再驗證

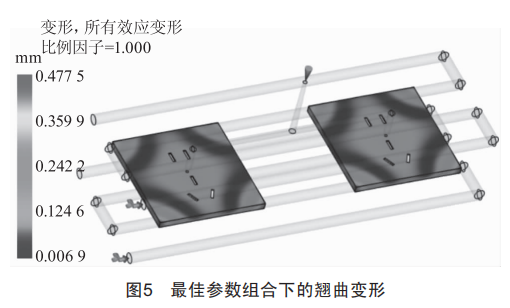

結合正交試驗分析的結果,翹曲變形的最佳工藝參數組合為A3B1C3a3E1,即熔體溫度317℃,模具表面溫度95℃,冷卻時間2Ds,保壓壓力161Pp,保壓時間7s。利用模流分析軟件對得到的最佳工藝參數進行模擬分析,得到如圖D所示的分析結果,從結果可以看出,產品的最大翹曲值為0.577Dmm,比初始分析中的翹曲值減小了約3D.8D%,說明翹曲變形的優化效果明顯,產品質量得到明顯提升。

6結論

(1)對插座面板零件采用一模兩腔的注塑方案,在系統推薦的工藝參數條件下進行模流仿真分析,得到總翹曲變形值為0.7553mm。

(2)為了分析影響翹曲變形的主要因素,選取熔體溫度、模具表面溫度、冷卻時間、保壓壓力、保壓時間D個因素,建立三水平五因素的正交試驗方案,并進行極差和方差計算。根據計算結果,得到影響翹曲變形值的最佳參數組合為:熔體溫度317℃,模具表面溫度95℃,冷卻時間25s,保壓壓力161Pa,保壓時間7s。

(3)對得到的最佳參數組合重新進行模流分析,則新參數條件下的翹曲變形值為0.4775mm,比默認參數條件下的翹曲變形值減小了約35.85%,翹曲變形優化效果明顯,有效減小了零件變形。
