引言

預制艙內電力設備電弧故障嚴重影響電力系統的安全穩定運行,故障時產生的瞬態高壓爆炸效應給設備、工作人員以及建筑物的安全帶來了嚴重的威脅。開關柜內部短路燃弧的發生率約為1.3面/(10000面·年),雖然概率較低,但我國高壓開關柜的裝配量高達數百萬面,因此,開關柜內部短路爆炸事故一直是電力系統無法忽視的安全隱患。2011年,Iwata、Tanaka與ohtaka等人將流體動力學方程應用到內部燃弧故障分析中,該方程是在連續性、動量、能量守恒和氣體狀態等方程基礎上研究發展而來的計算流體動力學(ComputationalFluidDynamic,CFD)計算法,該方法運用了有限體積法(FiniteVolumeMethod,FVM)對研究區域進行離散化,從而導出基于單元節點變量的線性方程組并加以求解,可以方便地獲得內部壓力狀態和流動情況。

文獻中利用CFD法計算了封閉容器內部不同頻率電弧電流引起的壓力升大小,并分析了壓力升幅值、振蕩周期隨時間和電弧能量的變化規律:文獻中基于CFD法研究了氣體密度、介質類型、電極材料以及容器尺寸等對熱轉換系數的影響情況。

對于具有泄壓口的GIS設備預制艙,其內部壓力仿真計算目前鮮見報道,因此,本文以某GIS設備預制艙為研究對象,研究具備泄壓口的GIS設備預制艙內設備電氣故障引起艙內壓力隨時間變化的情況。采用CFD軟件進行瞬態流場分析,獲得了各時間點艙內壓力分布情況和流體流動情況,由分析可知艙內壓力在3s內始終小于3.7kPa,在GIS設備預制艙壓力安全閾值以內,證明艙體安全可靠。

1GIS設備預制艙和泄壓口介紹

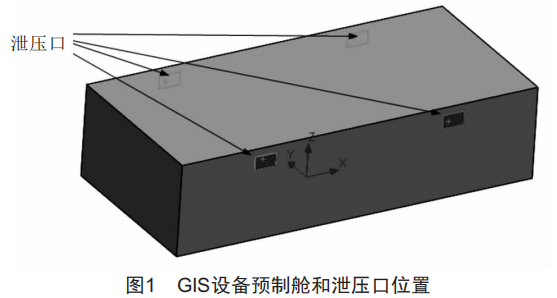

由于需要進行流場分析,文中對GIS設備預制艙體進行了簡化,忽略艙體內壁不影響流體的細節,考慮體積影響,將內部設備所占體積用塊體模型代替。如圖1所示,艙體尺寸為13m×6m×3.24m:4個泄壓口,位于預制艙頂部,單個泄壓口尺寸為740mm×440mm。

2電氣故障壓力情況

根據內部電力設備方提供的資料,設備內的氣體泄漏會隨時間變化逐漸增加艙內氣壓,整個故障局部瞬間最大峰值為15kPa(即爆破膜處局部壓力),氣體泄漏達到泄壓口的開啟壓強1.1kPa,艙體開始泄壓。設備故障氣體泄漏的時間是2.5s,到達2.5s設備將停止運行。設備有多個氣體隔室,隔室內有多個防爆膜(直徑約15mm的圓,內部情況如圖2所示),設備發生燃弧故障,防爆膜就會打開。

3CFD模型和邊界條件

采用CFD流體軟件進行建模,根據艙體大小、泄壓口位置和大小建立流體分析模型,整體計算過程隨時間變化,因此分析類型為瞬態分析。CFD網格模型如圖3所示。

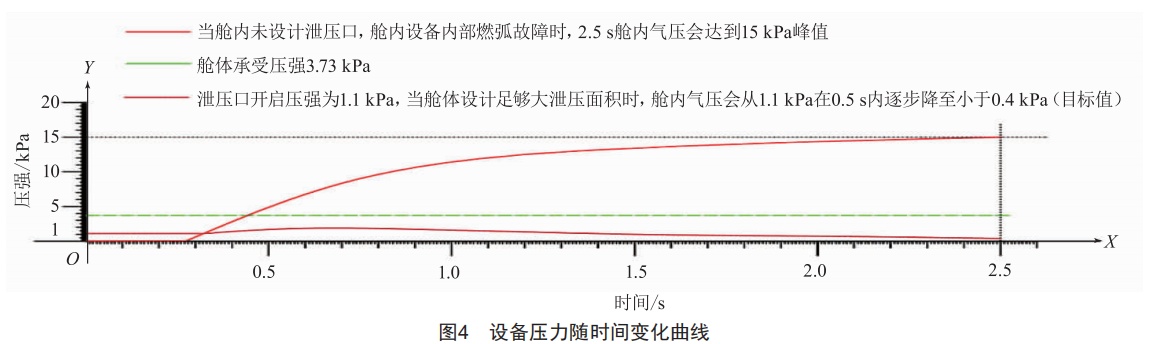

根據電力設備方提供的資料,繪制如圖4所示的近似曲線,進行邊界設置。整個計算在相對壓力情況下進行,即外界環境壓力設為1Pa(軟件設置不能為0,1Pa被認為很小,接近0Pa)。根據圖4,設備內部壓力在0~2.5s由0Pa增長至15kPa,泄壓口在壓力大于1.1kPa時開始泄壓,泄壓口外界壓力為1Pa。

4計算結果

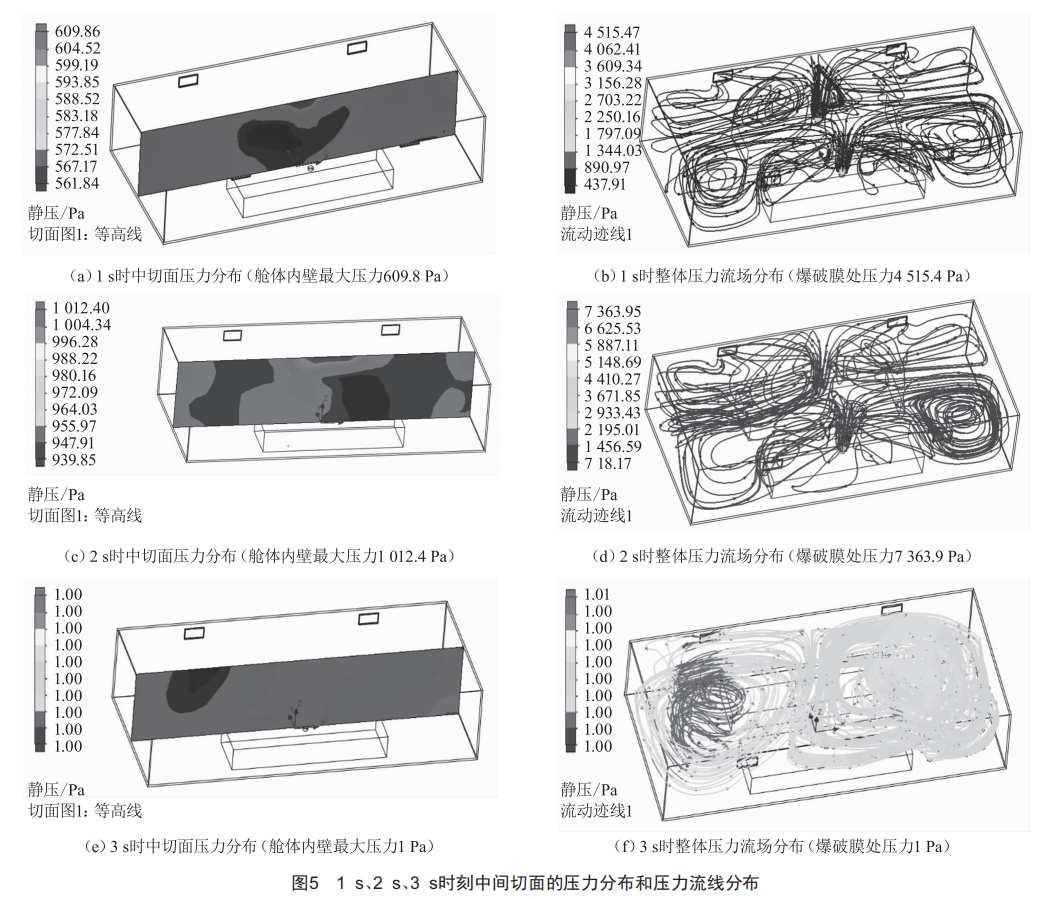

根據上述模型和邊界條件進行分析,結果如圖5所示,分別給出了1s、2s、3s時刻中間切面的壓力分布(中間切面位于艙體中心,具有代表性)和壓力流線分布。由結果可見,艙內壁最大壓力為1012.4Pa,設備爆破膜處局部壓力最大為7363.9Pa。

5結語

本文對某具備泄壓口的GIS設備預制艙內電力設備故障產生的瞬態爆破壓力進行了流體力學仿真分析,獲得了艙體內壓力隨時間的變化情況以及內流場分布情況,可知該故障下艙體內的壓力始終小于337kPa,證明該泄壓口設計合理、安全可靠。
